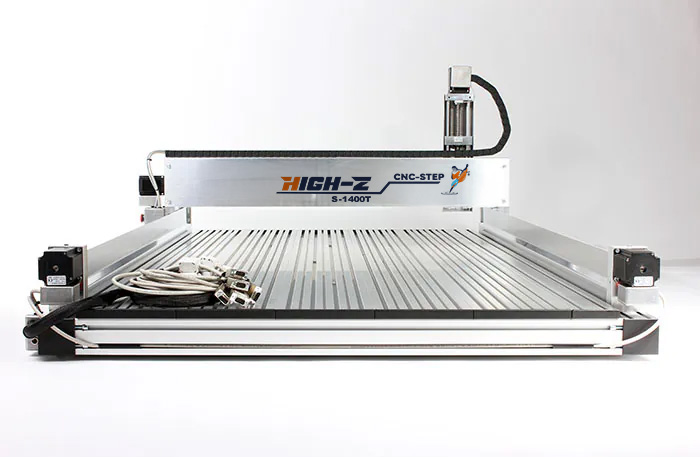

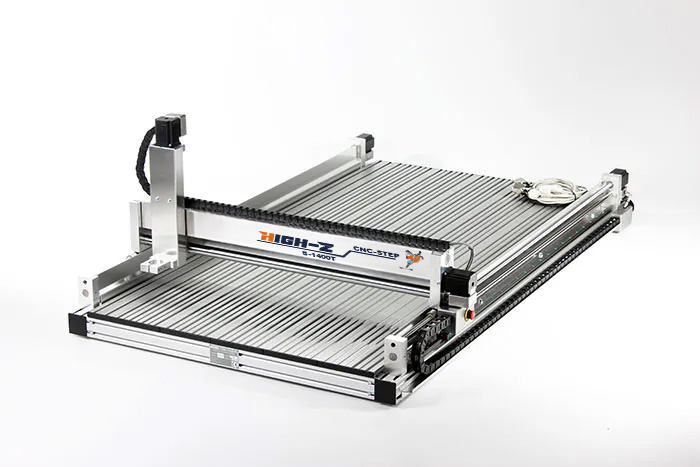

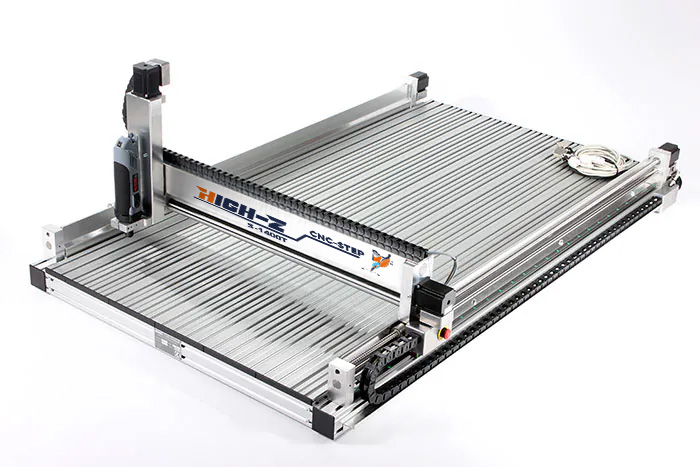

Die CNC Fräse High-Z T-Serie mit Kugelgewindespindeln für perfekte Präzision (0,01mm) und hoher Geschwindigkeit
Unser Bestseller: Mit der High-Z S-1400/T aus der noch schnelleren T-Serie mit Kugelgewindespindeln & Hybrid-Motorentechnik erwerben Sie eine leistungsstarke Fräse für Ihr Gewerbe oder den privaten Einsatz
6.555,71 €
(inkl. MwSt)
LIEFERZEIT ca. 21-27 Werktage
Unsere High-Z CNC Fräse in der weiterentwickelten Form – Das Resultat: Die T-Serie für einen zusätzlichen Schub an Leistung und Präzision. Durch den verbauten Kugelgewindetrieb produziert die CNC Portalfräse noch genauere Ergebnisse in einer beachtlichen Geschwindigkeit von bis zu 30.000 mm/Minute.
Das Umkehrspiel der T-Serie liegt bei nur ca. +/-0,015mm. Ebenso ist eine noch bessere Wiederholgenauigkeit bei der T-Serie von lediglich 0,01mm messbar. Mit diesen Genauigkeitskriterien lassen sich sogar Passungen in Aluminium und Stahl fräsen.

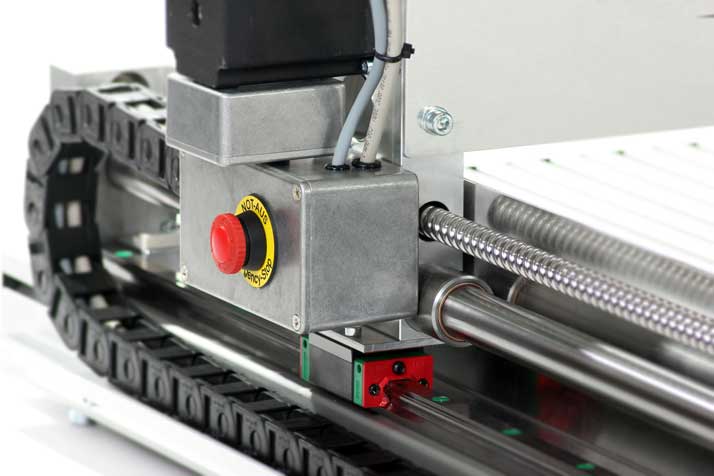

Die zusätzlich verbauten Linearführungen der Firma HIWIN geben der High-Z S-1400T auf der X-Achse maximale Stabilität. Somit kann die Maschine an jeder Stelle im Arbeitsraum das Werkstück mit hoher Präzision und maximaler Stabilität bearbeiten.
Auf die Auslastung und somit auf den „Kosten-Nutzen“ Wert kommt es letztendlich an. Mit dieser Anlage sind Sie bestens aufgestellt für Ihr Gewerbe oder auch in der Industrie. Warum also in eine schwere, große Maschine für hunderttausende Euro investieren, wenn diese keine permanent gesicherte Auslastung und langfristig Ihrem Unternehmen mehr Schaden als Nutzen zufügen würde !?
Unzählige Bearbeitungsmöglichkeiten un der Fakt einer präzisen Bearbeitung, sogar von Metallen, macht diese Maschine konkurrenzfähig, sogar im Vergleich zu zigfach teureren Bearbeitungszentren.
Aufgrund der Verwendung von teilweise hochpreisigen Markenkomponenten und im Zusammenspiel mit unserer CAD Software KinetiC-NC können sie diese CNC Einheit bedenkenlos als Dauerläufer in Ihrem Schichtbetrieb rund um die Uhr Ihren präzisen Dienst verrichten lassen – versprochen ;-)
Weitere Modelle der High-Z/T Fräsen:
Video: Kundenstimme zur High-Z
Video: Werkzeugstahl / Messerstahl 1.2510 fräsen mit der High-Z
Video: Massives Eichenholz mit der High-Z fräsen
Technik, Lieferumfang , Preis
| Technische Daten der High-Z CNC Portalfräsen mit Kugelgewindetrieb | S 1400 T |
|---|---|
| Artikelnummer | 1104 0002 |

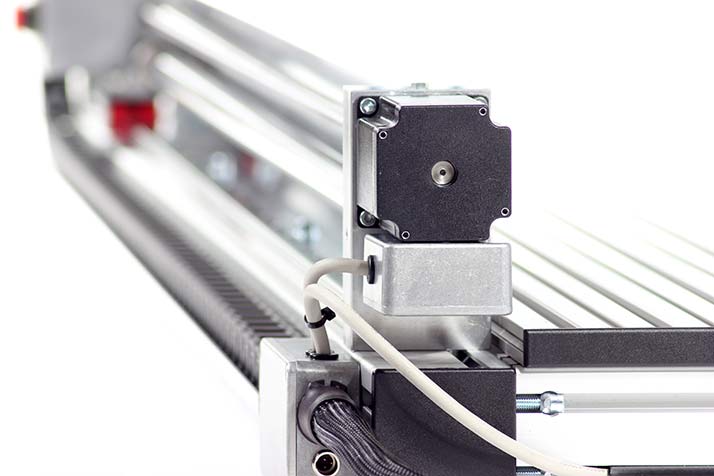

| Antriebstechnik | Bürstenlose Marken-Hybrid-Motoren mit jeweils 4,2 A Belastbarkeit (2 Motoren für die lange Achse (Kein Riementrieb, dadurch kein Verzug im Portal durch Lasttrum oder Leertrum, selbst bei hohen Schnittkräften)) |
| Verfahrweg X | 1400 mm |
| Verfahrweg Y | 800 mm |
| Verfahrweg Z | 110 mm |
| Max. Durchfahrhöhe Z (Oberkante Rahmen, Unterkante Brücke) | 104 mm |
| Max. Höhe des zu bearbeitenden Werkstückes | Beliebig ! Rahmen der Maschine ist nach unten hin offen ! Beispielsweise kann die Maschine auf einem 5 Meter hohen Werkstück befestigt werden und dort Fräsarbeiten oder Gravurarbeiten am Werkstück erledigen |
| Aufspannfläche X | 1790 mm |
| Aufspannfläche Y | 890 mm |
| Gewicht | 82 kg |
| Länge gesamt X | 1796 mm |
| Breite gesamt Y | 1070 mm |
| Höhe gesamt Z | 577 mm |
| Führungen X/Y Ø | 22/30 mm |
| Führungen Z Ø | 16 mm |
| Zusätzliche Linearführungen auf X / HIWIN | Ja – 15 mm |
| Schritte/Umdrehungen bei 1/10 Micro-Schritt | 2000 |
| Ø Kugelgewindespindel X/Y/Z | 16/16/12 mm |
| Steigung Kugelgewindetrieb | 10,0 mm |
| Programmierbare Auflösung | 0,005 mm |
| Umkehrspiel Kugelgewindetrieb | +/- 0,015 mm |
| Wiederholgenauigkeit | 0,01 mm |
| Max. Verfahrgeschwindigkeit, gemessen in der Diagonalfahrt X + Y | 34 m/min ( in Verbindung mit CAM Software KinetiC-NC ) 12 m/min ( in Verbindung mit CAM Software WinPC NC oder Mach3 ) |
| Arbeitsgeschwindigkeit max. pro einzelner Achse ( X und Y ) | 12 m/min ( in Verbindung mit CAM Software KinetiC-NC ) 8 m/min ( in Verbindung mit CAM Software WinPC NC oder Mach3 ) Alle Angaben in Abhängigkeit zur Konturform und Material |

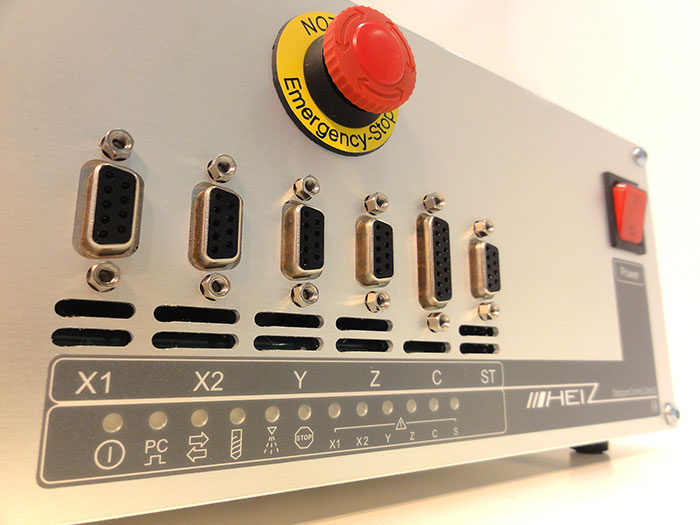

| Digital CNC Steuerung Zero3 / 5-Kanal | ✓ |
| Unterstützte Betriebssysteme mit Software WINPC-NC, MACH3, EMC, Linux CNC: Windows / Linux | ✓ |
| inkl. Vollversion Software CADCAM ConstruCam 3D mit Postprozessor für WINPC-NC und MACH3 | ✓ |
| Preise in EUR (inkl. MwSt) | 6.555,71 € |
