Mit weltweit über 6500 verkauften Maschinen (Stand 03/2016) seit Januar 2005 wohl die erfolgreichste CNC Graviermaschine und Portalanlage in diesem Top Preisneveau in Deutschland und ganz Europa!

Die universell einsetzbare CNC Graviermaschine High-Z S720 mit Trapezgewindespindeln ist zum 2D, 3D – Gravieren, Fräsen, Schneiden, Bohren geeignet.

Technische Daten, Lieferumfang und Preis

Technische Daten der High-Z CNC Portalfräsen mit TrapezgewindespindelnS720
Artikelnummer100020
Verfahrweg X720 mm
Verfahrweg Y420 mm
Verfahrweg Z110 mm
Max. Durchfahrhöhe Z (Oberkante Rahmen, Unterkante Brücke) 107 mm
Aufspannfläche X 1050 mm
Aufspannfläche Y510 mm
Gewicht41 kg
Länge gesamt X1050 mm
Breite gesamt Y 690 mm
Höhe gesamt Z 575 mm
Führungen X/Y Ø22/22 mm
Führungen Z Ø16 mm
Zusätzliche Linearführungen auf X / HIWIN
Schritte/Umdrehungen bei 1/10 Micro-Schritt2000
Ø Trapezspindel X/Y/Z12/12/12 mm
Steigung Trapezspindel 6 mm
Programmierbare Auflösung 0,003 mm
Umkehrspiel +/- 0,03 mm
Wiederholgenauigkeit 0,01 mm
Max. Verfahrgeschwindigkeit, gemessen in der Diagonalfahrt X + Y 4000 mm/min
Arbeitsgeschwindigkeit max. 3000 mm/min
Digital CNC Steuerung Zero3 / 5-Kanal
Unterstützte Betriebssysteme mit Software
WINPC-NC, MACH3, EMC, Linux CNC: Windows / Linux
inkl. Vollversion Software CADCAM ConstruCam 3D mit
Postprozessor für WINPC-NC und MACH3
Preise in EUR
(inkl. 19 % MwSt.)
2.843,00
Bedienungsanleitungen
Schnellstartanleitung für die High-Z Fräsen DE EN
High-Z Standard Betriebsanleitung DE EN

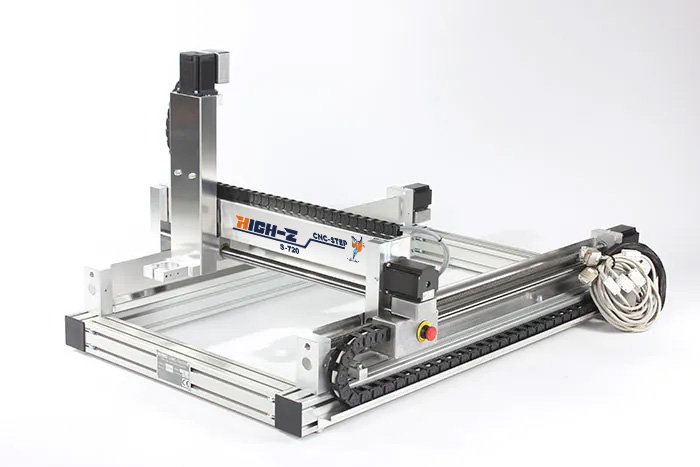

High-Z S720 Trapezgewindespindel


CNC Graviermaschinen High-Z Standard mit Trapezgewindespindeln von CNC-STEP zum 2D / 3D Fräsen, Schneiden, Gravieren, Bohren, Dosieren, Beschriften, Markieren, Plasmaschneiden

Das top CNC-Produkt aus eigener Entwicklung und Produktion.
Quality, made in Germany und optimale Kundenbetreuung haben bei uns höchste Priorität!

  • Inklusive kostenlosen, lebenslangen TOP-Live Support!
  • Qualität und Service stehen bei uns an vorderster Stelle. Hält jedem Vergleichstest stand!
  • Unsere PC gesteuerten Fräsmaschinen der High-Z Standard-Serie sind EMV TÜV-zertifiziert

2.843,00 €

(inkl. 19% MwSt.)
