Plasmaschneiden

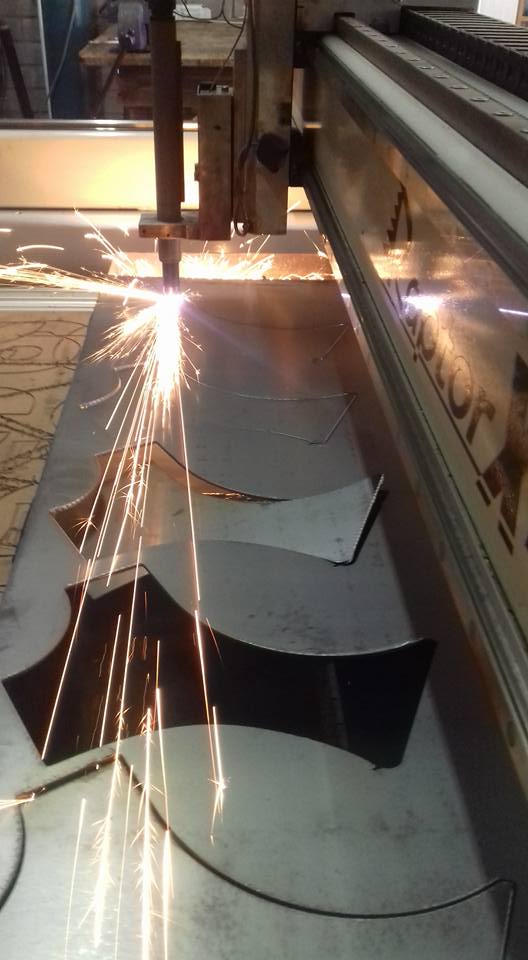

Plasma schneiden mit THC Höhenkontrolle auf einer RaptorX-SL Portalanlage von CNC-STEP


YouTube

Mit dem Laden des Videos akzeptieren Sie die Datenschutzerklärung von YouTube.
Mehr erfahren

Video laden

PGRpdiBjbGFzcz0nYXZpYS1pZnJhbWUtd3JhcCc+PGlmcmFtZSB0aXRsZT0iUGxhc21hIGN1dHRlciBwbGFzbWFzY2huZWlkZXIgQ05DIHRvcmNoIEh5cGVydGhlcm0gYW5kIFRIQyBwbGFzbWFzY2huZWlkZW4iIHdpZHRoPSIxMzMzIiBoZWlnaHQ9IjEwMDAiIHNyYz0iaHR0cHM6Ly93d3cueW91dHViZS1ub2Nvb2tpZS5jb20vZW1iZWQvZHVlOXZnTGdpTUk/c3RhcnQ9MyZmZWF0dXJlPW9lbWJlZCIgZnJhbWVib3JkZXI9IjAiIGFsbG93PSJhY2NlbGVyb21ldGVyOyBhdXRvcGxheTsgZW5jcnlwdGVkLW1lZGlhOyBneXJvc2NvcGU7IHBpY3R1cmUtaW4tcGljdHVyZSIgYWxsb3dmdWxsc2NyZWVuPjwvaWZyYW1lPjwvZGl2Pg==
Werkstück:diverse
Materialleitende Metalle
Verfahrweg1350 x 1050 mm
Anwendungsart:Plasmaschneiden
Verwendete Maschine & Zubehör:Plasmaschneider PlasCUT-1350
Verwendete Software:ConstruCAM 3D

Wie funktioniert Plasmaschneiden?


Plasmaschneiden oder auch Plasmabrennen ist das schneiden von Metallen mittels eines Plasmas, welches durch einen elektrischen Lichtbogen erzeugt wird. Eine speziell für diesen Anwendungsbereich entwickelte CNC Maschine, wird durch die Ausstattung mit einem Plasmaschneider zu einer CNC Plasmaschneideanlage.

Plasmaschneiden bis zu 44mm Materialstärke – Top Fugenhobel-Metallentfernung

Mit einem Vorschub von etwa maximal 2,5 m/Min. im Arbeitsprozess ist  die Plasmaschneideanlage für alle metallischen Materialien, jedoch vorzugsweise Stahl, also Stahlbleche  mit einer Stärke von bis zu 44mm ausgelegt. Mit Hilfe des von uns verwendeten Plasmagerätes Powermax 125 ist eine schnelle Fugenhobel-Metallentfernung garantiert.

„Durchstechen“ bis 25mm Stahlblech

Das Plasmastrahl „durchsticht“ mit dem Hypertherm Powermax 125 eine maximal Stärke von 25mm. Mit einer Auflagefläche von ca. 1650 x 1200 mm, ist die Maschine ideal für das Format 1500 x 3000mm.

Einstellung des Luftdrucks entfällt

Beim Powermax 125 entfällt durch die SmartSense Technologie von Hypertherm die Einstellung des Luftdruckes komplett. Ebenso ist ein garantiert konstantes Starten des Brenner durch die SprigStart technologie gewährleistet. Das alles sorgt wieder rum für geringste Betriebskosten und eine bis zu viermal längere Standzeit aller Brenner – Verschleißteile!

Jede High-Z Maschine kann zum Plasmaschneiden genutzt werden


Plasmageräte universell auf fast allen Maschinen einsetzbar

Plasmaschneiden ist mit jeder High-Z CNC Maschine aus unserem Hause machbar. In den Videos zeigen wir die vielfältige Anwendbarkeit und wie unkompliziert die Nutzung bzw. die Aufstellung einer Anlage sein kann. Mit einem Laptop betrieben ist die Anlage zum Plasmaschneiden im Handumdrhen quasi überall sofort einsatzbereit.

Jeder Plasmaschneider nutzbar

Natürlich lassen sich die Plasmabrenner ( nicht nur von der Firma Hypertherm ) auch auf der PlasCut 1350 oder der kleineren High-Z Anlage und auch auf der großen CNC Einheit RaptorX-SL montieren und betreiben. Sie könnten sogar mit einem ganz einfachen Plasmaschneider für ab etwa 380 Euro, welcher nur für den Plasma – Handbetrieb ausgelegt ist, mit unseren CNC Maschinen künftig cnc gesteuert Plasmaschneiden.

Dazu bedarf es dann lediglich einem Halter des Plasmahandstückes an dem Z-Achs-Schlitten. Wichtig wäre eine Pilotzündung!

Preiswert cnc gesteuert plasmaschneiden für unter 3000 Euro

So bekommen Sie beispielsweise schon komplette, cnc gesteuerte Anlagen inklusive Hypertherm Plasmabrenner , die sich für das Plasmaschneiden von Stahlblech bis zu einer Stärke von 16mm eignen, für Preise ab 13000 Euro.

Wenn Sie sich eine High-Z CNC Maschine zulegen und einen Plasmabrenner für Bleche bis 6mm verwenden, der Im Internet für ca. 400 Euro zu bekommen ist, schneiden Sie bereits für unter 3000 Euro CNC Plasma !!

Plasmaschneiden von Alu Riffelblech auf unserer PlasCUT


YouTube

Mit dem Laden des Videos akzeptieren Sie die Datenschutzerklärung von YouTube.
Mehr erfahren

Video laden

PGRpdiBjbGFzcz0nYXZpYS1pZnJhbWUtd3JhcCc+PGlmcmFtZSB3aWR0aD0iMTMzMyIgaGVpZ2h0PSIxMDAwIiBzcmM9Imh0dHBzOi8vd3d3LnlvdXR1YmUtbm9jb29raWUuY29tL2VtYmVkL19jMFpJUjBjVGpjP2ZlYXR1cmU9b2VtYmVkIiBmcmFtZWJvcmRlcj0iMCIgYWxsb3c9ImF1dG9wbGF5OyBlbmNyeXB0ZWQtbWVkaWEiIGFsbG93ZnVsbHNjcmVlbj48L2lmcmFtZT48L2Rpdj4=

8mm Stahlblech portabel plasmaschneiden auf einer High-Z


YouTube

Mit dem Laden des Videos akzeptieren Sie die Datenschutzerklärung von YouTube.
Mehr erfahren

Video laden

PGRpdiBjbGFzcz0nYXZpYS1pZnJhbWUtd3JhcCc+PGlmcmFtZSB0aXRsZT0iUG9ydGFibGVyIENOQyBQbGFzbWFicmVubmVyIEJyZW5uc2NobmVpZGVyIG1pdCBIeXBlcnRoZXJtIFBsYXNtYXNjaG5laWRlciBhYiA2OTAwIEV1cm8iIHdpZHRoPSIxMzMzIiBoZWlnaHQ9IjEwMDAiIHNyYz0iaHR0cHM6Ly93d3cueW91dHViZS1ub2Nvb2tpZS5jb20vZW1iZWQvVGNuOWdLRFVkT0U/c3RhcnQ9MiZmZWF0dXJlPW9lbWJlZCIgZnJhbWVib3JkZXI9IjAiIGFsbG93PSJhY2NlbGVyb21ldGVyOyBhdXRvcGxheTsgZW5jcnlwdGVkLW1lZGlhOyBneXJvc2NvcGU7IHBpY3R1cmUtaW4tcGljdHVyZSIgYWxsb3dmdWxsc2NyZWVuPjwvaWZyYW1lPjwvZGl2Pg==

Stahlblech 4mm Plasmaschneiden mit der High-Z


YouTube

Mit dem Laden des Videos akzeptieren Sie die Datenschutzerklärung von YouTube.
Mehr erfahren

Video laden

PGRpdiBjbGFzcz0nYXZpYS1pZnJhbWUtd3JhcCc+PGlmcmFtZSB0aXRsZT0iUGxhc21hIEN1dHRlcjsgUGxhc21hc2NobmVpZGVyIFBsYXNtYXNjaG5laWRtYXNjaGluZSwgQ05DIFRvcmNoIFNjaG1pZWRlYXJiZWl0ZW4sIFNjaG1pZWRlbiIgd2lkdGg9IjEzMzMiIGhlaWdodD0iMTAwMCIgc3JjPSJodHRwczovL3d3dy55b3V0dWJlLW5vY29va2llLmNvbS9lbWJlZC9xc1ozS0dBWkp6VT9zdGFydD0zJmZlYXR1cmU9b2VtYmVkIiBmcmFtZWJvcmRlcj0iMCIgYWxsb3c9ImFjY2VsZXJvbWV0ZXI7IGF1dG9wbGF5OyBlbmNyeXB0ZWQtbWVkaWE7IGd5cm9zY29wZTsgcGljdHVyZS1pbi1waWN0dXJlIiBhbGxvd2Z1bGxzY3JlZW4+PC9pZnJhbWU+PC9kaXY+

Stahlblech 6mm Plasmaschneiden mit der RaptorX-SL


YouTube

Mit dem Laden des Videos akzeptieren Sie die Datenschutzerklärung von YouTube.
Mehr erfahren

Video laden

PGRpdiBjbGFzcz0nYXZpYS1pZnJhbWUtd3JhcCc+PGlmcmFtZSB0aXRsZT0iUHJlaXN3ZXJ0ZXIgUGxhc21hc2NobmVpZGVyIC8gQ05DIFBsYXNtYXNjaG5laWRlbWFzY2hpbmVuIG1pdCBhdXRvbWF0aXNjaGVuIEjDtmhlbmF1c2dsZWljaCBiaXMgNngzbSIgd2lkdGg9IjEzMzMiIGhlaWdodD0iMTAwMCIgc3JjPSJodHRwczovL3d3dy55b3V0dWJlLW5vY29va2llLmNvbS9lbWJlZC92aWRlb3Nlcmllcz9saXN0PVBMRkE3NzFBQjUwRTZFMkVBRiIgZnJhbWVib3JkZXI9IjAiIGFsbG93PSJhY2NlbGVyb21ldGVyOyBhdXRvcGxheTsgZW5jcnlwdGVkLW1lZGlhOyBneXJvc2NvcGU7IHBpY3R1cmUtaW4tcGljdHVyZSIgYWxsb3dmdWxsc2NyZWVuPjwvaWZyYW1lPjwvZGl2Pg==

Tabelle mit Schnittdaten des Powermax 125

Trennschnitt (Schneiden im Handbetrieb) 57 mm 125 mm/min Lochstechen * 25 mm

Leistungsvermögen Stärke Schnittgeschwindigkeit
Empfohlen 38 mm 457 mm/min
44 mm 250 mm/min
Trennschnitt (Schneiden im Handbetrieb) 57 mm 125 mm/min
Lochstechen * 25 mm

Vorteile des Plasmaschneidens


Sämtliche Metalle schneiden

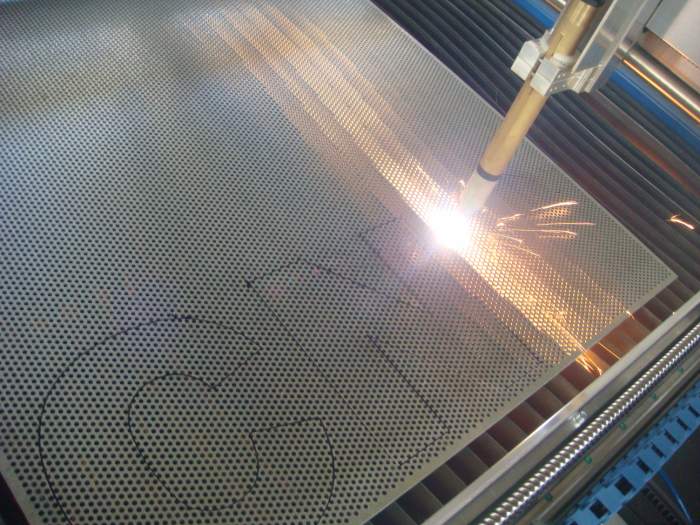

Alle leitenden Metalle können mit dem Maschinenbrenner der Fa. Hypertherm, Powermax 1250, verarbeitet werden. Messing, verzinktes Blech, Stahlblech, Kupferblech, Aluminiumbleche usw.. In Stahl schneidet das Gerät Bis zu einer Materialstärke von etwa 16mm einen absolut sauberen Trennschnitt.

Hohe Schnittqualität

Diese hohe Schnittqualität erreichen die wenigsten Plasmaschneidanlagen, welche mit Luftplasma betrieben werden. Der Powermax macht das Plasmaschneiden sehr präzise möglich. Je nach verwendeter Stahlgüte müssen lediglich noch ein paar minimale Ausbrände an der Rückseite entgratet werden, was meist in wenigen Minuten mit einer Fächerscheibe erledigt ist.

Plasmaschneiden im Vergleich zu Laserschnitten

Das Plasmaschneiden findet heute immer öfter im Vergleich zum Laserschneiden Anwendung in der Metallverarbeitung, da es mit der heutigen Düsentechnik der Präzision der Laserschnitte schon recht nahe kommt und meistens für die Anwendungen ( oft Schweißkonstruktionsbau ) von der Genauigkeit vollkommen ausreichend ist.

Plasmageräte weitaus günstiger als Laser

Der klare Vorteil vom Plasmaschneiden im Vergleich zum Laserschneiden liegt, wenn man im Netz nach entsprechender Hardware sucht, schnell und eindeutig auf der Hand. Wenn man für eine Laseranlage, die lediglich 5mm starkes Material schneiden kann, bereits sechsstellige Summen auf den Tisch legen muss, sind die Preise bei Plasmageräten eher moderat.
