Portalfräsmaschine
T-Rex – Serie

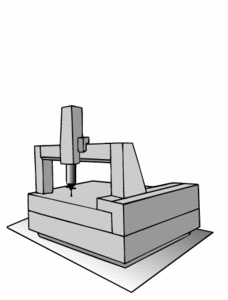

T-Rex CNC Portalfräs-
maschine
Professionelle 2D, 2.5D und 3D Materialbearbeitung mit der T-Rex CNC Portalfräsmaschine

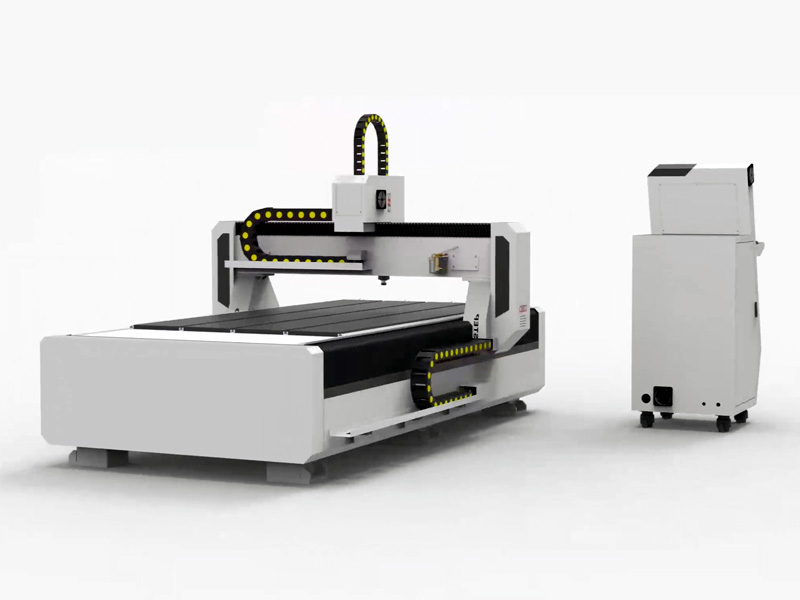

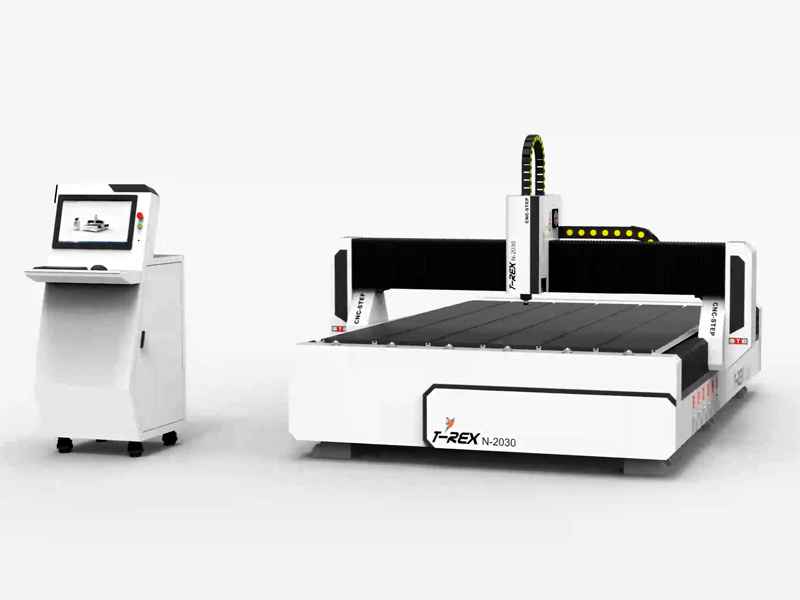

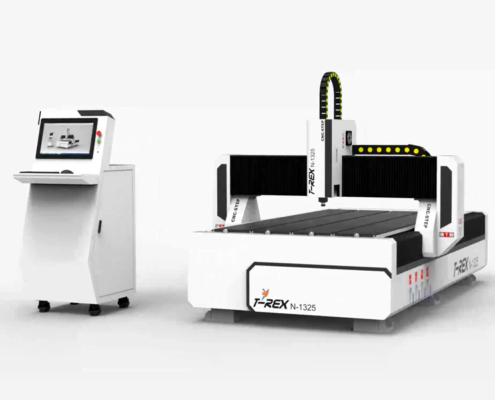

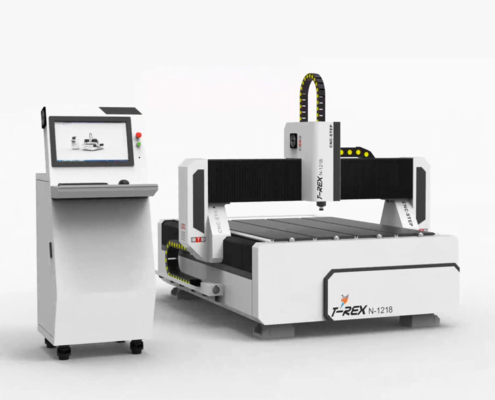

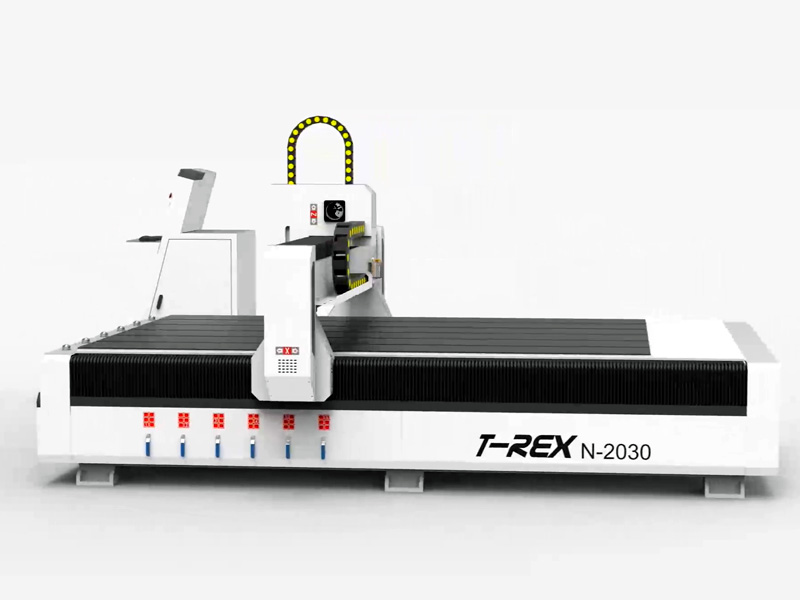

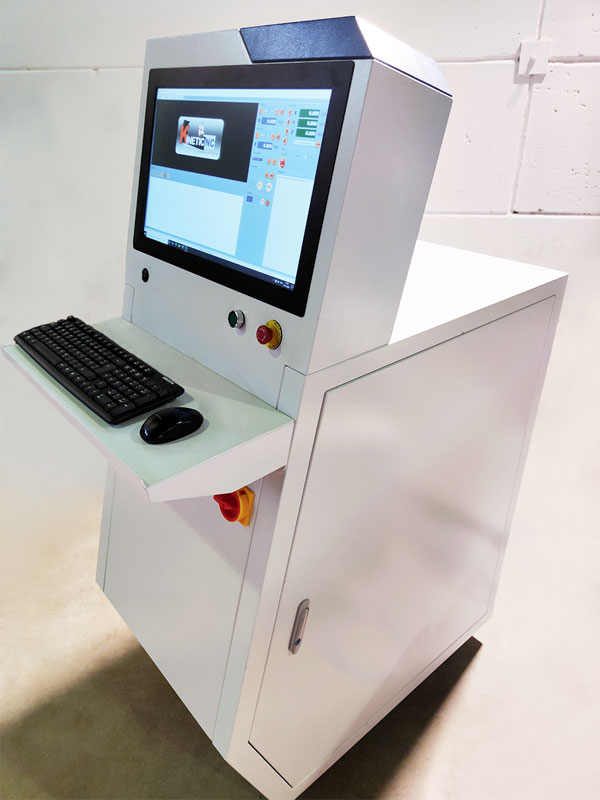

Die Portalfräse T-Rex wurde speziell für die 2D, 2.5D und 3D Materialbearbeitung optimiert. Aufgrund der großen Bearbeitungsfläche eignet sich die T-Rex besonders gut zur industriellen Plattenbearbeitung dank der komfortablen Bestückungshilfe. Ganz gleich, ob Sie das Material fräsen, schneiden oder gravieren möchten. Die T-Rex ist mit der hohen Genauigkeit der ideale Partner, auch für Ihre Arbeiten.

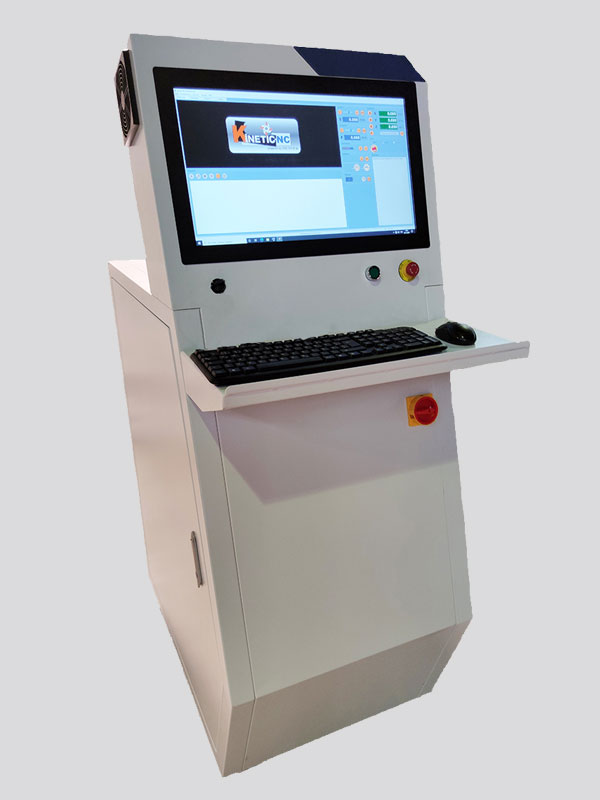

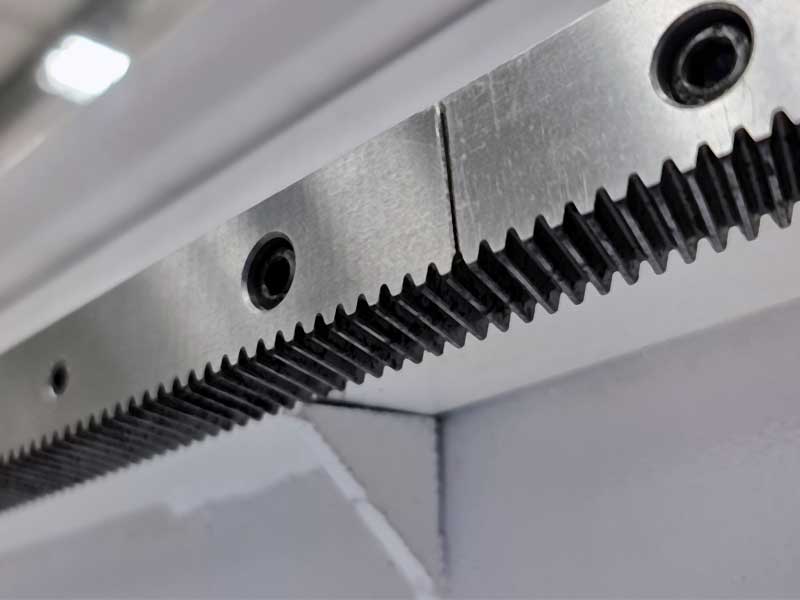

Die CNC Portalfräsmaschinen der T-Rex Serie sind mit hochwertigen geschliffenen schrägverzahnten Zahnstangen sowie Linearführungen und -wagen der Firma HIWIN, THK oder PMI ausgestattet.
ab 12.185,60 €
(inkl. MwSt)
Portalfräsmaschine mit Stahlrahmen
Fräsen mit hervorragender Präzision
Die CNC Portalfräsmaschine vom Modell T-Rex mit Stahlunterkonstruktion ist direkt für Ihre Arbeitsschritte präzise und schnell einsetzbar! Der absolut verwindungssteife, komplett verschweißte Stahlrahmen ( 4-5mm Wandstärke ) mit etlichen Zusatzstreben ermöglicht eine nahezu verwindungsfeste Konstruktion, wie sie so kein zweites Mal in Deutschland zu finden ist.
Diese universelle Profi-Portalfräsmaschine in stabiler Bauweise bildet das Bindeglied zwischen unserer kleinen, exakten High-Z CNC Fräse und der großen RaptorX-SL XXL CNC Fräsmaschine. Stabil, exakt, massiv gebaut – Beste Qualität bis ins Detail.
Beste Wahl für Plattenmaterial

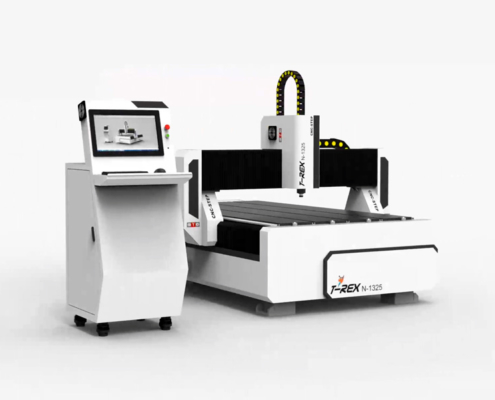

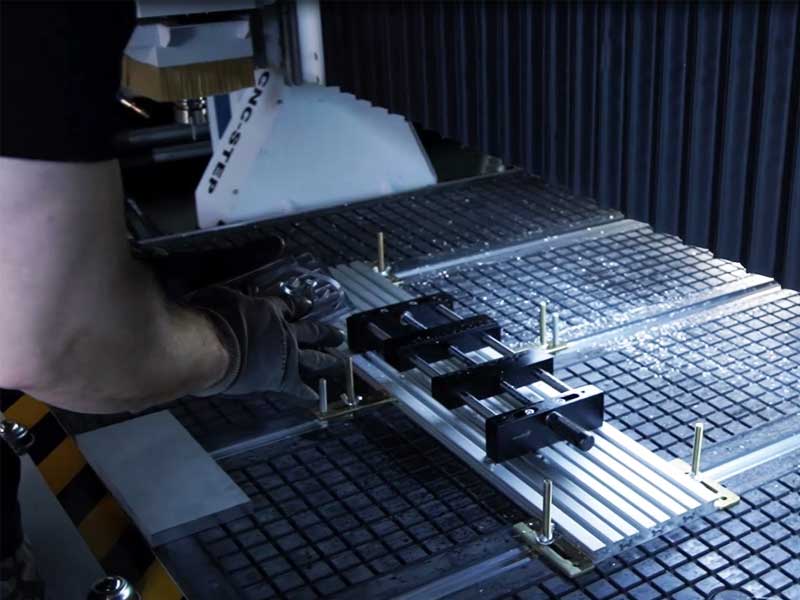

Das Fräsen von PVC Plattenmaterial, Kunststoffen, Hölzern, Spanplatten und verschiedenen Metallen ist mit dieser Maschine ebenso präzise durchzuführen wie das Gravieren von Texten und Bildern auf Edelstahl, Aluminium oder Plexiglas. Die Bestückungshilfe bestehend aus Kugelrollen an einer Seite der Maschine erleichtern das Einlegen von beispielsweise großen Plattenmaterialien.
➤ Jetzt auch mit Servomotoren erhältlich.
Ständige Überprüfung der Qualität
Die T-Rex ist die erste CNC Maschine / Portalfräsmaschine in unserem Sortiment, die in Zusammenarbeit mit einer ausländischen Firma mit uns und für uns weiterentwickelt wurde. Der Rahmen und einige technischen Komponenten sind Zulieferprodukte, die bei uns der gewohnten, strengen Güteüberwachung unterliegen. Mit der T-Rex Fräse und unserer erfolgreichen High-Z CNC Portalfräsmaschine kaufen Sie Top Markenprodukte und seit Jahren bewährte Technik. Einer der Gründe, sich für eine Maschine von CNC-STEP zu entscheiden.
Kugelgewinde bietet erhebliche Wartungsfreundlichkeit

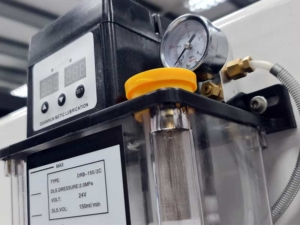

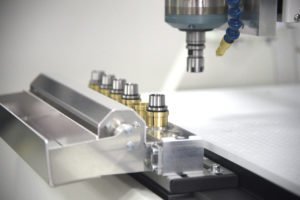

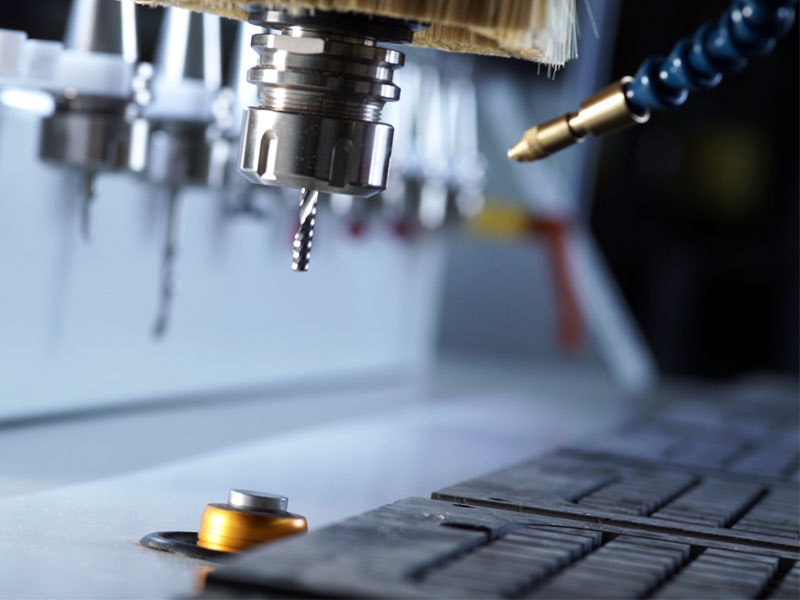

Der Kugelgewindeantrieb auf der Z-Achse der Portalfräsmaschine überzeugt als weiterer Pluspunkt mit erheblicher Wartungsfreundlichkeit. Standardmäßig sind auf der Z-Achse Spindeln mit Dimensionen von 25 mm und einer Steigung von 10 mm verbaut. Bei einer Maschine mit Werkzeugwechselsystem ändern sich die Maße der Spindeln und betragen 25x5mm. Durch die Zentralschmierung hat man die Option des manuellen oder automatischen Ölens der Spindeln.
Hochwertige Komponenten und Faltenbälge
Schrägverzahnte geschliffene Zahnstangen, mit Faltenbälgen an allen langen Achsen geschützte HIWIN / THK / PMI Linearwagen und Linearführungen und das massive Stahlrahmengestell machen diese Portalfräse zu einer zuverlässigen und langlebigen CNC Maschine. Die T-Rex Portalfräsmaschine eignet sich neben der industriellen Plattenbearbeitung für viele weitere 2D, 2.5D und 3D Anwendungen. Auch die Verkabelung befindet sich geschützt und sicher in den geschlossenen Energieketten .
Z-Achs Verfahrweg optional 300mm und 400mm
Die T-Rex Portalfräsmaschine lässt sich zudem hinsichtlich der Verfahrhöhe und Durchfahrthöhe speziell für Ihre Bedürfnisse einrichten. Der standardmäßige Verfahrweg liegt bei 200mm, daher bieten wir optional Maschinen mit 300mm und sogar 400mm Durchlasshöhe an. In einem detaillierten Gespräch erörtern wir gemeinsam mit Ihnen die Wünsche und Anforderungen, um 100%ig sicherzustellen, dass das Arbeiten an Ihrer neuen Portalfräse wirtschaftlich und flexibel abläuft.
Massivste Bauweise durch überdimensionierte Stahlkonstruktion zur Schwingungsdämpfung
Der schwierigen Thematik der Schwingungsdämpfung wirkt das neu konstruierte, schwere Maschinenbett der T-Rex Serie hocheffizient entgegen. Wir verbauen ganz bewusst Komponenten mit überdimensionierten Wandstärken, die im Regelfall erst bei Maschinen für die Steinbearbeitung zum Einsatz kommen. Dieser Fakt bewirkt die konsequente bis zu 18 % höhere Abführung von Schwingungen in das Maschinenbett, die beim Fräsen für unsaubere Oberflächen verantwortlich sind.
Viele Möglichkeiten dank hoher Stabilität
Massiv ausgelegte Bauteile, exakt aufeinander abgestimmte Komponenten und ein robuster Stahlrahmen befähigen den CNC Anwender zur Bearbeitung unzähliger Materialien! So bearbeiten einige Kunden sogar Marmor, Speckstein und Schiefer mit dieser Maschine!

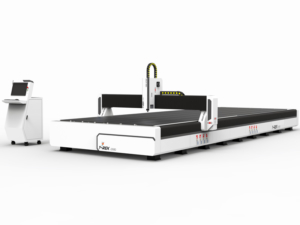

Große Vielfalt der T-Rex CNC Portalfräsmaschine: Sondergrößen bis 12.000 mm
Ab Werk bieten wir die T-Rex CNC Portalfräsmaschine in 8 unterschiedlichen Größen an. Außerdem haben wir dank der verbauten schrägverzahnten Zahnstangen die Möglichkeit Sondergrößen bis zu 4000 x 12000 mm anbieten zu können. Diese sind hinsichtlich Größe und Leistung nach Ihrem Wunsch und Bedarf in Ihrer Fertigung abgestimmt.
Modelle der T-Rex Portalfräsmaschine
Preise inklusive MwSt
Unser Einführungs – ANGEBOT für Sie:

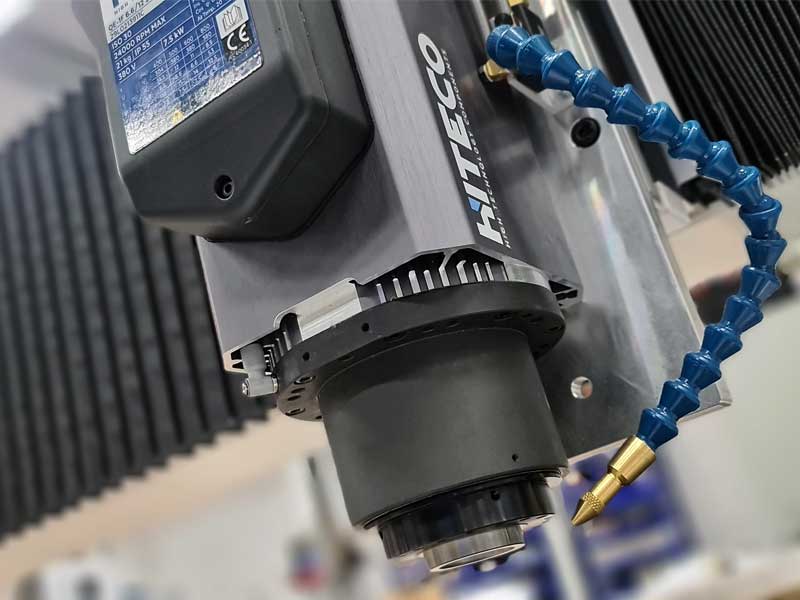

Beim Maschinenkauf bieten wir Ihnen eine 3,5 kW Hochfrequenzspindel inkl. Frequenzumrichter, fix und fertig montiert und verkabelt zum speziellen Vorzugspreis von lediglich 1069,81 EURO (inkl. MwSt) an
SONDERMASCHINEN bis 12.000 x 4.000 mm lieferbar!

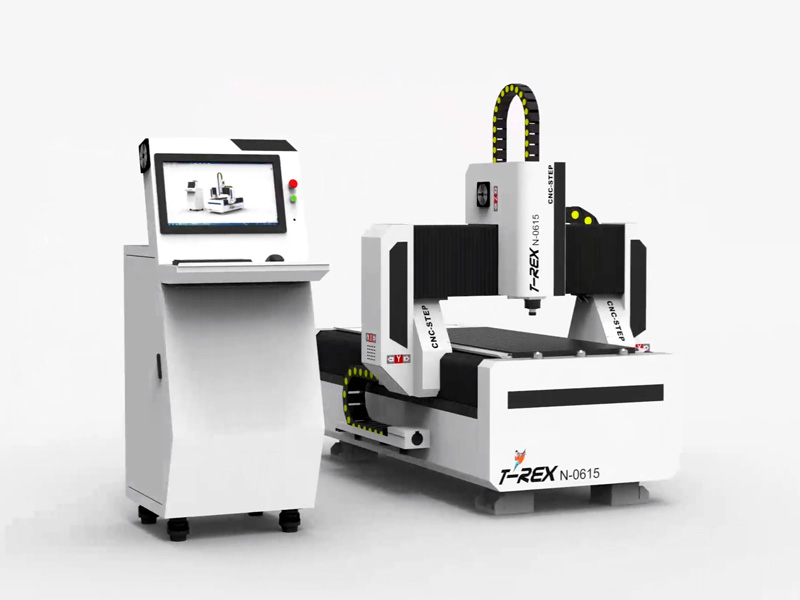

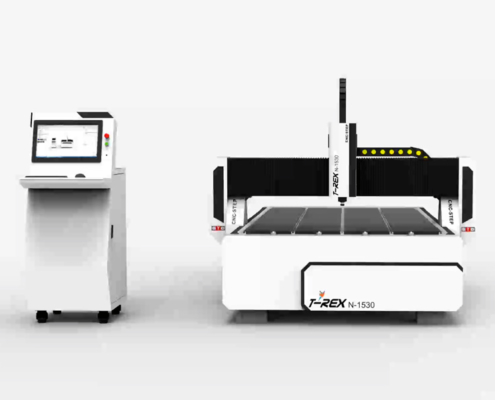

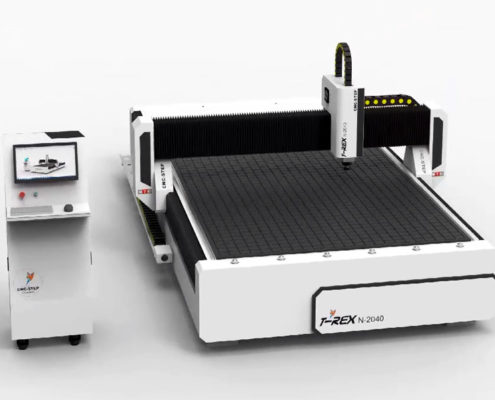

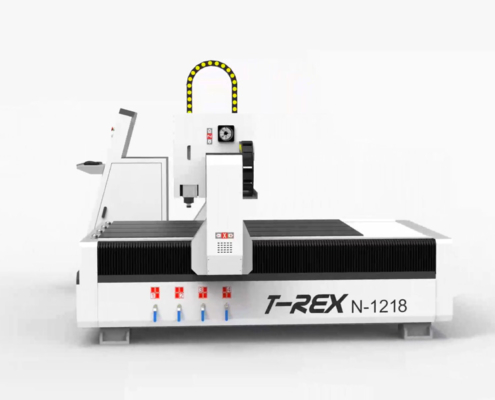

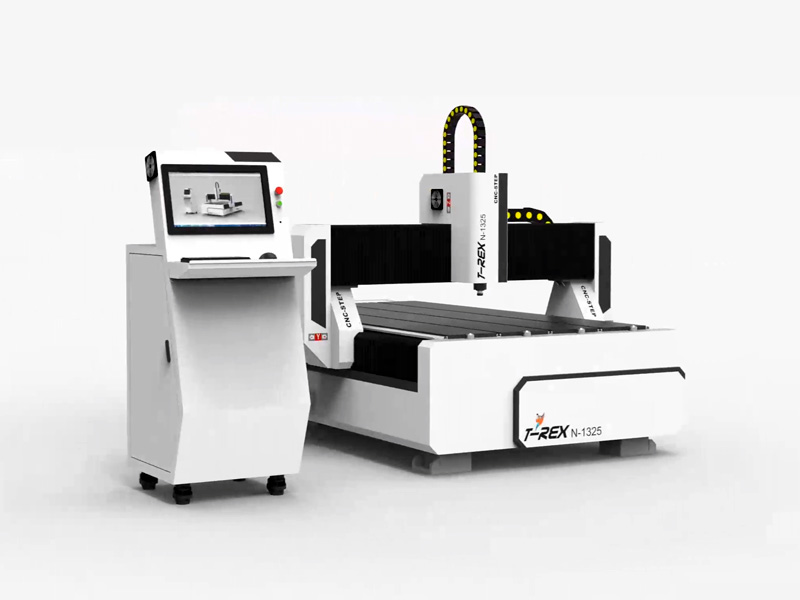

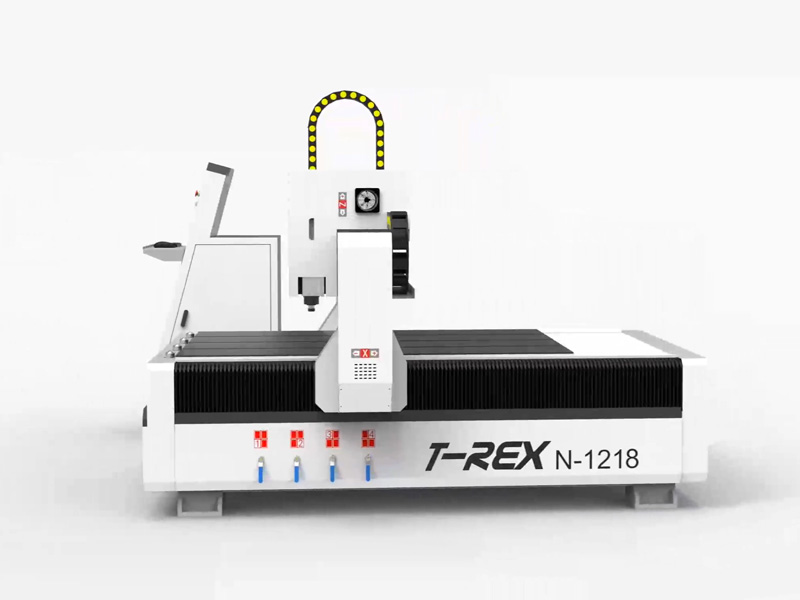

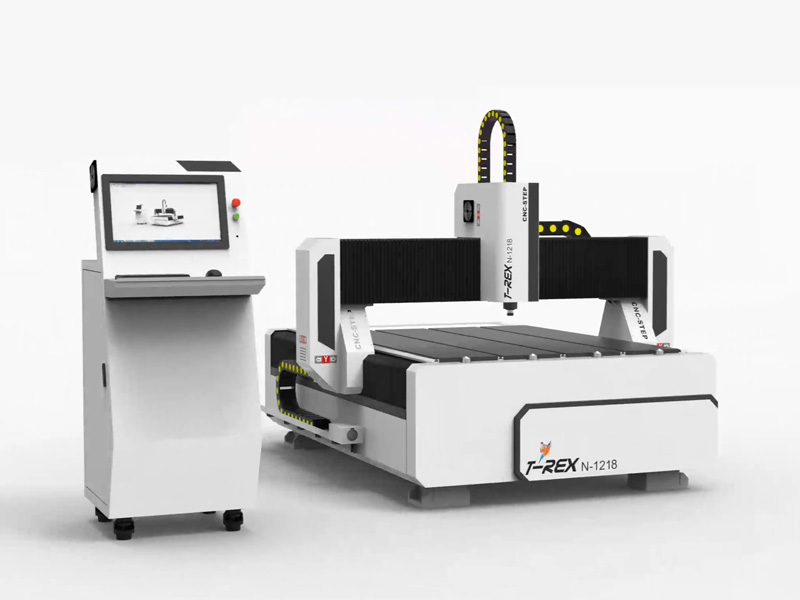

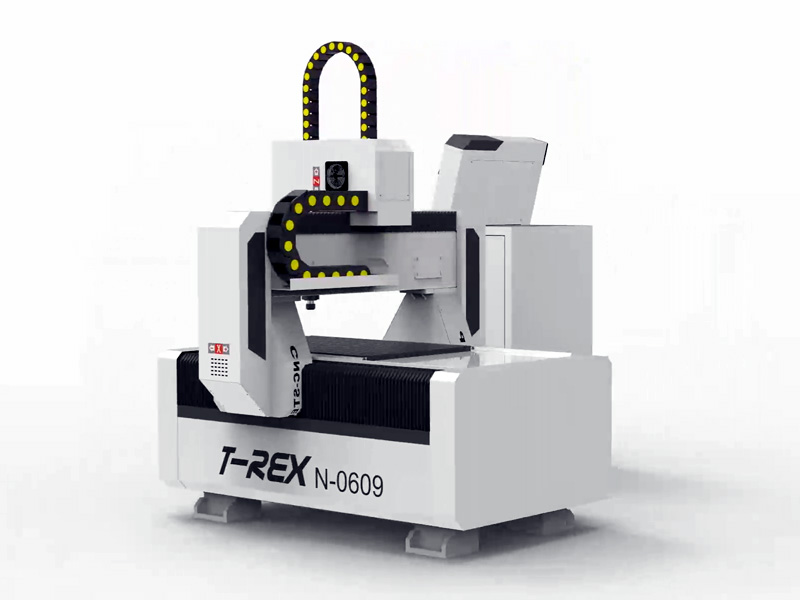

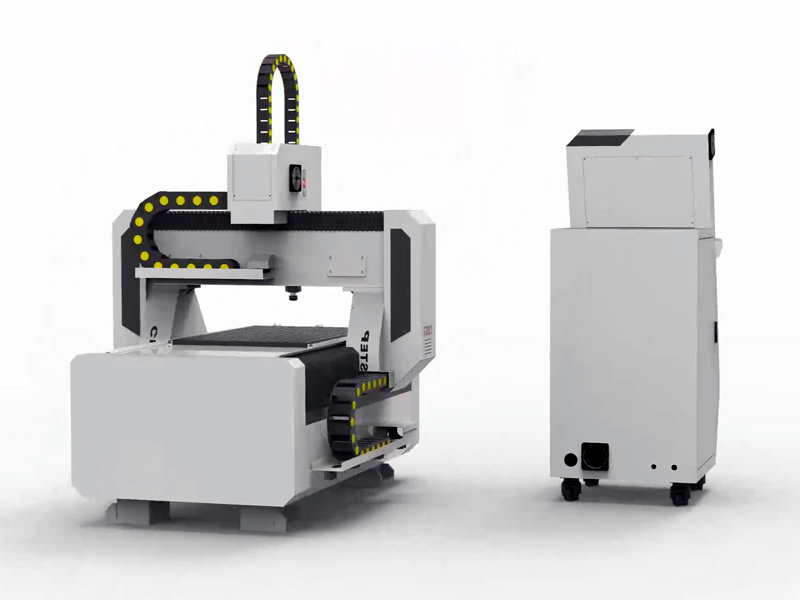

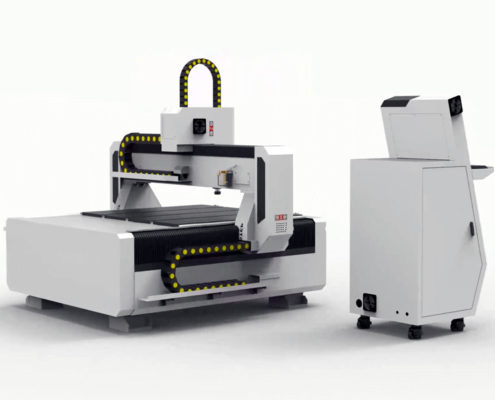

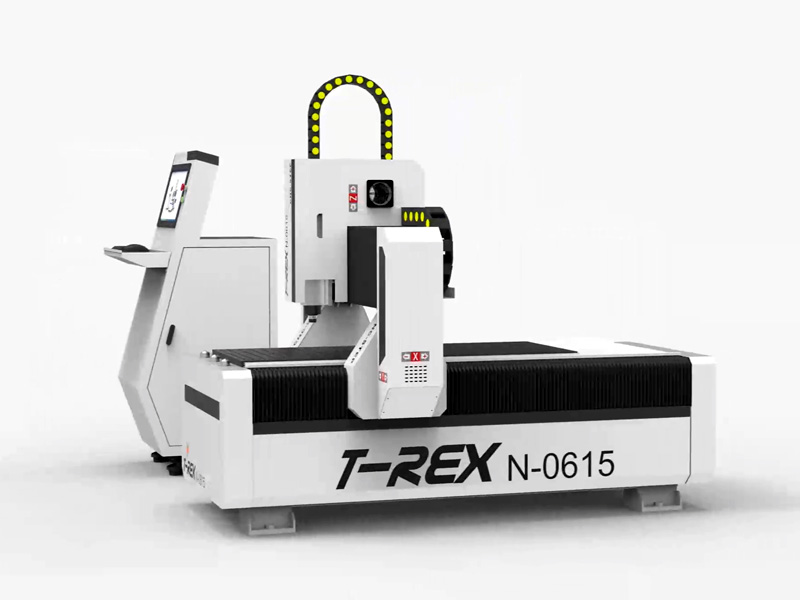

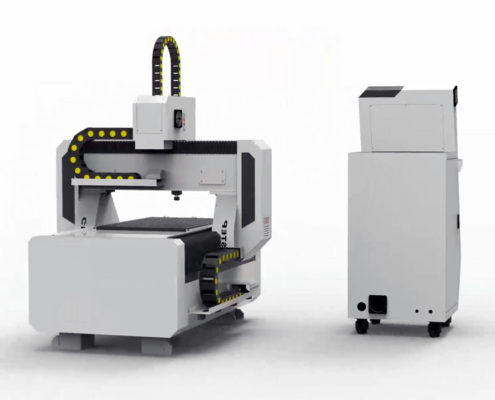

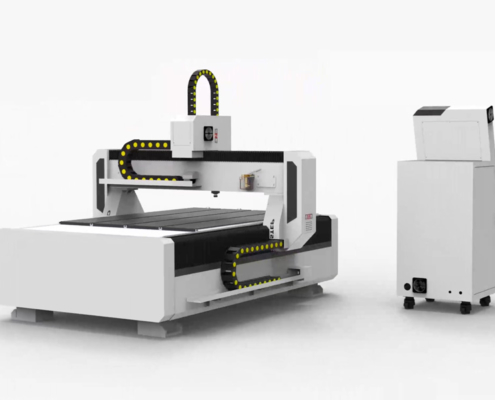

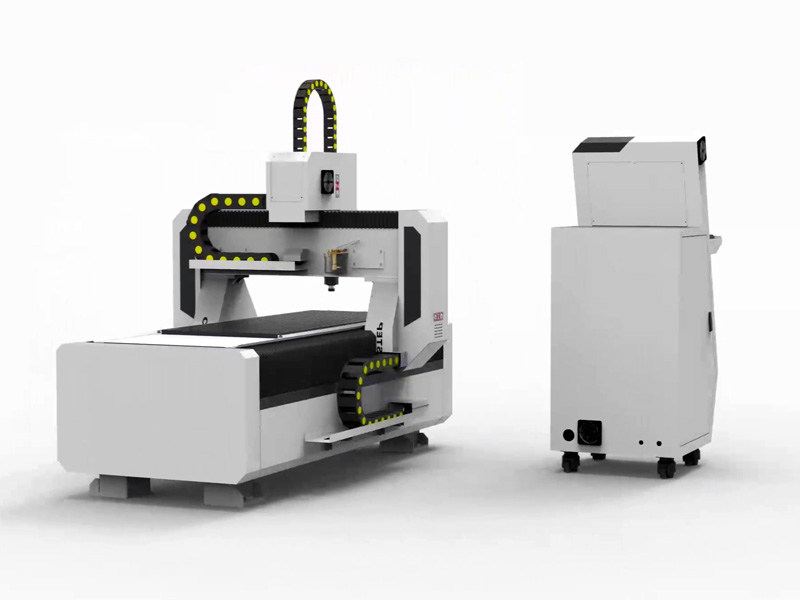

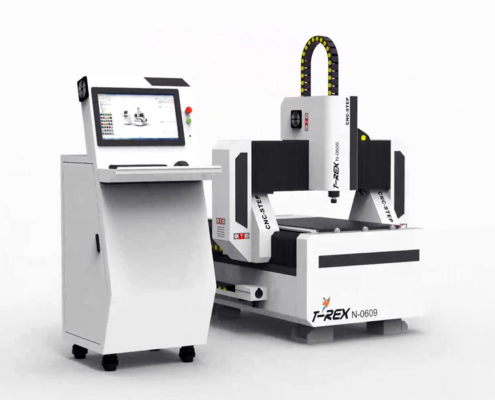

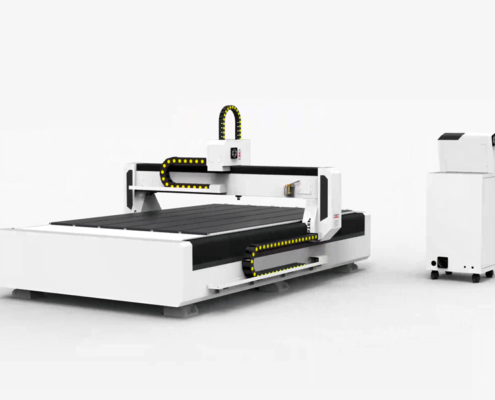

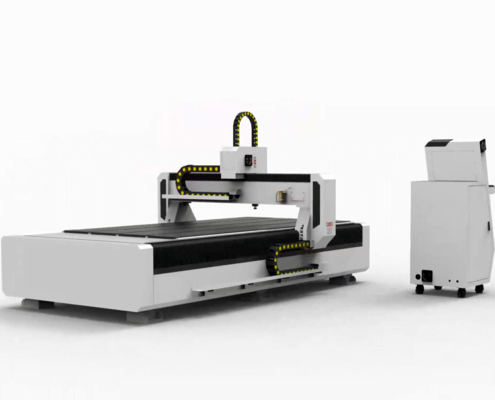

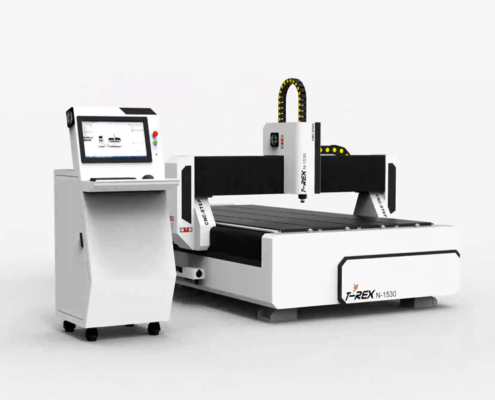

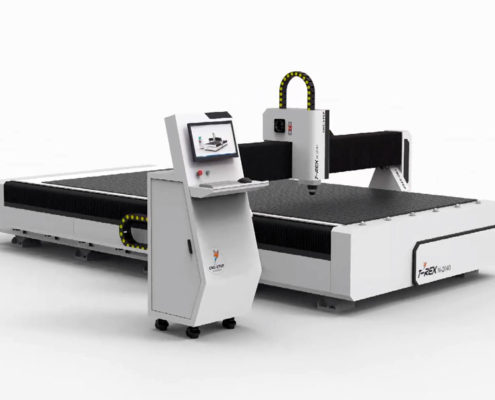

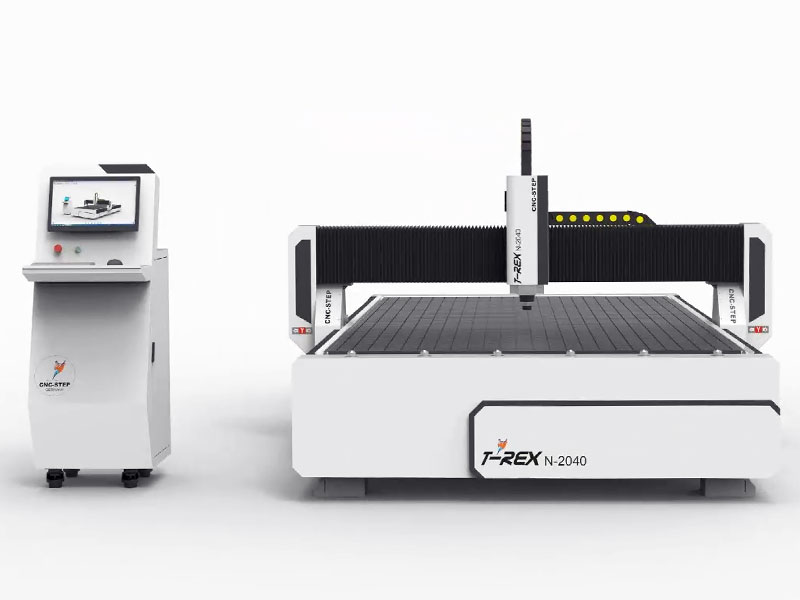

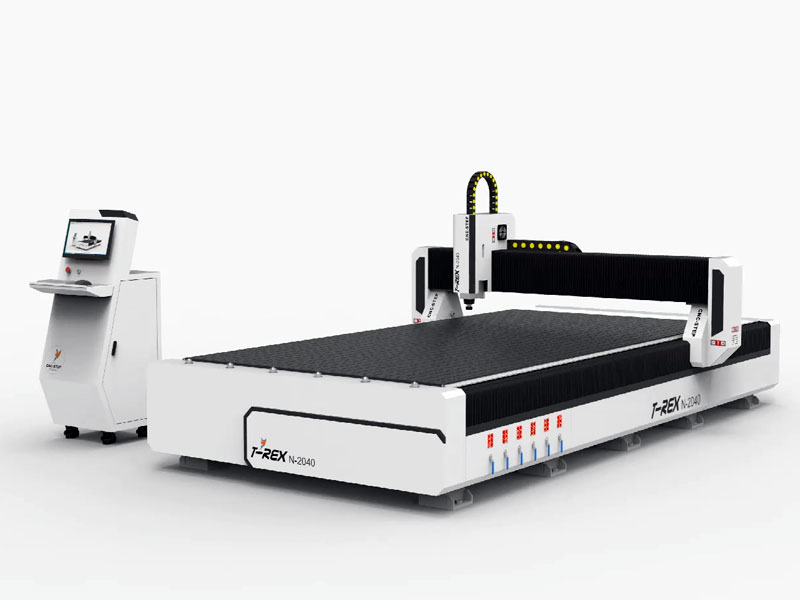

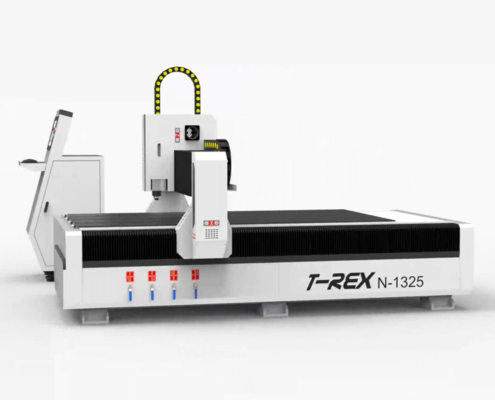

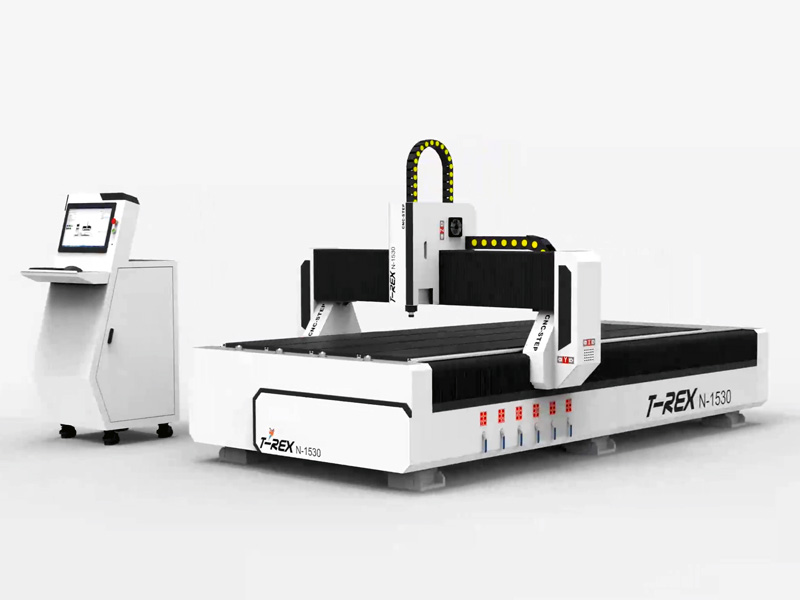

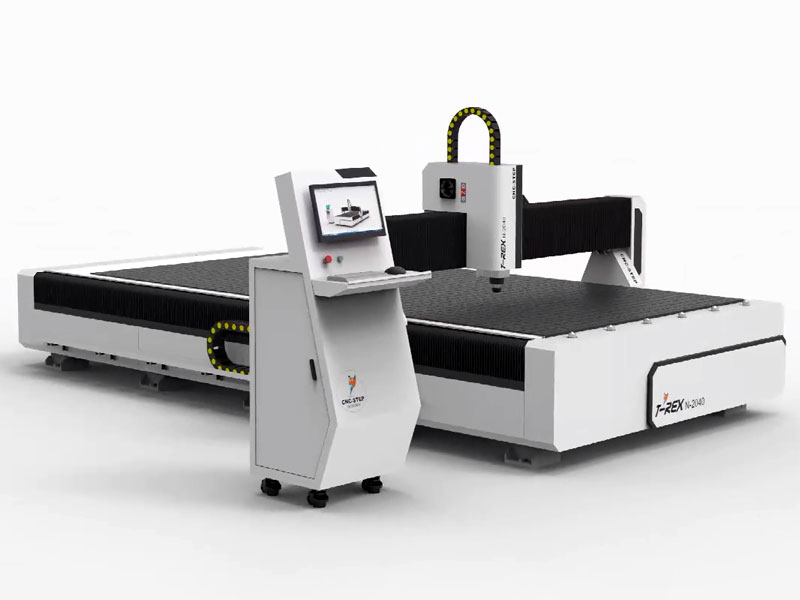

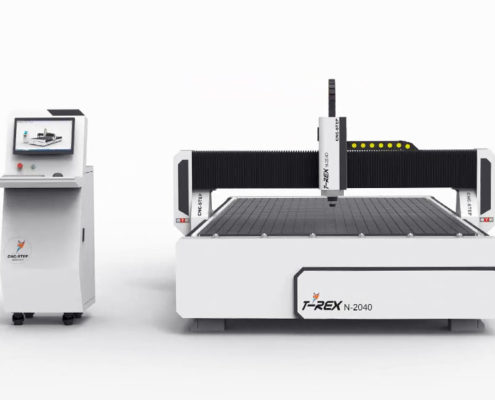

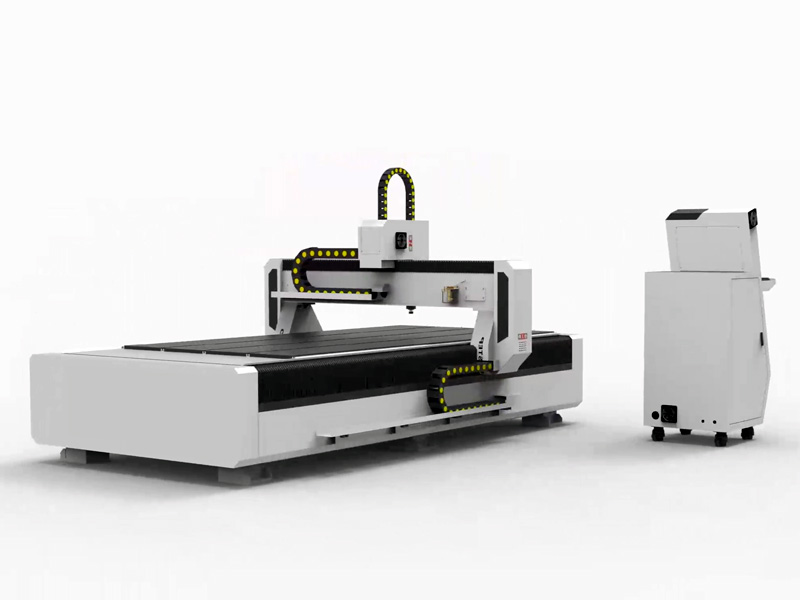

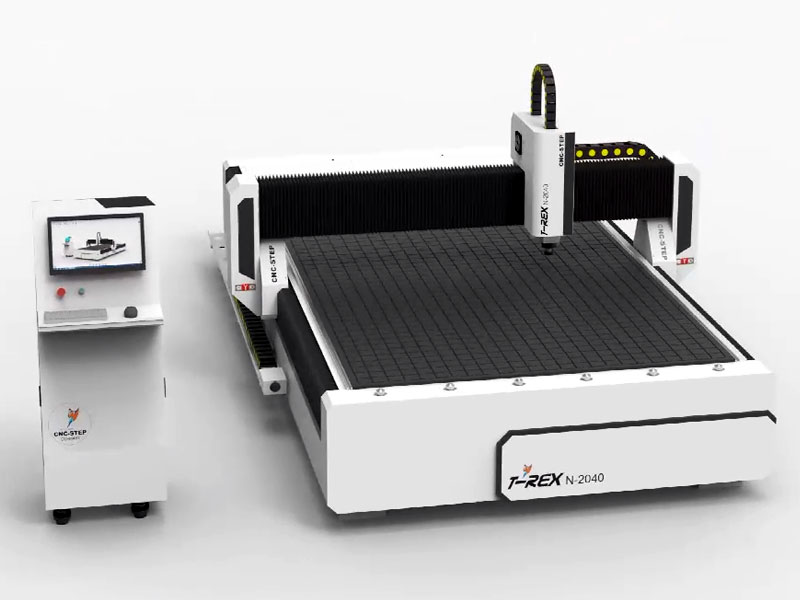

| Daten | 0609 | 0615 | 1212 | 1218 |
| Artikelnummer | 1201 0100 | 1202 0100 | 1203 0100 | 1204 0100 |
|---|---|---|---|---|
| Verfahrweg X | 900 mm | 1500 mm | 1200 mm | 1800 mm |
| Verfahrweg Y | 600 mm | 600 mm | 1300 mm | 1300 mm |
| Verfahrweg Z | 200 mm (optional 300 mm/400 mm) | 200 mm (optional 300 mm/400 mm) | 200 mm (optional 300 mm/400 mm) | 200 mm (optional 300 mm/400 mm) |
| Maximale Durchlasshöhe Z | 220 mm ( optional 320 mm/420 mm) | 220 mm ( optional 320 mm/420 mm) | 220 mm ( optional 320 mm/420 mm) | 220 mm ( optional 320 mm/420 mm) |
| Aufspannfläche X x Y | 930 x 630 mm | 1530 x 630 mm | 1230 x 1320 mm | 1830 x 1320 mm |
| Maschinengröße gesamt | 1650 x 1440 x 1950 mm | 2250 x 1440 x 1950 mm | 1970 x 2150 x 1950 mm | 2570 x 2150 x 1950 mm |
| Gewicht circa | 650 kg | 800 kg | 950 kg | 1030 kg |
| Rahmenkonstruktion | gegossener/geschweißter Stahl | gegossener/geschweißter Stahl | gegossener/geschweißter Stahl | gegossener/geschweißter Stahl |
| Umkehrspiel ca. | +/- 0,015 mm | +/- 0,015 mm | +/- 0,015 mm | +/- 0,015 mm |
| Wiederholgenauigkeit | 0,01 mm | 0,01 mm | 0,01 mm | 0,01 mm |
| maximale Arbeitsgeschwindigkeit, gemessen in Diagonalfahrt X + Y | 17.000 mm/min | 17.000 mm/min | 17.000 mm/min | 17.000 mm/min |
| Arbeitsgeschwindigkeit max. | 12.000 mm/min | 12.000 mm/min | 12.000 mm/min | 12.000 mm/min |
| Breite der Linearführungen in X, Y, Z | 20 mm | 20 mm | 20 mm | 20 mm |
| Antriebsmotoren | Schrittmotoren | Schrittmotoren | Schrittmotoren | Schrittmotoren |
| inkl. CNC Schrittsteuerung und Steuerungssoftware | KinetiC-NC | KinetiC-NC | KinetiC-NC | KinetiC-NC |
| unterstützte Betriebssysteme | Windows 7, Win 8, Win 10 oder neuer | Windows 7, Win 8, Win 10 oder neuer | Windows 7, Win 8, Win 10 oder neuer | Windows 7, Win 8, Win 10 oder neuer |
| Stromversorgung | 380 Volt | 380 Volt | 380 Volt | 380 Volt |
| Vakuumtisch mit T-Nutschienen | 1 Vakuumzone | 1 Vakuumzone | 2 Vakuumzonen | 2 Vakuumzonen |
| Aufpreis optional: Vakuumpumpe | 2,2 kW Vakuumpumpe + 1.059,11 € inkl. MwSt. | 2,2 kW Vakuumpumpe + 1.059,11 € inkl. MwSt. | 5,5 kW Vakuumpumpe + 1.416,10 € inkl. MwSt. | 5,5 kW Vakuumpumpe + 1.416,10 € inkl. MwSt. |
| Aufpreis optional: Automatische Zentralschmierung | + 452,20 € inkl. MwSt | + 452,20 € inkl. MwSt | + 452,20 € inkl. MwSt | + 452,20 € inkl. MwSt |
| Preis in EUR (inkl. MwSt) | 12.185,60 € | 14.119,35 € | 15.993,60 € | 18.617,55 € |
| Daten | 1325 | 1530 | 2030 | 2040 |
| Artikelnummer | 1205 0100 | 1206 0100 | 1207 0100 | 1208 0100 |
|---|---|---|---|---|
| Verfahrweg X | 2500 mm | 3000 mm | 3000 mm | 4000 mm |
| Verfahrweg Y | 1300 mm | 1500 mm | 2000 mm | 2000 mm |
| Verfahrweg Z | 200 mm (optional 300 mm/400 mm) | 200 mm (optional 300 mm/400 mm) | 200 mm (optional 300 mm/400 mm) | 200 mm (optional 300 mm/400 mm) |
| Maximale Durchlasshöhe Z | 220 mm (optional 320 mm/420 mm) | 220 mm (optional 320 mm/420 mm) | 220 mm (optional 320 mm/420 mm) | 220 mm (optional 320 mm/420 mm) |
| Aufspannfläche X x Y | 2530 x 1320 mm | 3030 x 1520 mm | 3030 x 2020 mm | 4030 x 2020 mm |
| Maschinengröße gesamt | 3270 x 2150 x 1950 mm | 3780 x 2350 x 1950 mm | 3780 x 2850 x 1950 mm | 4780 x 2850 x 1950 mm |
| Gewicht | 1550 kg | 1750 kg | 1950 kg | 2200 kg |
| Rahmenkonstruktion | gegossener/geschweißter Stahl | gegossener/geschweißter Stahl | gegossener/geschweißter Stahl | gegossener/geschweißter Stahl |
| Umkehrspiel ca. | +/- 0,015 mm | +/- 0,015 mm | +/- 0,015 mm | +/- 0,015 mm |
| Wiederholgenauigkeit | 0,01 mm | 0,01 mm | 0,01 mm | 0,01 mm |
| maximale Vorschubgeschwindigkeit, gemessen in Diagonalfahrt X + Y | 17.000 mm/min | 17.000 mm/min | 17.000 mm/min | 17.000 mm/min |
| maximale Arbeitsgeschwindigkeit | 12.000 mm/min | 12.000 mm/min | 12.000 mm/min | 12.000 mm/min |
| Breite der Linearführungen in X, Y, Z | 20 mm (optional 25 mm) | 20 mm (optional 25 mm) | 20 mm (optional 25 mm) | 20 mm (optional 25 mm) |
| Antriebsmotoren | Schrittmotoren | Schrittmotoren | Schrittmotoren | Schrittmotoren |
| inkl. CNC Schrittsteuerung und Steuerungssoftware | KinetiC-NC | KinetiC-NC | KinetiC-NC | KinetiC-NC |
| unterstützte Betriebssysteme | Windows 7,Win 8, Win 10 oder neuer | Windows 7,Win 8, Win 10 oder neuer | Windows 7,Win 8, Win 10 oder neuer | Windows 7,Win 8, Win 10 oder neuer |
| Stromversorgung | 380 Volt | 380 Volt | 380 Volt | 380 Volt |
| Vakuumtisch mit T-Nutschienen | 4 Vakuumzonen | 6 Vakuumzonen | 6 Vakuumzonen | 8 Vakuumzonen |
| Aufpreis optional: Vakuumpumpe oder Seitenkanalverdichter | 5,5 kW Vakuumpumpe + 1.416,10 € inkl. MwSt | 7,5 kW Vakuumpumpe + 1.773,10 € inkl. MwSt | 7,5 kW Vakuumpumpe + 1.773,10 € inkl. MwSt | 7,5 kW Vakuumpumpe + 1.773,10 € inkl. MwSt |
| Aufpreis optional: Automatische Zentralschmierung | + 452,20 € inkl. MwSt | + 452,20 € inkl. MwSt | + 452,20 € inkl. MwSt | + 452,20 € inkl. MwSt |
| Preis in EUR (inkl. MwSt) | 21.556,85 € | 30.987,60 € | 32.986,80 € | 38.484,60 € |
