Prägemaschine – Nadelpräger

Video

Allgemeine Infos

Material:z.B. Messing, Stahl, Edelstahl, Kunststoffe, Aluminium
Prägetiefe:0,02 – 0,2 mm je nach Material
Verfahrweg400 x 300 mm (Maschine S-400)
Anwendungsart:Prägen, Beschriften, Markieren, Signieren
Eilgang200 mm / Sekunde
Wiederholgenauigkeit:0,01 – 0,03 mm
Prägefrequenz:20 KHz
Verwendete Maschine & Zubehör:High-Z S400, Nadelpräger
Verwendete Software:ConstruCAM 3D

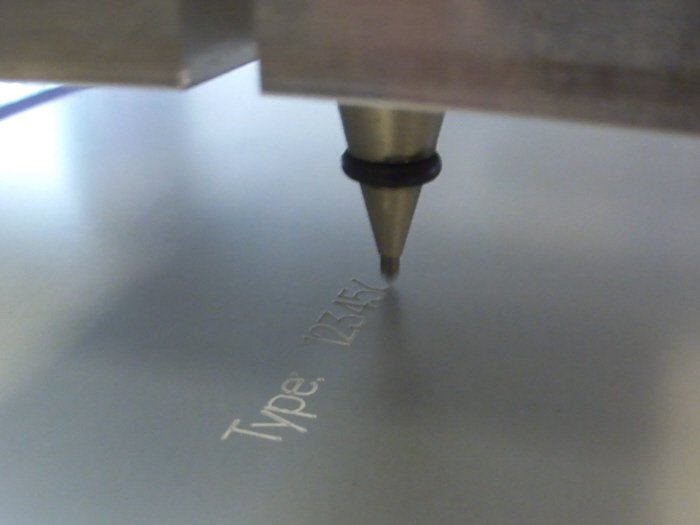

Die High-Z als Prägemaschine mit Nadelpräger


Unsere High-Z Maschinen sind als Prägemaschine bzw. Beschriftungsmaschine für beinahe alle harten, flachen und zylindrischen (zusammen mit Drehachse) Materialien einsetzbar. Insbesondere die S-400/T ist die richtige Wahl, um Schriften mit dem Nadelpräger auf Metall, Kunsstoff sowie Granit aufzubringen. Besonders gut dafür geeignet sind unsere Gravurschriften, die sauber auf das Material geprägt werden. Wählen Sie einfach eine Schriftart aus, projezieren Ihren Schriftzug auf das Werkstück, und lassen den Rest die Maschine erledigen.

Schriften prägen, gravieren, fräsen

Zudem haben Sie mit einer High-Z als Prägemaschine die Wahl zwischen einer Beschriftung per Ritzgravur ( Diamantgravur ) , Nadelpräger – Gravur oder Fräsgravur. Einige Werkstücke dürfen beispielsweise keine Ritzgravur erhalten, weil das Material an der Gravur brechen kann. An solchen empfindlichen Teilen muss die Gravur mit einem kleinen Radiusfräser erstellt werden.

Durch die unten offenen Rahmenkonstruktion der High-Z Maschinen sind Teile jeglicher Größe schnell und einfach zu beschriften.

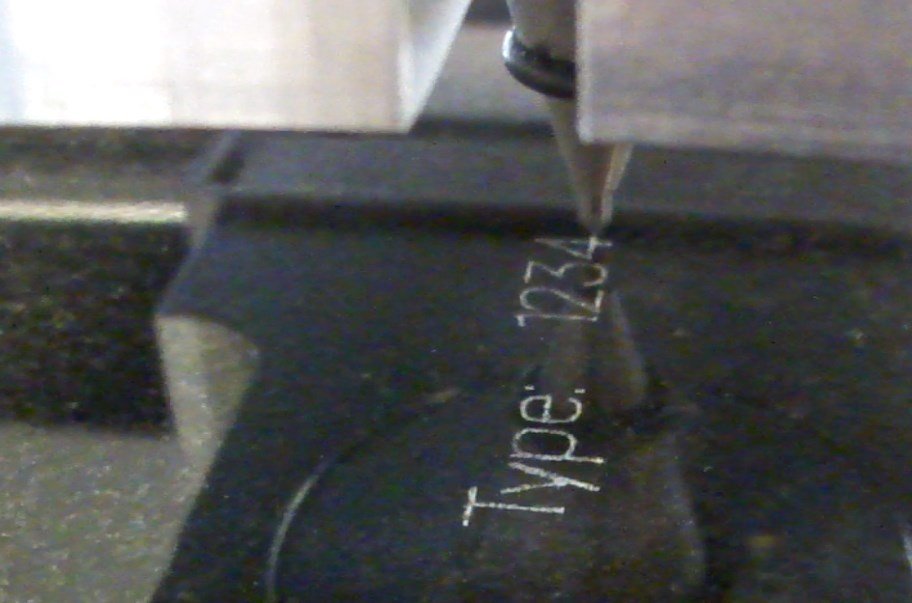

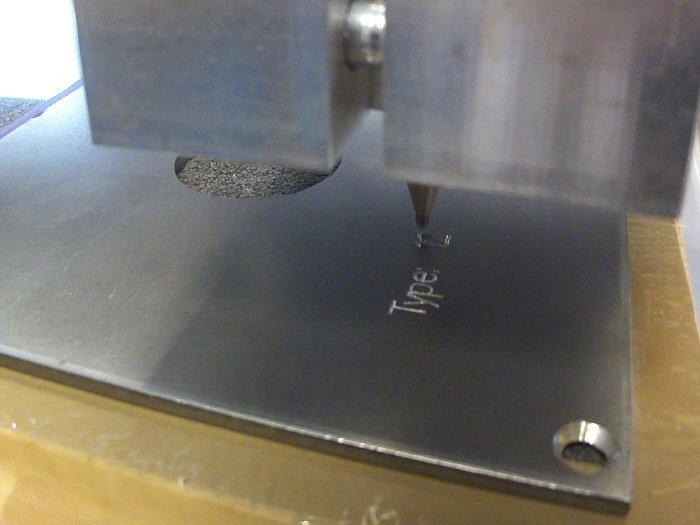

Metall, Granit und Kunststoff beschriften

Die High-Z/T CNC Fräse kann aufgrund Ihrer Flexibilität auch als hoch präzise und schnelle Prägemaschine bzw. Typenschild-Maschine eingesetzt werden. Generell eignet sich die Maschine für alle Signierungen, Beschriftungen sowie Prägungen auf Metall und Kunststoff, wie beispielsweise:

  • Messing
  • Stahl
  • Edelstahl
  • V2A
  • V4A
  • Granit
  • Aluminium
  • viele Kunststoffe

Viele überaus teure Beschriftungsmaschinen und Prägemaschinen erreichen weder die Präzision noch die Geschwindigkeiten unserer High-Z/T CNC Maschine. Daher ist die High-Z perfekt geeignet, um Granit, Kunststoff und Metall zu beschiften.

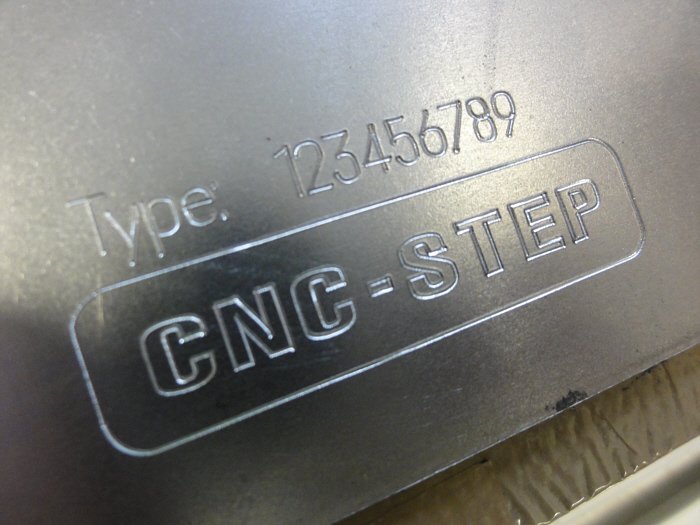

Typenschilder prägen ganz einfach

Ein weiterer Vorteil für Sie: Die von uns mitgelieferte Software beinhaltet ein Modul, in der es möglich ist, Ihre Typenschilder als JPG einzulesen, die CAD Daten (z.B. Schriften) einzubringen und auf das Typenschild zu projizieren. Mit dieser Vorschau  können Sie die Prägung am PC genau auf dem Typenschild positionieren, bevor die Maschine ihre Arbeit aufnimmt. Die dadurch eingesparten Fehlprägungen sparen Zeit, Nerven und Material ein. Serienschilder mit fortlaufenden Nummerierungen oder Buchstabenkombinationen zu prägen ist ebenso möglich.

Die Daten wurden mit Hilfe unserer kostenlosen CAD / CAM Software ConstruCAM-3D erzeugt.
