CNC Fräse ist nicht gleich CNC Fräse. Das wollen wir an einem Nachbau der High-Z Portalfräse zeigen.
Hier geht es nicht darum, die beste Fräsmaschine oder einen Testsieger zu ermitteln, sondern darum, den Unterschied zwischen der hochwertig gefertigten High-Z Fräse und Nachbauten sowie ander Billig-Produkte darzustellen.
Damit Sie nicht in die „BILLIGER – FALLE“ tappen!
Im Jahr 2004 stellten wir fest, dass es auf dem Markt der CNC Portalfräsmaschinen keine Anbieter gab, die ein gescheites Preis-Leistungsverhältnis Ihrer Produkte boten, worauf wir beschlossen, dieses zu ändern – mit Erfolg.
Auf eine Entwicklungsphase der Fräse High-Z von etwa 10 Monaten folgte die Markteinführung unserer High-Z CNC Fräse im Januar 2005.
Seit dem 12.01.2005 bis heute (Stand 12.01.2018) verkauften wir unsere High-Z Fräseinheit weltweit über 7300 mal. (Schauen Sie dazu bitte auch in den Auszug unserer Referenzen).
Dieser Erfolg beruht nicht zuletzt auf eine rast- und ruhelose “Chefetage”, die stets bemüht ist, die mechanischen sowie elektronischen Komponenten der High-Z Serie so exakt wie möglich aufeinander anzupassen und ggf. sogar noch weiter zu optimieren, um langfristige Qualität bei niedriegem Preis sichern zu können.
Leider wurde unsere High-Z Bauweise schon wenige Monate nach der Markteinführung von einer deutschen Firma beinahe 1:1 kopiert und heute auf des Kopierers Internetseite als eigene ultimative Errungenschaft aus 2005 angeboten !
Zudem versuchten auch einige andere „Firmen“ den Nachbau. Alles, was an diesen Maschinen gleich den unseren ist, ist eventuell die ähnliche Optik, sonst nichts !
Bis heute wurde die High-Z nachweislich nach unserer Markteinführung im Januar 2005 von 5 weiteren „Mitbewerbern“ bis hin nach Griechenland kopiert . Diese sind teilweise „Hinterhof- und Garagenfirmen“, die sich für den Interessenten jedoch durch eine hochmoderne Internetseite professionell präsentieren !
Das alles veranlasste uns dazu, eine der Maschinen dieser scheinbar so seriösen Nachahmer einmal selber als Neugerät zu erwerben und auf den “Prüfstand” mit unseren kleinen CNC Test zu schicken.
Leider hat sich die Stiftung Warentest noch nicht mit solchen „preiswert“ – CNC- Graviermaschinen beschäftigt, um die eindeutigen Testsieger am Markt zu ermitteln. Das alles veranlasste uns auch, unsere neue 5-Kanal CNC Steuerung mit samt der High-Z CNC Portalfräse vom Tüv im Jahr 2011 prüfen / zertifizieren zu lassen.
Das unserer Meinung nach erschreckende Testergebnis finden Sie in Wort und Bild auf dieser Page.
Wir haben bewusst einige Komponenten dieser Nachbau-Maschine verschleiert dargestellt oder nur kleinste Ausschnitte gefilmt und fotografiert, um diesen Anbietern keinen wettbewerblichen Nachteil mit diesem Test zu bereiten. Mittlerweile werden im Internet von 5 verschiedenen Anbietern Nachbauten unserer High-Z Maschine angeboten.
Alle folgenden Behauptungen und Aufstellungen wurden unter 6-fach personellen Zeugnis erstellt und entsprechen der Realität.
Wir holten die „Eigenbau“ – CNC Maschine selber beim “Hersteller” ab, der uns an der Bordsteinkante empfing um die Maschine zu übergeben. Von einer Firma weit und breit nichts in Sicht ?! Erste Zweifel an der Seriosität machen sich breit.
Eine Vorführung oder einige Ratschläge zu der Maschine und Software – Fehlanzeige. Man gibt uns zu verstehen das sonst niemand momentan verfügbar ist wegen Krankheit. Zitat: „Die Bedienung kann aber jeder“. – Nun denn.
In unserer Fabrikation angekommen packten wir gleich alles mit Hochspannung aus
Was uns sofort ins Auge fiel:
Die CNC Maschine ist augenscheinlich bis auf eine unserer Meinung nach ungünstigeren Z-Achsenkonstruktion ( hoch angepriesene, geschlossene C-Konstruktion ) zu über 90% baugleich unserer original High-Z CNC Fräsmaschine.
| Wir haben keinerlei Dokumentation erhalten, nicht einmal eine Betriebsanleitung nach DIN, von einer CE Erklärung ganz zu schweigen !! |
Im Anschluss an die Sichtprüfung stellten wir fest, dass auf der CD nicht eine brauchbare Datei zu finden war. Die CD haben wir auf Anfragen bis heute ( 3 Wochen nach dem Kauf ) nicht nachträglich per Post erhalten. Allerdings wurden die Dateien 14 Tage später per Mail zugesendet.
Ein kopiertes Beiblatt zeigt auf, wo die beschrifteten Stecker an der Steuerung anzuschließen sind. Eine Beschriftung auf der Steuerung fehlte leider völlig. Nach erfolgtem Anschluss aller Stecker und Einstellung der Parametrie ( Einstelldaten ebenfalls auf 3 DIN A4 Zetteln als Kopie vorhanden ) kam der erste Probelauf.
Die zuerst erforderliche Referenzfahrt scheiterte in der Z Achse und wird von uns abgebrochen. Die Steuerung wird ausgeschaltet und wir stellen fest, das die Z-Achse komplett mechanisch in sich verklemmt ist. Die Spindel löst sich nach ca. 12 Umdrehungen mit der Zange, der Motor schafft es dennoch nicht, die Z-Achse zu verfahren.
Die Ursache war nach Öffnen der Verteilerdosen schnell ermittelt: Der Motor der Z Achse ist völlig falsch angeschlossen und die Mechanik in sich verklemmt ! Die Laufbuchsen sind nicht auf den richtigen Bohrungsdurchmesser gebracht worden und etwa 0,02mm zu eng. Zudem scheinen die Führungen oben und unten nicht parallel zueinander zu stehen.
Einige wichtige Fakten stehen somit bis hierher fest:
| 1. Es gab nie eine Endkontrolle oder Funktionsprüfung, wie sie eigentlich zwingend erforderlich ist! 2. Es existiert keinerlei CE Erklärung, ohne die diese Maschine innerhalb der EU nicht betrieben werde darf (man bedenke hier einmal den Störungsfall eines Brandes in der Steuerung, die entsprechend nicht EMV-geprüft wurde) !!! |
Prüfung der vom „Hersteller“ angegebenen Genauigkeit von maximal 0.02 mm
Unsere High-Z Werbung verspricht dem Kunden eine Genauigkeit beim Umkehrspiel von +-0,02-0,03mm. Diese Maschine sollte also laut den “Herstellerangaben“ mindestens doppelt so genau arbeiten können wie unsere High-Z mit Trapezgewindespindeln!
Mit den Ergebnissen des Axialspieles war diese “Hersteller”-Angabe logischerweise jedoch als ebenso utopisch zu erwarten wie die Angabe der Wiederholgenauigkeit von 0,01mm. Hinzu kam noch das extreme Höhenspiel innerhalb der verwendeten Bronce-Standart Mutter und der Spindeln.
Prüfung des Umkehrspieles an der CNC-Fräse (Herstellerangabe 0.01 mm) visuell
Also testeten wir zuerst einmal das Spiel in den Komponenten Broncemutter zur Trapezgewindespindel sowie das Spiel innerhalb der Linearführungen.

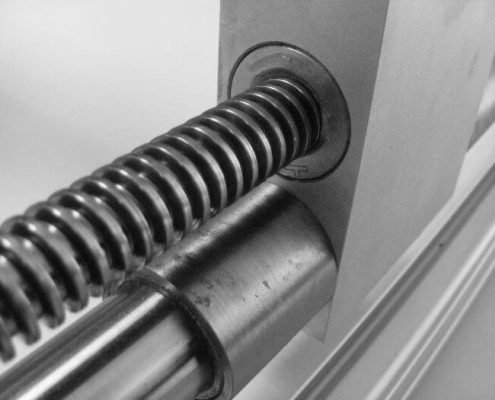

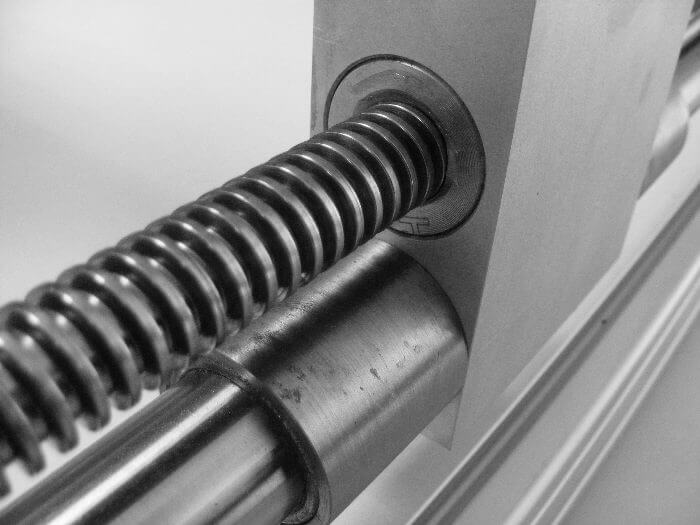

Radialspiel zwischen X-Spindel und Mutter etwa 0,8mm VIDEO
Umkehrspiel zwischen X-Spindel und Mutter vorne etwa 0,28mm VIDEO
Umkehrspiel zwischen Y-Spindel und Mutter ca. 0,3mm VIDEO
Die oben angegebenen Werte des Umkehrspieles wurden nachträglich in der Software WIN PCNC mit Nullfahrt und anschliessenden Richtungswechsel so genau wie möglich ermittelt.
Nachdem wir auf solche groben Mängel stiessen, wollten wir es uns nicht entgehen lassen, einen Blick in die Elektronik zu werfen. Wir wissen nicht, ab die Angabe einer vorhandenen CE-Erklärung wirklich den Tatsachen entspricht, da selbst wir einige kleinere Probleme hatten, unsere Steuerung einer positiven EMV-Endprüfung mit entsprechend positiven Ergebnis zu unterziehen.
Wir zweifeln dieses jedoch stark an und geben die ganze Angelegenheit zur Sicherheit der Bundesnetzagentur und dem Amt für Arbeitsschutz zur Prüfung weiter, da wir einen erheblichen Sicherheitsmangel in der gesamten Elektronik befürchten.
Zu Guter Letzt eine völlig neue Definition für den Begriff “Loslager” VIDEO
| Die „Lagerung“ nur als Führung! Die Axialkäfte gehen voll auf die Motorlager und werden nicht weiter abgefangen, wie eigentlich vom Hersteller versprochen! Mechanische Grundkenntnis im Maschinenbau ist hier anscheinend nicht vorhanden. Wie auch, wenn man eine komplette Maschine nur kopieren kann! Mehr schlecht als recht! |
Hier noch ein abschließend ein ebenso erschreckendes Video einer Maschine eines Nachahmers unserer Konstruktion ( die gezeigte Maschine war die erste Eigenkonstruktion dieser „Firma“ ).
Wir wurden darauf aufmerksam, nachdem sich 3 Interessenten unserer High-Z über die mangelhafte Genauigkeit dieser CNC Maschinen von Firma XYZ bei diesen Maschinentyp beklagten und ein Kunde sich sogar bereit erklärte, seine eigene mägelbehaftete Maschine bei einer Vorführung einer High-Z in unserem Hause mit zu bringen.
Dabei entstanden diese Videoszenen. Auch dieser „Hersteller“ verkauft die Maschinen unter Angabe der Fähigkeit, durch die hohe Verwindungssteifigkeit der Maschine in Messing und Aluminium auf 0,02-0,03mm exakt fräsen zu können !
Wir konnten die angegebene Fähigkeit nicht einmal unter minimaler axialer Schlittenbelastung von ca. 10 Nm nachvollziehen. Diese Maschine wurde von uns in Zahlung genommen und ist seit dem Zeitpunkt Bestandteil der Fa. CNC-STEP.
Wir sind erschrocken, mit welcher Dreistigkeit einige Händler bzw. „Hersteller“ ( teilweise in Schuppen und Garagen ansässig ) meinen, Ihre Kunden verschaukeln zu können und halten die „Geschäftspraktiken“ schlechthin für Betrug. Zudem kommt ein derart hohes Mass an fachlicher Inkompetenz einiger „Bastler“, wie wir es nicht erwartet hatten.
Uns ist bislang nicht bekannt, dass man mit einer herkömmlichen nach DIN 103 gefertigten Mutter, einer also nicht speziell angepassten TR16 Rotguss oder Messingmutter ( 7H ) eine Genauigkeit von besser als 0,2mm Axialspiel am Flankendurchmesser erzielen kann, da diese Toleranz-Werte für gerollte Spindeln ( 7e ) und gedrehte Muttern festgelegt sind ( Nach DIN 103 ) ! Infoblatt über die Toleranzen gibt es hier.
Beim Kauf einer CNC Fräsmaschine können Sie auf Sprüche wie : “ Nur wir haben 15 verschiedenen Baureihen „ ( wozu soll das sinnvoll sein ? ) und “ Wir sind die CNC Experten“, ( das wird der Kunde schon selber merken wenn dem so ist ) “ Jeden Tag stehen Ihnen 45 Fachleute zur Seite“, riesige nicht überschaubaren Produktpaletten, Fotos von grinsenden Verkäufern garantiert verzichten und besser auf Ihre eigene Intuition vertrauen !
Der sinnvollste Weg zu einem maßgeschneiderten und hochqualitativ verarbeiteten Produkt ist jedoch unserer Meinung nach die eigene Überzeugung vom Produkt sowie vorweisbare Referenzen des Verkäufers etc.
Wir setzen zusammen mit unseren 19 Mitarbeitern nach wie vor auf individuell angepasste Komponenten, auf Ihre Bedürfnisse abgestimmte Beratung und den persönlichen Kontakt zum Kunden ! CNC Fräsmaschinen kann man nicht über einen Online-Shop vertreiben !! Das ist in unseren Augen ebenfalls nicht seriös !
Es bedarf hier kompetenter Beratung bis „in die Zehenspitzen“.
zu unseren Trapezgewinde – Maschinen ( Kugelumlaufspindel – CNC Fräsen natürlich ebenso lieferbar ) und zur Genauigkeit der von uns verwendeten mechanischen Komponenten an der High-Z Fräse:
Von Hand angepasste Muttern
Bei uns werden die hochfesten Nylatron-Muttern mit Untermass angeliefert und dann individuell der Spindel angepasst. Ebenso werden bei uns in der Produktion jede einzelne Buchse auf die verwendete Linearführung angepasst. Das erfordert natürlich zusätzliche Zeit und somit auch Investition in das Endprodukt !!
Vorführungen jeden Tag
Gerne können Sie sich nach vorheriger Absprache bei uns in der Produktion eine Maschine vorführen lassen. Wir werden Ihnen auf Verlangen auch eine Messuhr an eine zur Auslieferung bereitstehenden Maschine anlegen. Oder schicken Sie uns eine Datei und das Material, welches Sie bearbeiten müssen. Wir erstellen Ihnen ein Video über die Bearbeitung und Machbarkeit mit unseren Maschinen.
Unser Name wird auch weiterhin für hohe Qualität stehen.
| Achtung: Dieser CNC Test zu den bevor beschriebenen CNC-Fräsmaschinen bzw. Fräsen, Graviermaschinen, steht nicht mit der Firma Stiftung Warentest oder einem anderen akkreditierten Institut in Verbindung und wurde von uns in Eigenregie durchgeführt. Hier geht es nicht darum einen CNC-Fräsmaschinen Testsieger zu ermitteln oder Produkte von Mitbewerbern in den Schmutz zu ziehen ! |
Dieser Bericht dient lediglich der Aufklärung der Interessenten, die oft im guten Glauben in eine teure Falle tappen.
Lesen Sie auch bitte unseren Bericht zu CNC Bausatzmaschinen, um zu erfahren, wie es schon einigen Kunden von unseriösen Anbietern ergangen ist.
Einige Vergleichsvideos zu unserer original High-Z CNC Anlage
CNC Arbeiten, wie das Fräsen in Aluminium Messing oder Stahl, ist mit unserer Maschine absolut exakt durchführbar:
Messergebnisse an der High-Z bei unserem CNC Test:

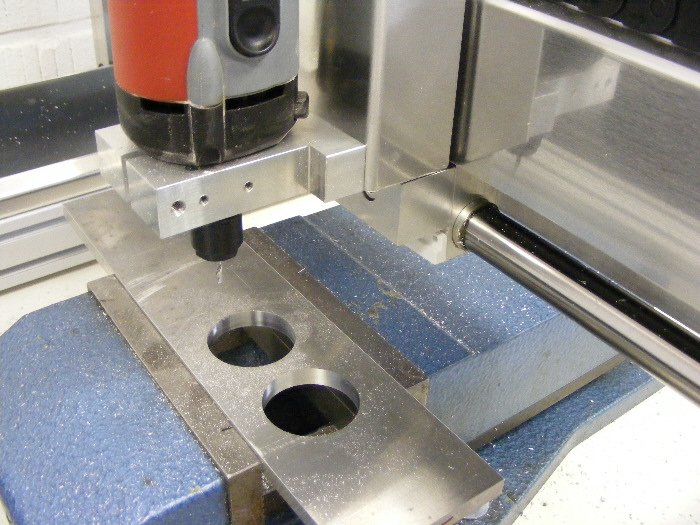

Zirkularfräsen mit der High-Z CNC-Fräse von CNC-STEP

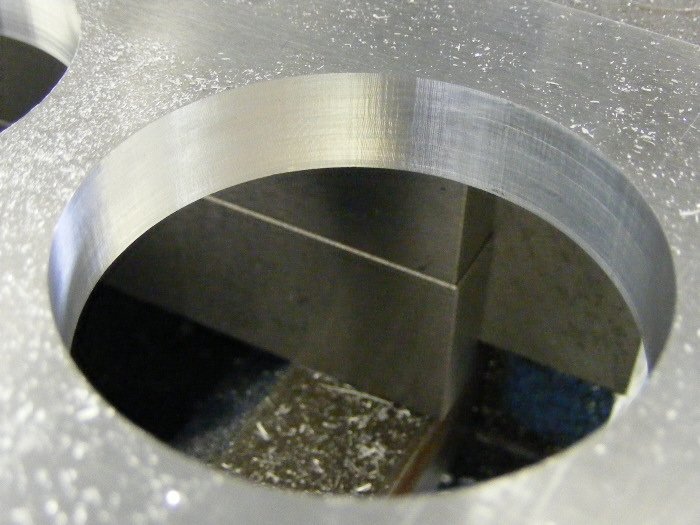

Dank der fast spielfreien, speziell von uns angepassten Mechanik und Spindelkomponenten lässt es die High-Z Serie sogar zu, dickes Aluminium und sogar Stahl paßgenau ( H8 ) Zirkular zu fräsen !! Hier gibts das Video dazu!! Daran konnten bis heute die meisten Mitbewerber nicht anknüpfen.
