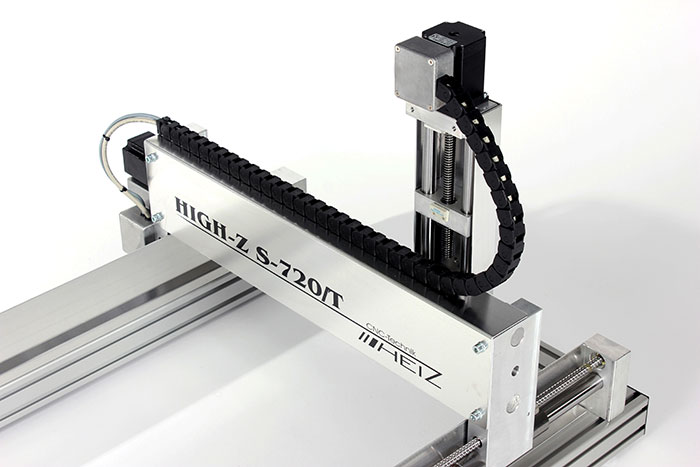

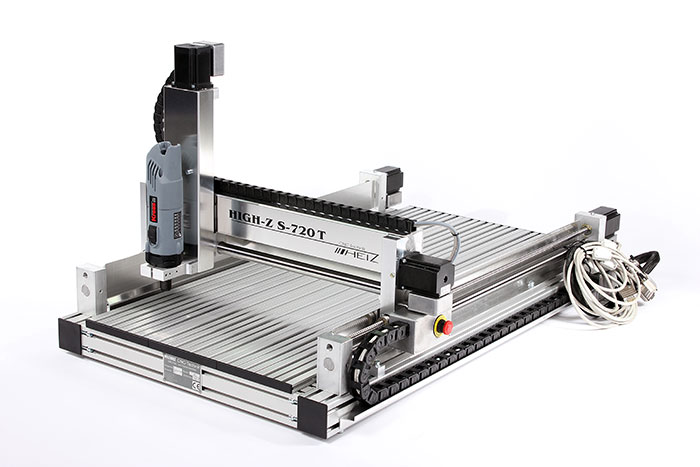

High-Z/T Highspeed CNC Fräse mit Kugelgewindespindel für top Wiederhol – Genauigkeit (0,01mm) und echter Highspeed!
Wenn Ihr Fokus bei der CNC Bearbeitung auf die beiden Kriterien Geschwindigkeit und Präzision ausgelegt ist, so ist die T-Serie der High-Z Highspeed Portalfräse die richtige Entscheidung. Diese beiden Kriterien meistert die T-Variante durch die Kugelrollspindeln und Hybridmotoren mit Leichtigkeit
Höhere Genauigkeit – Kugelgewindespindeln bringen Top Highspeed CNC – Performance
Die High-Z T Serie zeichnet sich besonders durch Ihre Zusatzfeatures aus. So kommt diese CNC Maschine mit Kugelgewindespindeln für eine noch höhere Genauigkeit im Vergleich zur Standard Serie und einer wesentlich verbesserten Performance daher. Die Vorschubgeschwindigkeiten erreichen bei der Highspeed T-Serie beachtliche 34.000 mm pro Minute ( nur in Verbindung mit CAM-Software KinetiC-NC ) !
Es gibt derzeit keine vergleichbar schnelle und präzisere CNC Maschine am Markt in diesem Preissegment
Die Wiederholgenauigkeit dieser CNC Fräsmaschine liegt bei lediglich kaum mehr messbaren ca. 0,01 mm. Das Umkehrspiel liegt bei gerade einmal 0,015 mm.

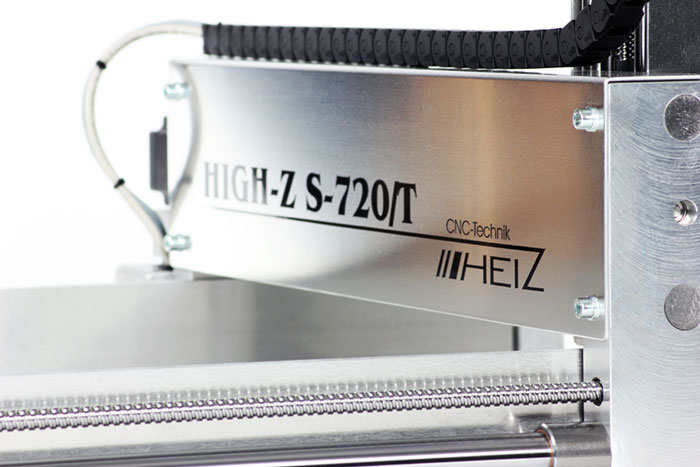

Diese Genauigkeit verdankt die Portalfräse der hochpräzisen Kugelgewindespindel, den bürstenlosen Hybridmotoren und nicht zuletzt aller exakt gefertigten mechanischen Komponenten. Natürlich ist auch die High-Z S-720/T vom EMV zertifiziert.
Für den Einsatz im Schichtbetrieb einsetzbar
Durch den Einsatz hochwertiger Komponenten und allen händisch angepassten, mechanischen Komponenten im Bezug auf Spielfreiheit ist diese Maschine auch als Dauerläufer einsetzbar. Im Zusammenspiel mit unserer industrietauglichen CAM Software KinetiC-NC und Ihrem Netzwerk-POD ist sie dazu noch unschlagbar im Punkto Prozesssicherheit.
Und wenn die T-Serie noch zu hochpreisig für Sie sein sollte:
Unsere low cost Einsteiger-Fräse
High-Z Standard ( unterscheidet sich lediglich durch die zur Verwendung kommenden, preiswerteren Antriebsspindeln von der T-Serie )
Video: Kundenstimme zur High-Z
Video: 3D Intarsien aus Holz fräsen mit der High-Z
Video: Fräsen von Titan und Alu mit der High-Z
Technik, Lieferumfang , Preis
Technische Details der High-Z CNC Portalfräse mit
Kugelgewindespindeln
S 720 T
Artikelnummer
1102 0002
Antriebstechnik
Bürstenlose Marken-Hybrid-Motoren mit jeweils 4,2 A Belastbarkeit (2 Motoren für die lange Achse (Kein Riementrieb, dadurch kein Verzug im Portal durch Lasttrum oder Leertrum, selbst bei hohen Schnittkräften))
Verfahrweg X
720 mm
Verfahrweg Y
420 mm
Verfahrweg Z
110 mm
Max. Durchfahrhöhe Z (Oberkante Rahmen, Unterkante Brücke)
103 mm
Max. Höhe des zu bearbeitenden Werkstückes
Beliebig ! Rahmen der Maschine ist nach unten hin offen ! Beispielsweise kann die Maschine auf einem 5 Meter hohen Werkstück befestigt werden und dort Fräsarbeiten oder Gravurarbeiten am Werkstück erledigen
Aufspannfläche X
1110 mm
Aufspannfläche Y
510 mm
Gewicht
39,5 kg
Länge gesamt X
1116 mm
Breite gesamt Y
690 mm
Höhe gesamt Z
570 mm
Führungen X/Y Ø
22/22 mm
Führungen Z Ø
16 mm
Zusätzliche Linearführungen auf X / HIWIN
– / optional
Schritte/Umdrehungen bei 1/10 Micro-Schritt
2000
Ø Kugelgewindespindel X/Y/Z
12/12/12 mm
Steigung Kugelgewindespindel
10 mm
Programmierbare Auflösung
0,005 mm
Umkehrspiel
+/- 0,015 mm
Wiederholgenauigkeit
0,01 mm
Max. Verfahrgeschwindigkeit, gemessen in der Diagonalfahrt X + Y
34 m/min ( in Verbindung mit CAM Software KinetiC-NC )
12 m/min ( in Verbindung mit CAM Software WinPC NC oder Mach3 )
Arbeitsgeschwindigkeit max. pro einzelner Achse ( X und Y )
12 m/min ( in Verbindung mit CAM Software KinetiC-NC )
8 m/min ( in Verbindung mit CAM Software WinPC NC oder Mach3 )
Alle Angaben in Abhängigkeit zur Konturform und Material
Digital CNC Steuerung Zero3 / 5-Kanal
✓
Unterstützte Betriebssysteme mit Software
WINPC-NC, MACH3, EMC, Linux CNC: Windows / Linux
✓
inkl. Vollversion Software CADCAM ConstruCam 3D mit
Postprozessor für WINPC-NC und MACH3
