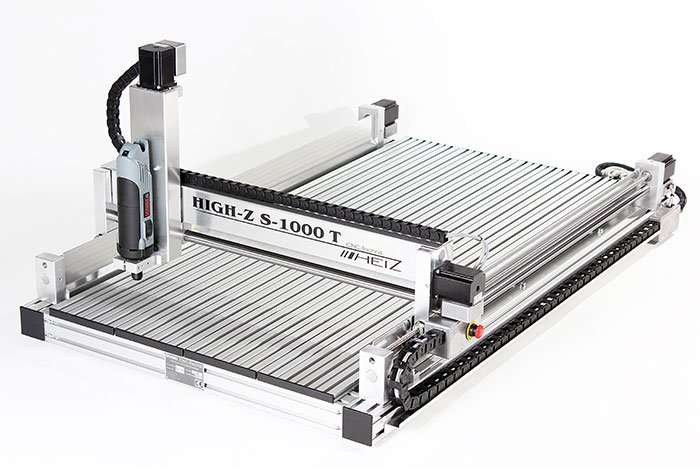

Desktop CNC Fräse mit Kugelrollspindeln und bürstenloser Hybrid Motorentechnik für ultimative Präzision (0,01mm) und Geschwindigkeit!
Mit der High-Z S-1000/T Desktop CNC Fräse sind sie auf der sicheren Seite, wenn sie noch mehr Geschwindigkeit ( bis zu 30 Metern / Minute) und höchste Präzision als Anforderung stellen.
Mit Kugelrollspindeln und CAM Software ConstruCAM-3D zur High-Speed Fräse.
Desktop CNC Fräse mit dem Plus an Genauigkeit und Performance
Die CNC Fräse hat eine altbewährte und ausgereifte Technik mit einem Zusatz-Plus an Leistung, dem Kugelgewindetrieb.
Die High-Z der T-Serie wurde speziell konzipiert für eine verbesserte Präzision (Wiederholgenauigkeit etwa 0,01 mm) und unmittelbar mit den verbauten Kugelrollspindeln im Zusammenhang stehenden verbesserten Fahrgeschwindigkeiten bis zu 30.000 mm pro Minute! Die ständig weiterentwickelte Performance der Maschine ist beim fräsen deutlich spürbar und spiegelt sich in Ergebnis wieder.
Ein beliebtes Modell bei unseren Kunden – die 1000/T

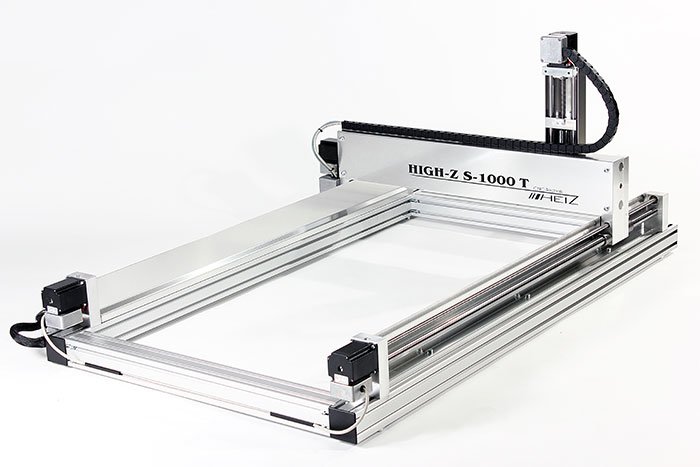

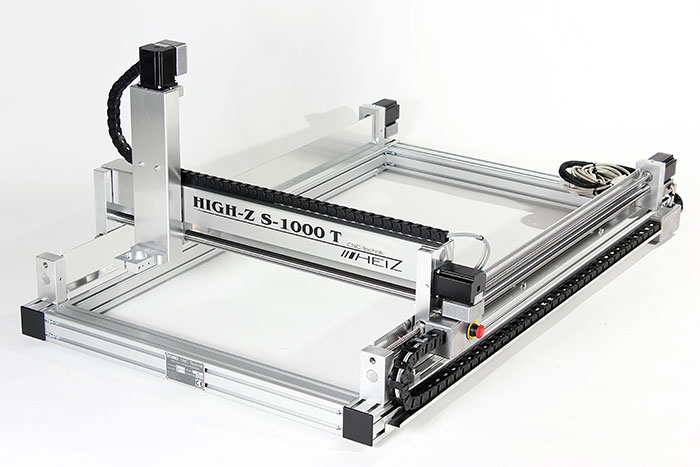

Die S-1000/T Desktop CNC Fräse gehört aufgrund der größeren Bearbeitungsfläche zu den beliebtesten Modellen der High-Z Reihe. Sie ist quasi der Bestseller unter der Bestsellerserie High-Z. Die Portalfräsmaschine wird ab Werk mit einem offenen Rahmen gebaut, sodass Sie beispielsweise mit der Maschine Gitarren anfertigen oder Schaltschränke fräsen können. Diese Flexibilität schätzen unsere Kunden aus dem Bereichen des Schaltschrankbaus, Modellbau und Instrumentenbau sehr.
Dank bürstenloser Hybrid – Antriebsmotoren auch Schichtdienst tauglich
Der XYZ Tisch High-Z ist mit seinen bürstenlosen Hybrid Motoren für Kleinserien oder die Einzelfertigung genauso einsetzbar wie für stundenlange 3D Arbeiten im Schichtbetrieb. Unzählige Firmen arbeiten bereits im Schichtbetrieb rund um die Uhr mit unseren kleinen CNC Einheiten, egal ob als stand alone Einheit oder integriert in eine Fertigungsstraße.
High-Z Standard ( unterscheidet sich lediglich durch die zur Verwendung kommenden, preiswerteren Antriebsspindeln von der T-Serie )
Video: Kundenstimme zur High-Z
Video: Vergütungsstahl 1.2510 mit der High-Z/T Serie fräsen
Video: FOAMGLAS® fräsen mit der High-Z
Technik, Lieferumfang , Preis
Technische Daten der High-Z CNC Portalfräsen mit
Kugelgewindespindeln
S 1000 T
Artikelnummer
1103 0002
Antriebstechnik
Bürstenlose Marken-Hybrid-Motoren mit jeweils 4,2 A Belastbarkeit (2 Motoren für die lange Achse (Kein Riementrieb, dadurch kein Verzug im Portal durch Lasttrum oder Leertrum, selbst bei hohen Schnittkräften))
Verfahrweg X
1000 mm
Verfahrweg Y
600 mm
Verfahrweg Z
110 mm
Max. Durchfahrhöhe Z (Oberkante Rahmen, Unterkante Brücke)
103 mm
Max. Höhe des zu bearbeitenden Werkstückes
Beliebig ! Rahmen der Maschine ist nach unten hin offen ! Beispielsweise kann die Maschine auf einem 5 Meter hohen Werkstück befestigt werden und dort Fräsarbeiten oder Gravurarbeiten am Werkstück erledigen
Aufspannfläche X
1390 mm
Aufspannfläche Y
690 mm
Gewicht
45 kg
Länge gesamt X
1396 mm
Breite gesamt Y
870 mm
Höhe gesamt Z
570 mm
Führungen X/Y Ø
22/22 mm
Führungen Z Ø
16 mm
Zusätzliche Linearführungen auf X / HIWIN
– / optional
Schritte/Umdrehungen bei 1/10 Micro-Schritt
2000
Ø Kugelumlaufspindel X/Y/Z
12/12/12 mm
Steigung Kugelgewindespindel
10 mm
Programmierbare Auflösung
0,005 mm
Umkehrspiel
+/- 0,015 mm
Wiederholgenauigkeit
0,01 mm
Max. Verfahrgeschwindigkeit, gemessen in der Diagonalfahrt X + Y
34 m/min ( in Verbindung mit CAM Software KinetiC-NC )
12 m/min ( in Verbindung mit CAM Software WinPC NC oder Mach3 )
Arbeitsgeschwindigkeit max. pro einzelner Achse ( X und Y )
12 m/min ( in Verbindung mit CAM Software KinetiC-NC )
8 m/min ( in Verbindung mit CAM Software WinPC NC oder Mach3 )
Alle Angaben in Abhängigkeit zur Konturform und Material
Digital CNC Steuerung Zero3 / 5-Kanal
Unterstützte Betriebssysteme mit Software
WINPC-NC, MACH3, EMC, Linux CNC: Windows / Linux
inkl. Vollversion Software CADCAM ConstruCam 3D mit
Postprozessor für WINPC-NC und MACH3
