Oszillierendes Tangentialmesser EOT-3


Tangentialmesser Modell „EOT-3“ CNC Schneideeinheit


YouTube

Mit dem Laden des Videos akzeptieren Sie die Datenschutzerklärung von YouTube.
Mehr erfahren

Video laden

PGRpdiBjbGFzcz0nYXZpYS1pZnJhbWUtd3JhcCc+PGlmcmFtZSB3aWR0aD0iMTUwMCIgaGVpZ2h0PSI4NDQiIHNyYz0iaHR0cHM6Ly93d3cueW91dHViZS1ub2Nvb2tpZS5jb20vZW1iZWQvNjBIdE93TnoxaGM/ZmVhdHVyZT1vZW1iZWQiIGZyYW1lYm9yZGVyPSIwIiBhbGxvdz0iYWNjZWxlcm9tZXRlcjsgYXV0b3BsYXk7IGVuY3J5cHRlZC1tZWRpYTsgZ3lyb3Njb3BlOyBwaWN0dXJlLWluLXBpY3R1cmUiIGFsbG93ZnVsbHNjcmVlbj48L2lmcmFtZT48L2Rpdj4=

Oszillierendes Tangentialmesser zum CNC Schneiden

CNC Schneideeinheit zum Konturschneiden von Dichtungsmaterialien, Teppich, Hartschaum, Pappe, Leder und Kork. Mit dem oszillierenden Tangentialmesser EOT-3 wird Ihre CNC Fräse zum Flachbett Schneideplotter. Mit dem Tangentialschneidemodul können Sie beliebige Formen auch aus Materialien ausschneiden, die zu weich zum fräsen sind (Gummi, Kork, Leder).



ab 1.655,29 €

(inkl. MwSt)

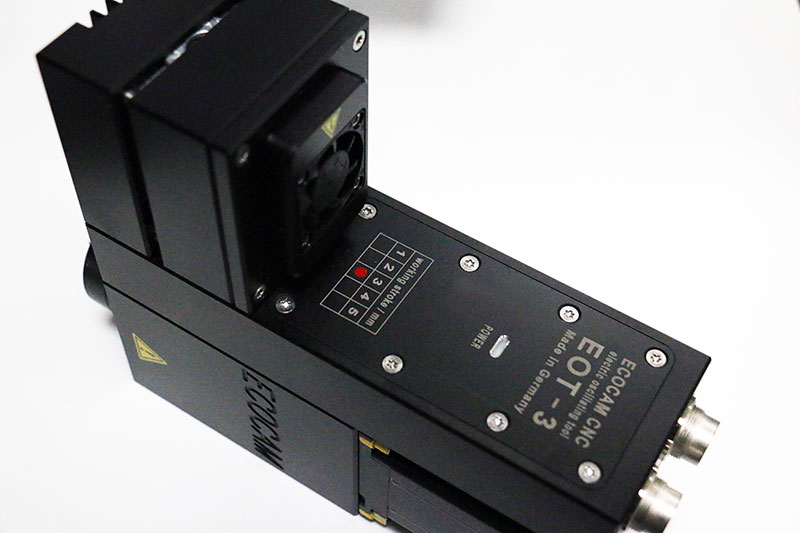

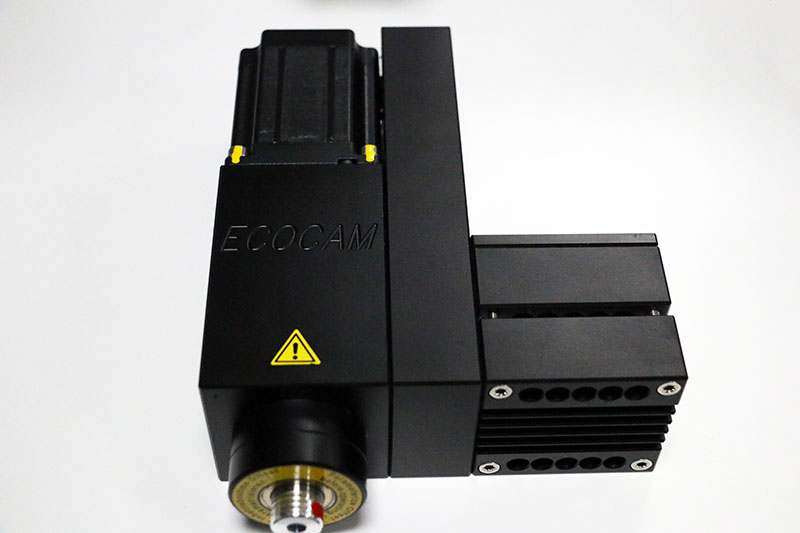

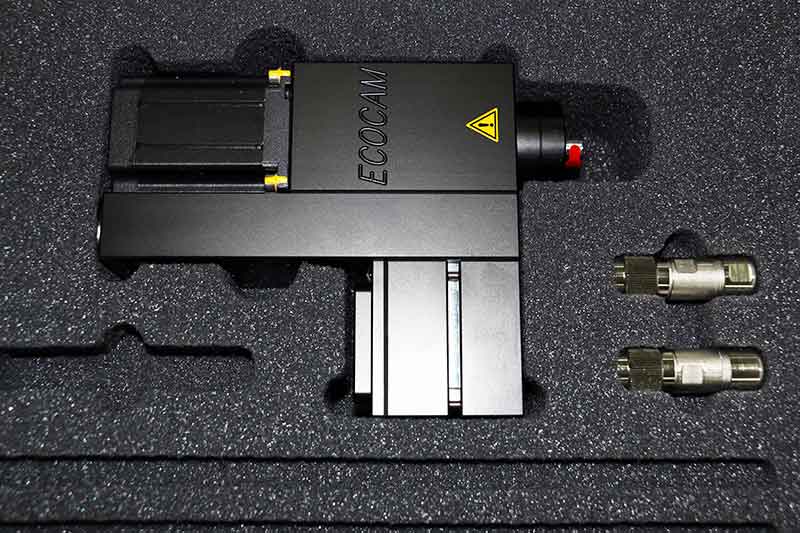

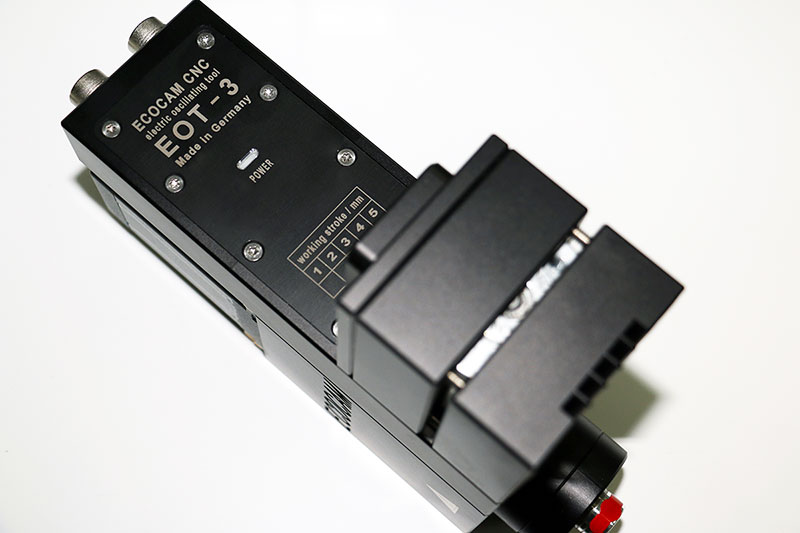

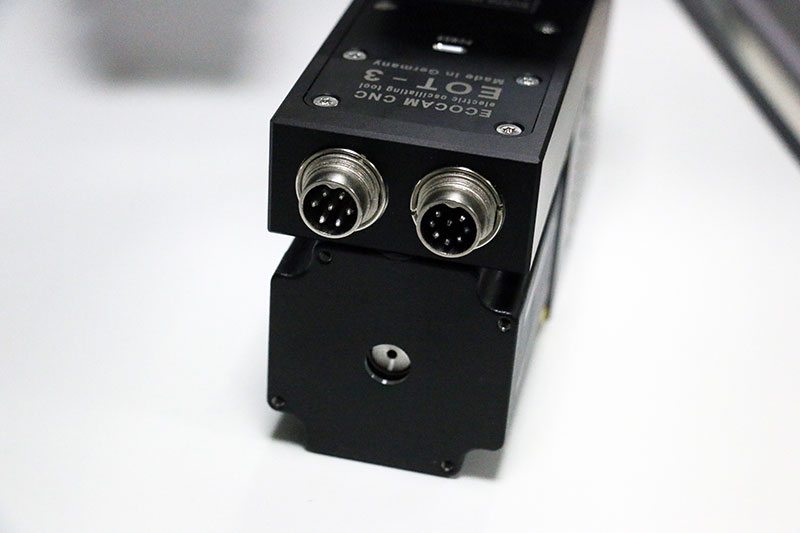

Oszillierendes Tangentialmesser EOT-3 zum oszillierenden Schneiden


Das oszillierende Tangentialmesser EOT-3 lässt sich mit allen von uns angebotenen CNC-Maschinen einfach ansteuern.

Es eignet sich besonders für präzises Schneiden von Dichtungsmaterialien, Leder, Pappe, Kork, in großer Stärke. Und auch ein 50mm Schaumstoff wird in sauber und einwandfrei geschnitten.

Dauerhaft höchste Qualität und Präzision der einzelnen Komponenten sind sichergestellt. Ersatzteile und Zubehör wie beispielsweise Messer-Klingen sind grundsätzlich sofort ab Lager lieferbar.

Während ein kraftvoller Oszillationsmotor die Klinge schnell auf und ab bewegt, dreht ein Stellantrieb die Schneide jeweils in Schnittrichtung. So können Sie auch feste und dicke Materialien wie beispielsweise feste und dicke Isoliermaterialien präzise und schnell scheiden.


Das EOT-3 verfügt über eine offene Schnittstelle. Somit kann das Tangentialmesser auch mit CNC-Maschinen anderer Hersteller betrieben werden!

Aufbau:

  • CNC-gefertigtes, robustes Vollmetallgehäuse zur optimalen Vibrationsdämpfung
  • Präzisionsgeschliffene Kinematik für dauerhafte Präzision.
  • Mehrfach kugelgelagerter Antriebsmotor
  • Optoelektronische, berührungs- und verschleißfreie Erfassung der Klingenlage
  • Problemlose Anbindung an Anlagen verschiedener Hersteller

Technische Daten:

  • Versorgungsspannung Steuerelektronik : 12V=
  • Spannung Oszillationsmotor : 12 – 24V=
  • Oszillation: ca. 3500-7000 Hübe/ Minute; je nach Hub (1,0 / 2,0 / 3,0 / 4,0 / 5,0 mm)
  • Abmessungen : ca. 86 x 58 x 220mm
  • Oszillationshub kann durch Austausch eines einzelnen Bauteils an verschiedene Anforderungen angepasst werden.

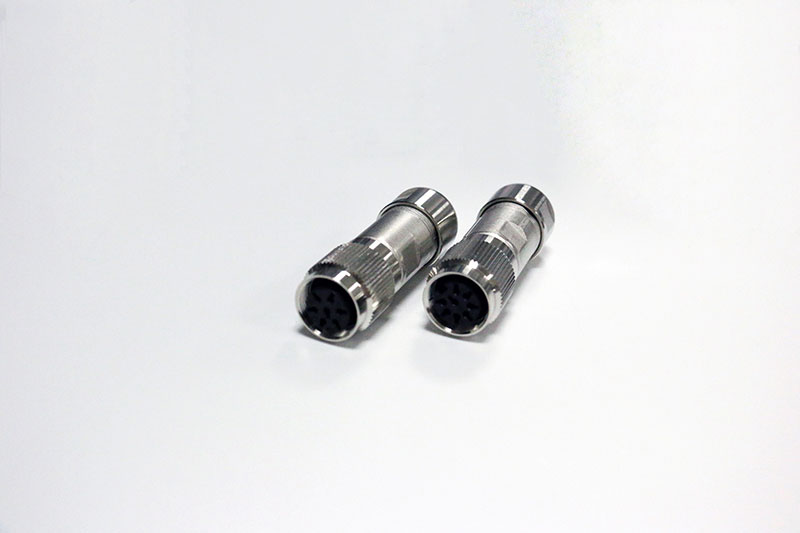

  • Schnelle und einfache Montage durch zentralen Steckverbinder und genormte 43mm-Aufnahme.

Typische Anwendungen:

  • Dichtungsmaterialien
  • Kohlefaser-Prepregs
  • Wellpappe / Hartkarton
  • Leder und Kork
  • Gewebe und Folien
  • Hartschaumplatten
  • Teppichboden
  • Filz
  • Isoliermaterialien
  • GUMMI

Eigenschaften im Überblick:

  1. Stellantrieb über hochwertige Schrittmotoren; Servomotoren optional erhältlichTangentialschneidemesser_oszillierend_tangential_knife_Erklaerung_Ansichten
  2. Robustes, CNC-bearbeitetes Alu-Gehäuse

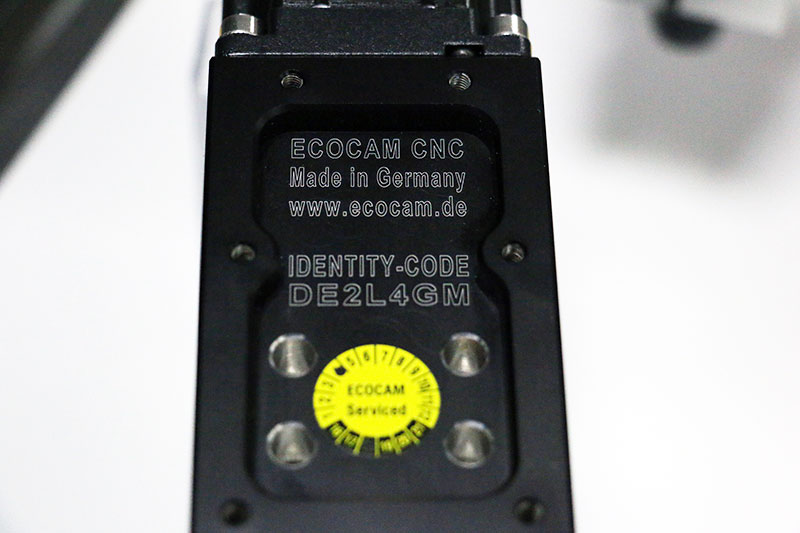

  3. 43mm-Euroaufnahme für hohe Kompatibilität und schnellen Wechsel
  4. Compound-Oszillationsachse
    – hochwertige Speziallagerung
    – außen Stahl für höchste Lebensdauer
    – innen Alu für geringstes Oszillationsgewicht
    – Oszillationshub: Standard 3 mm (optional auch mit 5 mm Hub gegen Aufpreis erhältlich)
  5. Hochwertige VHM-Klingen mit Geometrien für unterschiedliche Materialien
  6. Robustes Alu-Elektronikgehäuse zur Aufnahme
  7. der optoelektronischen Messerlage-Erfassung
  8. Hochwertiger, kugelgelagerter Antriebsmotor

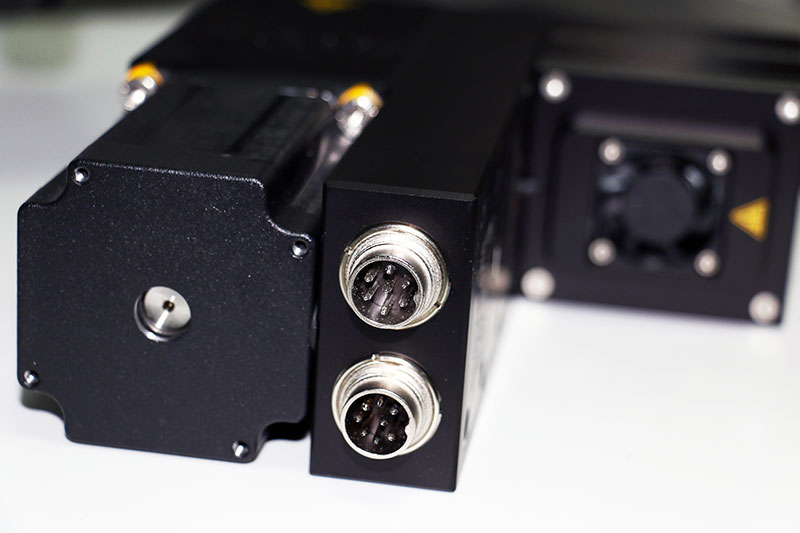

  9. Schnelle Anbindung an CNC-Steuerung über zentralen 25-poligen Steckverbinder
  10. Quality made in Germany!

Zubehör und Optionen für das oszillierende Tangentialmesser EOT-3:

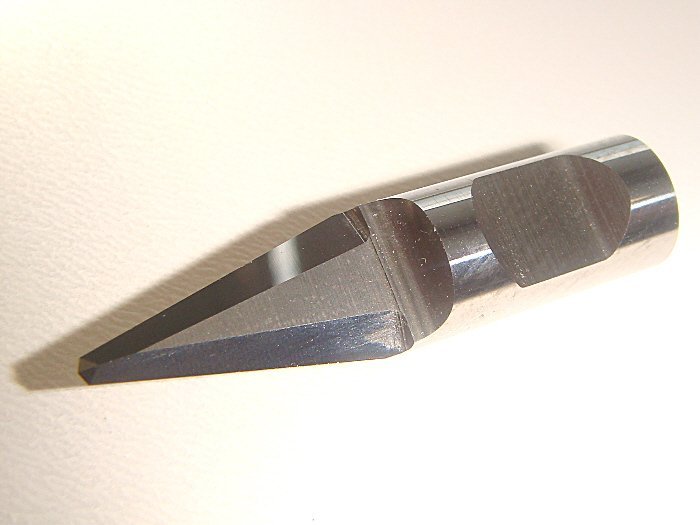

Für unterschiedliche Schneideaufgaben sind verschiedene Klingengeometrien erhältlich.
Alle Werkzeuge werden aus hochwertigem Vollhartmetall präzisionsgeschliffen.
Schaftdurchmesser: 6mm
Für spezielle Anwendungszwecke ist ggf. die Anfertigung kundenindividueller Klingen notwendig.

Modularer Doppelwerkzeugkopf für oszillierende Tangentialschneideeinheiten:

Für den flexiblen Einsatz der Tangentialschneideeinheiten bieten wir eine Mehrfachaufnahme an. Die einzelnen Aufnahmen sind linear gelagert und mit Elastomer-Endlagendämpfern ausgestattet. Sie können pneumatisch oder elektrisch zugestellt werden.
Durch Kombination des EOT-3 mit dem Tangentialschneidemodul TCM-4 lassen sich eine Vielzahl von Schneideanwendungen ohne Werkzeugwechsel umsetzen.

Kombination von Schneidemodulen und Fräsmotoren bzw. HF-Spindeln:

Aufgrund des modularen Aufbaus können Fräsmotoren bzw HF-Spindeln miteinander kombiniert werden. Die einzelnen Werkzeuge können durch das Lösen nur einer Schraube schnell und unkompliziert ausgetauscht werden

Einfache Installation durch sehr gute Dokumentation:

Eine umfassende Dokumentation gehört zum Lieferumfang;
Der Anschluss des Schneidekopfes an verschiedene CNC-Steuerungen wird so erheblich vereinfacht.

Einfache Installation durch verständliche Dokumentation:

Eine umfassende Dokumentation gehört zum Lieferumfang;
Der Anschluss des Schneidekopfes an verschiedene CNC-Steuerungen wird so erheblich vereinfacht.

Bedienungsanleitungen
Tangentialmesser ECOCAM EOT-2 / EOT-3 DE
Tangentialmesser ECOCAM EOT-2 / EOT-3 Konfiguration WinPC-NC DE
