CNC Messerhalter für Roland Messer / Schleppmesser

Messerhalter / Schleppmesser


Messerhalter mit Schleppmesser zum Folie schneiden

Messerhalter / Schleppmesser

mit Druckregulierung zum Folien schneiden

149,00 €

(inkl. 19% MwSt.)

Features

Überblick

CNC Messerhalter Schleppmesser Produktbeschreibung


Messerhalter mit automatischer Druckregulierung

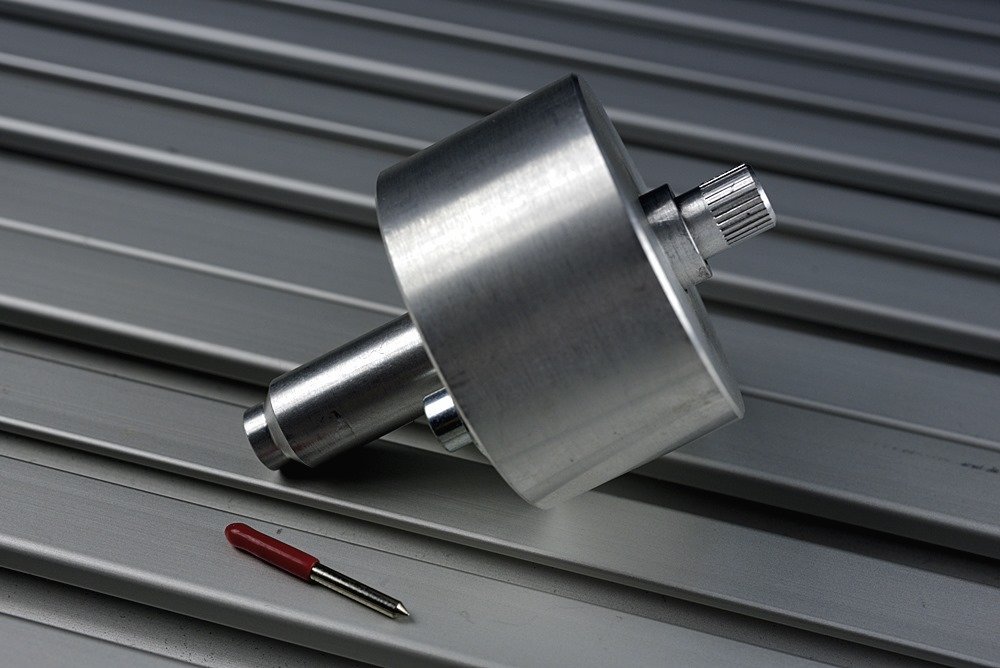

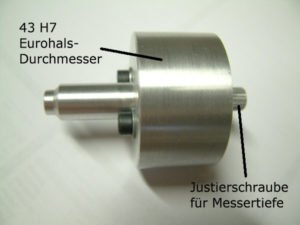

Der CNC Messerhalter von CNC-STEP ist in allen CNC-Fräsmaschinen einsetzbar, die über eine Eurohalsaufnahme 43H7 verfügen. Im Lieferumfang ist ein Plottermesser (Schleppmesser) enthalten.

Schnittiefe einstellbar über selbstsichernde RändelschraubeFolie schneiden Sticker mit Schleppmesser Messerhalter

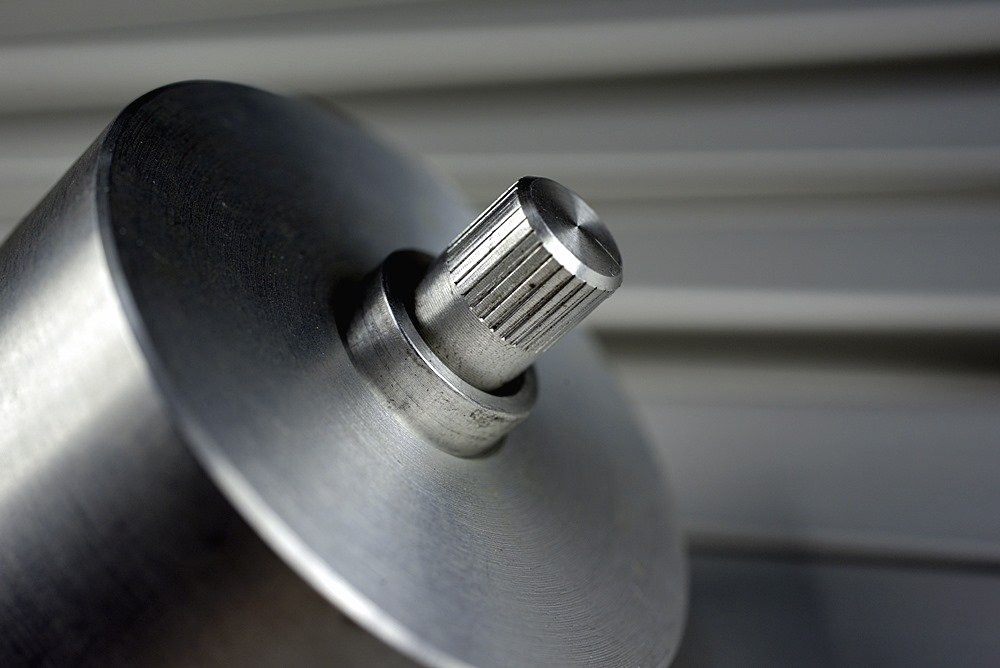

Die konstante Schnittiefe des Messers wird über eine selbstsichernde Rändelschraube, welche sich im Betrieb des Halters nicht selbst verstellen kann, an der Oberseite des Messerhalter vorgenommen. Dieses erledigt man am besten vor dem Einsetzen in die CNC Maschine von Hand anhand eines kleinen Tests.

Andruck regulierbar über die Z- Tiefe

Der Andruck des Schleppmessers wird über eine Feder reguliert, die bei tiefere Z-Anfahrpunkt mehr Druck auf den Messerhalter ausübt. Das Messer ist in dem Halter 2-fach kugelgelagert. Zudem ist der Messerhalter sehr exakt mit minimalsten Toleranzen CNC gefertigt, um exakte Schnitte und eine sauberes Schneiden bei jeder Geschwindigkeit sowie eine saubere Drehung zu ermöglichen.

Preiswerte Roland Messer verwendbar

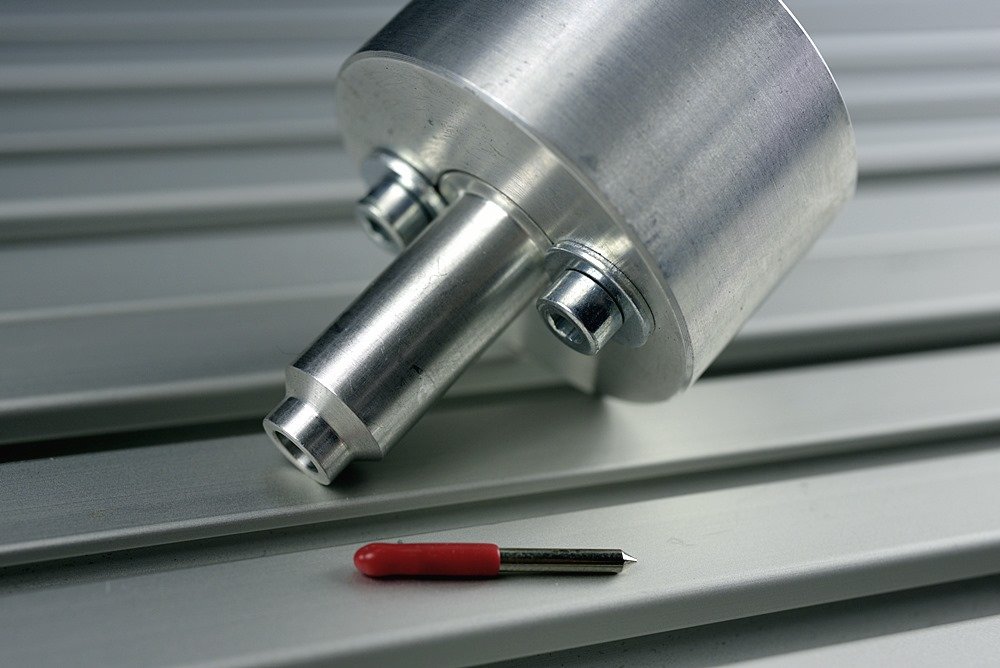

Zum Einsatz kommen in unserem Schleppmesserhalter unsere günstigen Standardmesser mit 45° Schneidewinkel, welche mit den Roland Schleppmessern kompatibel sind. Die Klingen sind immer aus Carbid ( Vollhartmetall ) und besitzen eine extrem lange Haltbarkeit. Das Schleppmesser kommt beim Folie schneiden bis zu einer Stärke von ca. 0,2 mm zum Einsatz.

Speziell gefomter Gleitkopf

Durch den Entwurf eines speziell geformten Gleitkopfes unseres Messerhalters ist gewährleistet das sie nicht bereits beim Schneiden schon Kleinteile entgittern. Zudem befindet sich vor dem Messer noch eine zusätzliche Dichtlippe die das Eindringen von Klebefolien Kleinstteilen vermeidet und somit den Stetig sauberen Schnitt gewährleistet.

Beispiele für das Aufkleber Schneiden mit dem Schleppmesserhalter finden Sie hier

Handhabung

Wie ich den CNC Messerhalter einspanne in der Maschine

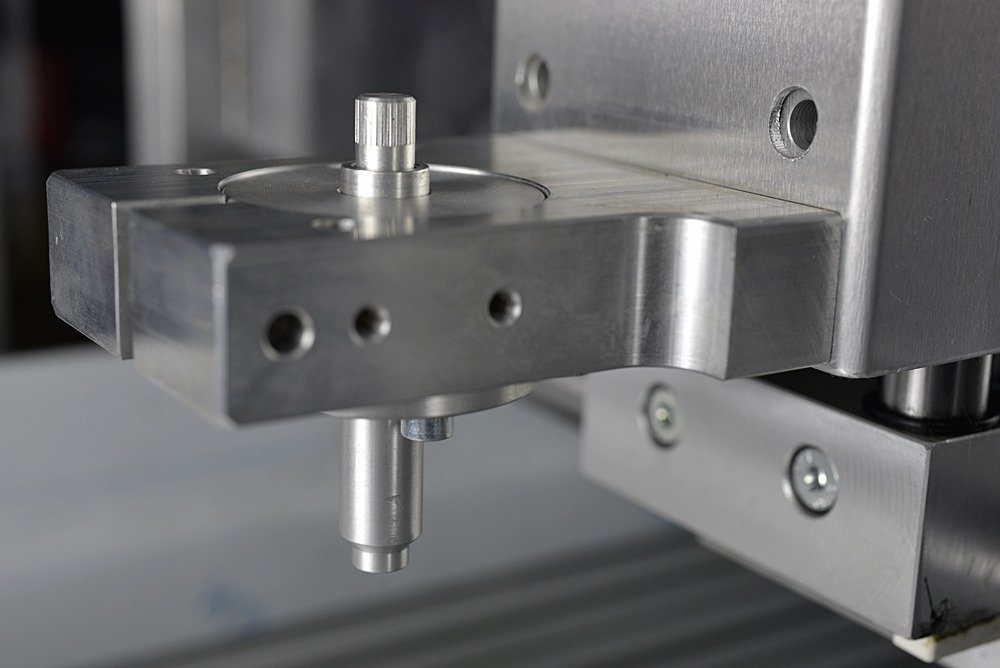

Den CNC Messerhalter anstelle des Fräsmotors in die Fräsmotoraufnahme einstecken und mit der Inbusschraube am Fräsmotorhalter mit Gefühl anziehen. Am besten dabei, wie hier im Foto 1 gezeigt, die Oberkante des Messerhalters bündig mit der Oberkante der Fräsmotoraufnahme positionieren.

Wie ich das Schleppmesser in der Schnitttiefe exakt positioniere

Am CNC Messerhalter einfach das Messer so einstellen das es kaum fühlbar über den Gleitrand hinausschaut. Nun von Hand einen kleinen Kreis mit dem Messerhalter auf einer zu schneidenden Vinyl – Folie ausführen ( ausschneiden ). Dabei darauf achten das der Gleitkopf relativ sauber und komplett auf der Folie aufliegt.

Lässt sich das geschnittene Teil nicht entnehmen muss noch etwas an der Rändelschraube im Uhrzeigersinn nachjustiert werden. Wird jedoch das Trägerpapier der Folie bereits stark angeritzt, muss das Messer zurückgedreht werden. Ideal ist es wenn das Trägermaterial kaum sichtbar angeritzt wird.
