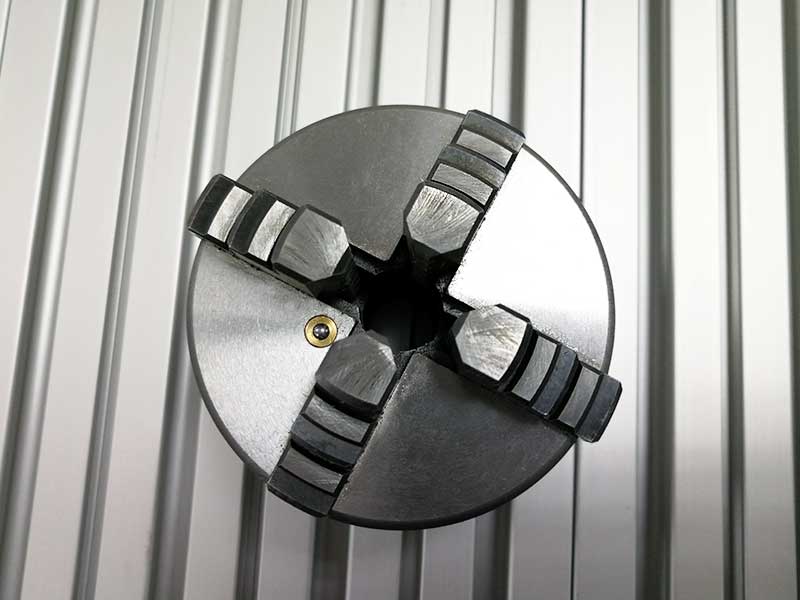

Vierbackenfutter 80mm

Das kleine Vierbackenfutter mit 80mm Durchmesser – Drehfutter, innen- und außen spannend


Vierbackenfutter 80mm, Drehfutter, innen- und außenspannend



238,00 €

(inkl. 19% MwSt.)

Kleines, handliches Drehfutter mit 80 mm Außendurchmesser


Das Spannfutter enthält einen Adapter/Futterflansch für die Befestigung an der Drehachse RounDino 120 mit 80 mm Durchmesser. Mit der Drehachse als 4-Achse, werden unsere CNC Maschinen fast zur cnc gesteuerten Drehmaschine. Zumindest lassen sich Teile in Verbindung mit entsprechenden Fräsern quasi rund fräsen.

Gewinde fräsen ganz simpel bis M68 oder sogar größer

Auch lassen sich mit Hilfe des Vierbackenfutters Außengewinde auf runden Werkstücken herstellen. Hierzu bedarf es lediglich dem richtigen Spitzenwinkel des Fräsers ( für Metrische Gewinde 60° ) und Sie erhalten im Handumdrehen qualitativ hochwertige Außengewinde bis zur Metrischen Größe von etwa M68 oder sogar größer. Ein Video zum Außengewinde fräsen mit der Fräsmaschine finden Sie hier ( Video leider etwas älter ).

Vierkant oder Vierkantrohre und Achtkant bearbeiten

So wie sie beim Dreibackenfutter einen Sechskant zentrisch spannen können, lassen sich natürlich mit dem Vierbackenfutter schnell und einfach Vierkantrohre fräsen. Infolgedessen lassen sich nun rundum auf allen Mantelflächen des Vierkantrohres Ausschnitte oder Durchbrüche fräsen sowie Bohrungen einbringen. Zudem lassen sich natürlich achtkantige Werkstücke schnell zentrisch spannen und mit der Fräse bearbeiten.

Große Spannweite für ein kleines Futter

Das kleine Vierbackenfutter hat trotz seiner geringen Größe eine beachtliche Spannweite beim Außen oder Innen spannen: Somit lassen sich im Außenspannbereich Werkstücke bis 70 mm spannen und im Innenbereich noch bis zu 63 mm große Bohrungen aufnehmen.

Dreibackenfutter ebenfalls lieferbar

Optional können Sie sich für das Vierbackenfutter oder Dreibackenfutter als Zubehör entscheiden.


Vierbackenfutter Ø 80 mm mit zylindrischer Zentrieraufnahme nach DIN 6350

Technische DatenØ 80 mm
Durchmesser80 mm
Außenspannbacken2 – 22 mm
Außenspannbacken25 – 70 mm
Innenspannbacken22 – 63 mm
max. Drehzahl4700 min-1
Gesamtspannkraft13 KN
Rundlaufgenauigkeit< 0,05 mm

  • Mit Umkehrbacken
  • Mit Adapterplatte/Futterflansch
  • Mit Wechsel-Schlüssel
