Plexiglas gravieren

Video
Allgemeine Infos
Werkstück:Werbegeschenk
MaterialPlexiglas / Polycarbonat
VerfahrwegX=720 mm; Y=420 mm; Z= 110 mm
Anwendungsart:Rundgravur, Gravur
Verwendete Maschine & Zubehör:High-Z S720, Drehachse, Gravierstichel, Fräser
Verwendete Software:ConstruCAM 3D

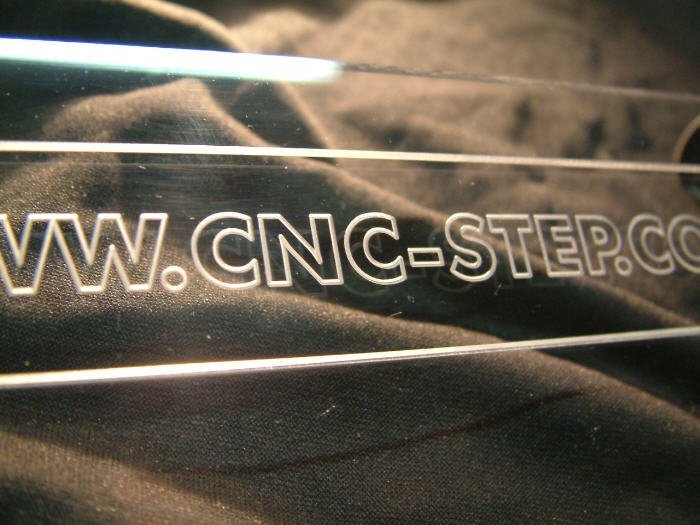

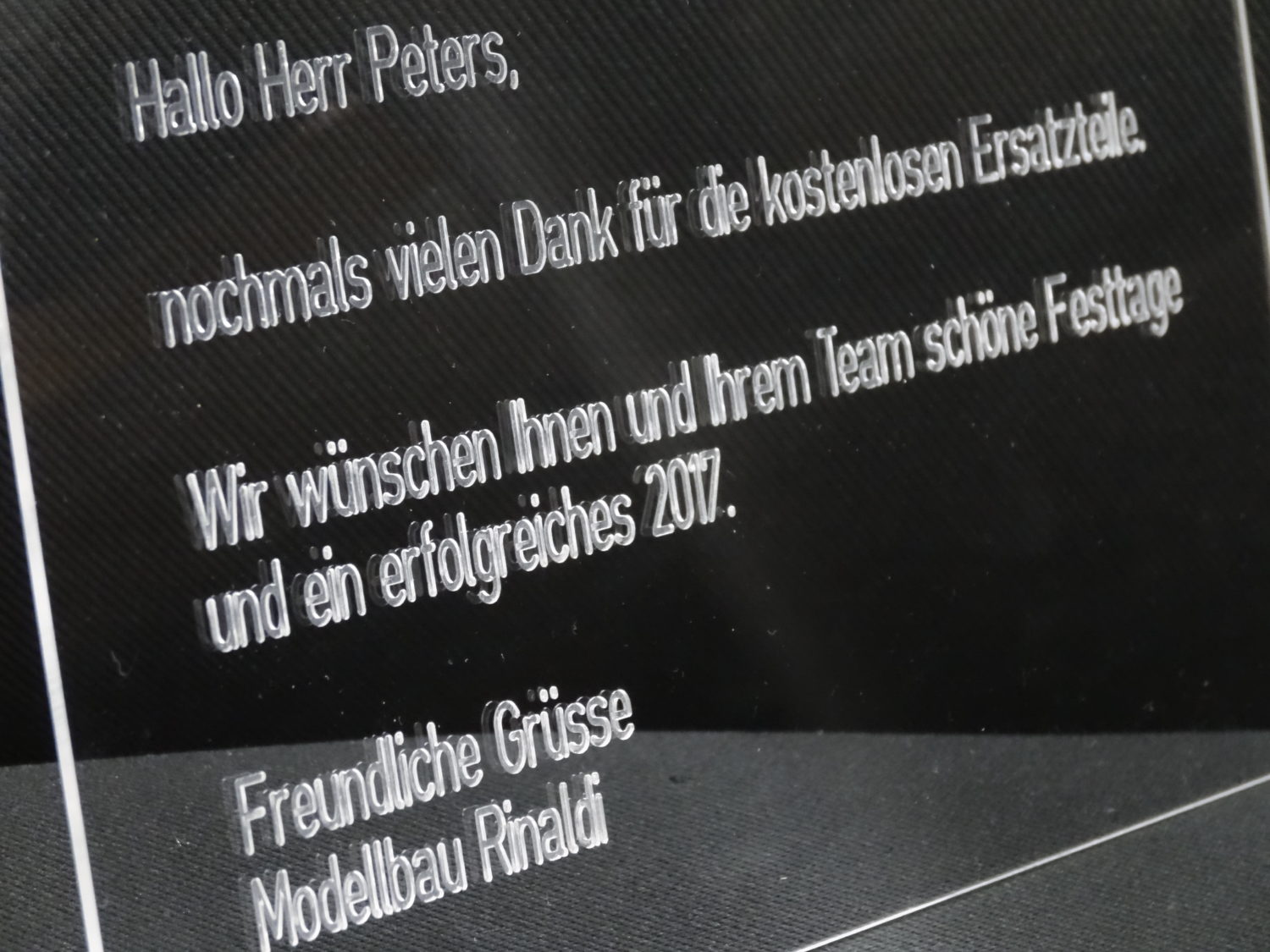

Plexiglas Platten und Plexiglas Scheiben gravieren

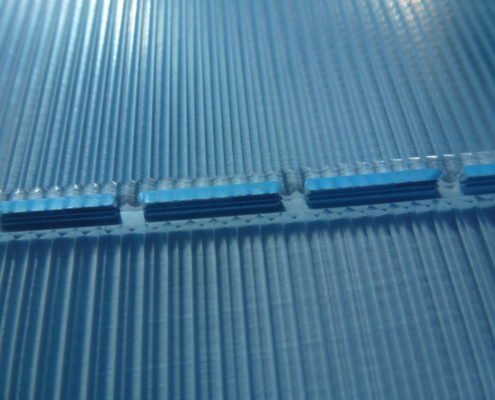

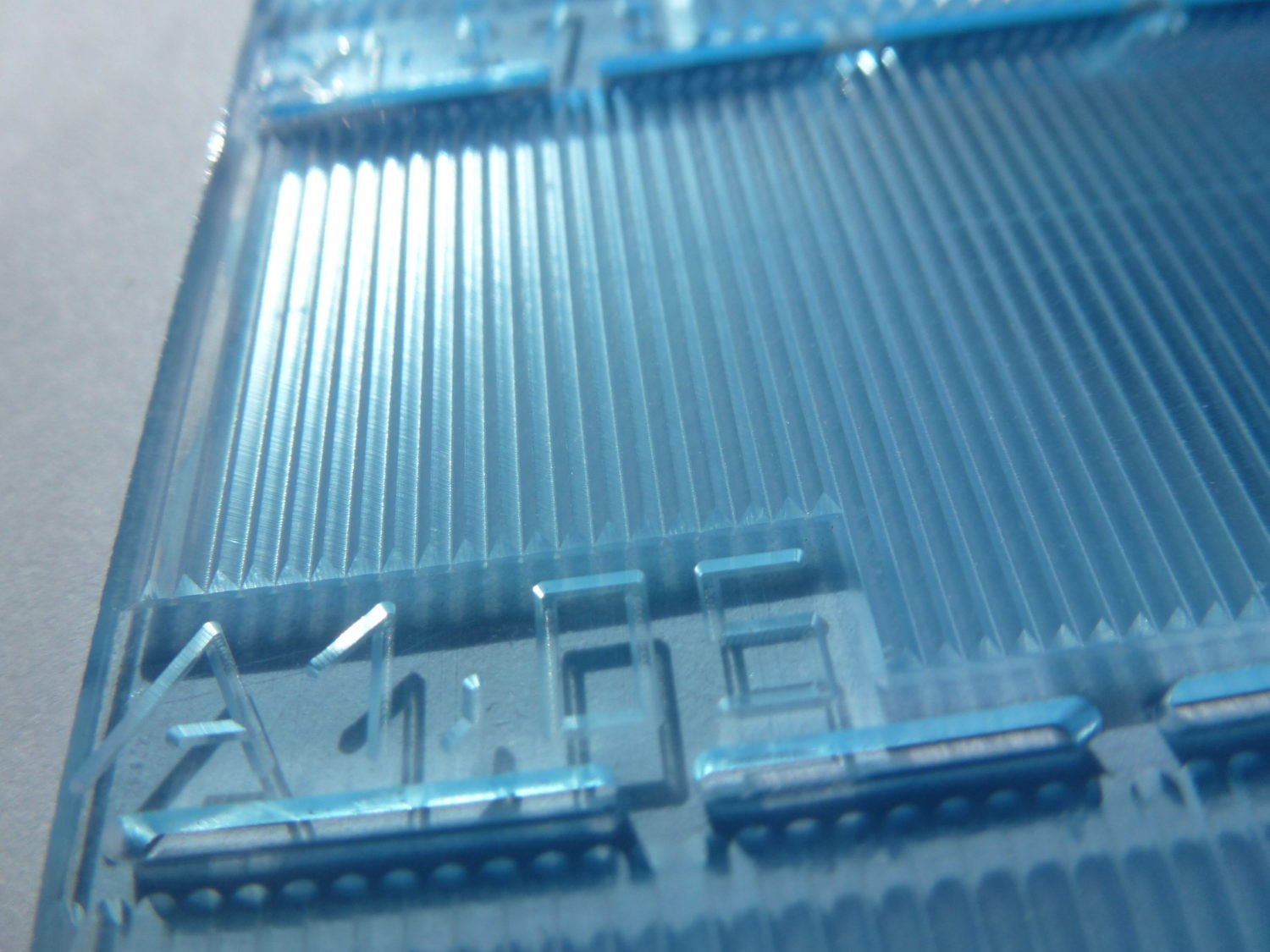

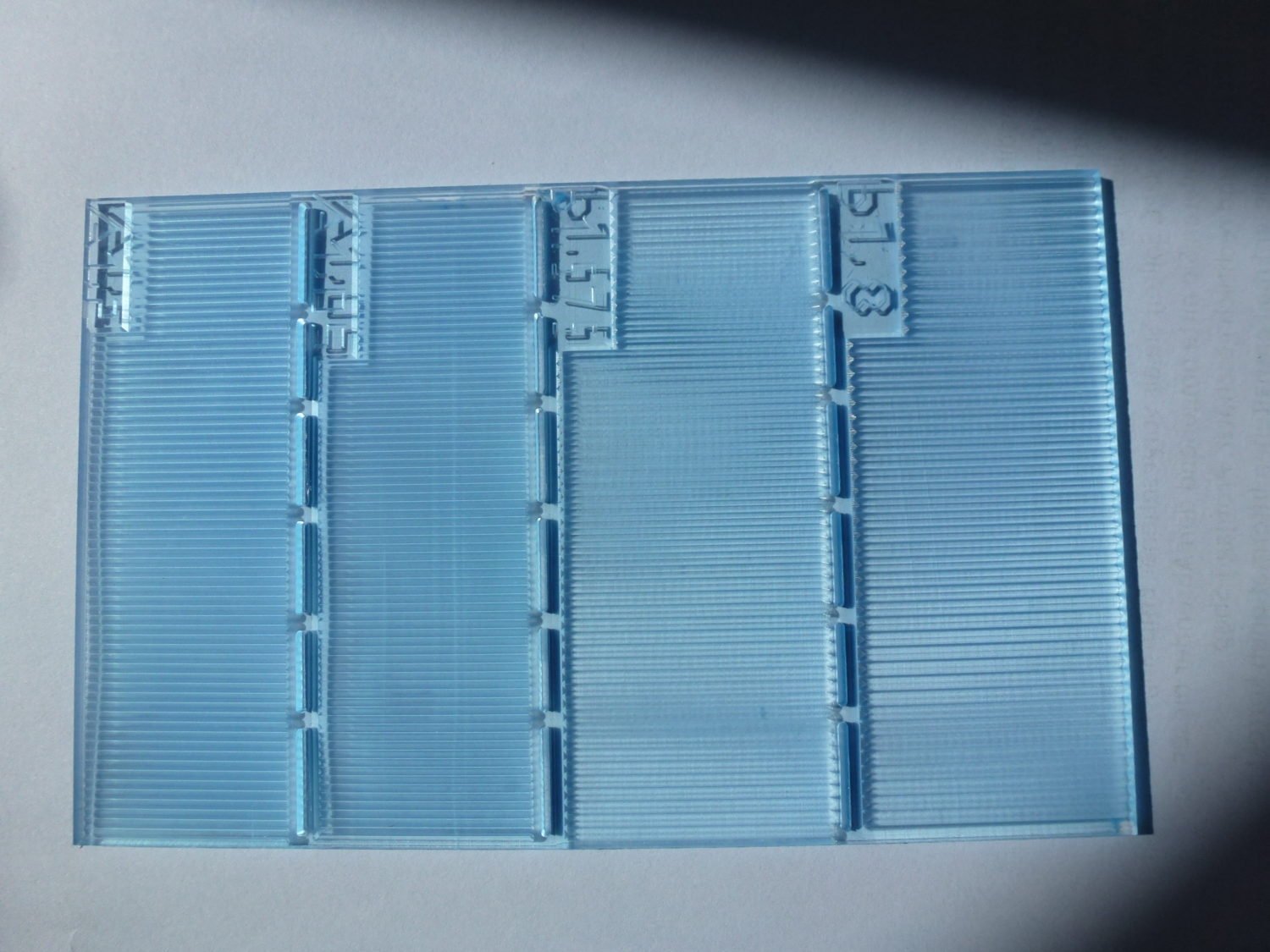

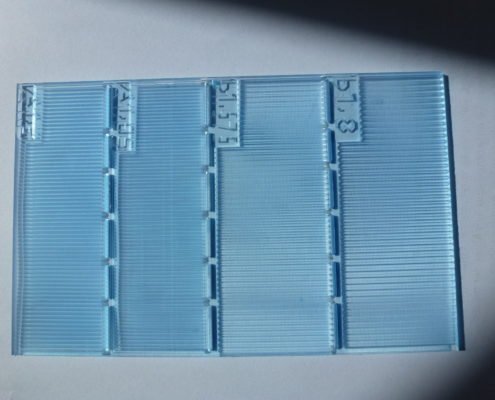

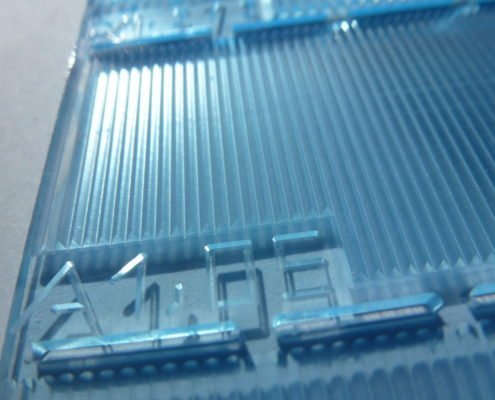

In diesem Beitrag zeigen wir Beispiele zum Thema Plexiglas gravieren. Unsere Kunden haben alle dargestellten Gravuren auf Plexiglasplatten oder Zylindern mit einer High-Z CNC Graviermaschine angefertigt. Rechts im Beispiel einige Plexiglasgravuren in Teilen für ein Labor der Medizintechnik.

Schmelzpunkt beachten

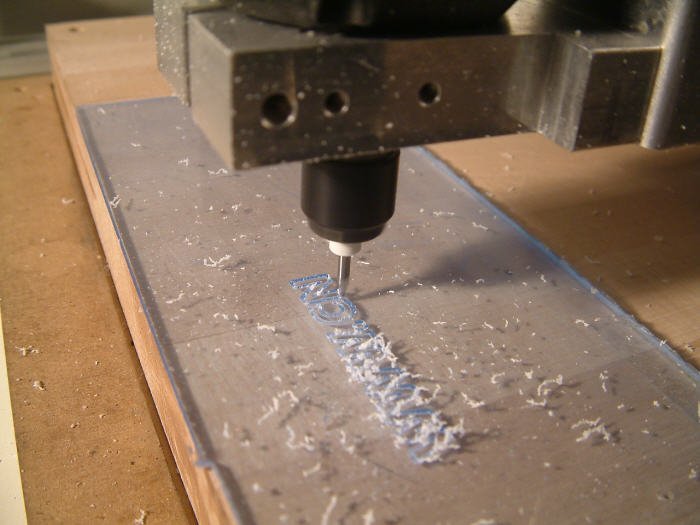

Aufgrund des niedrigen Schmelzpunktes von ca. 80°C empfehlen wir, beim Gravieren von Plexiglas mit einer Sprühnebelkühlung zu arbeiten. So erhalten wir saubere Gravuren, ohne dass das Plexiglas beim fräsen von Schriften oder Mustern schmilzt oder sich dunkel einfärbt.

Polycarbonat lässt sich noch weitaus besser fräsen. Es ist deutlich fester ist und der Schmelzpunkt liegt wesentlich höher, als beim extrudierten und gegossenen Plexiglas.

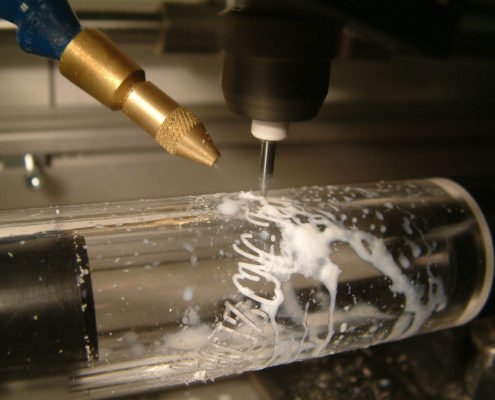

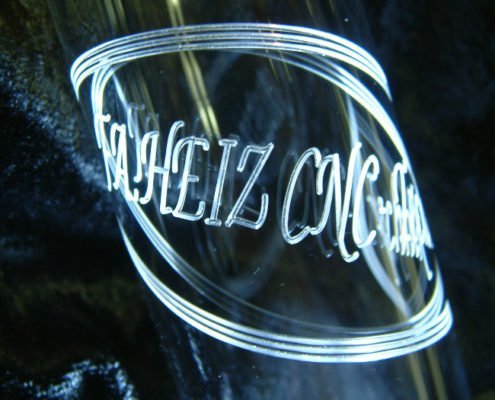

Zylinder aus Plexiglas gravieren

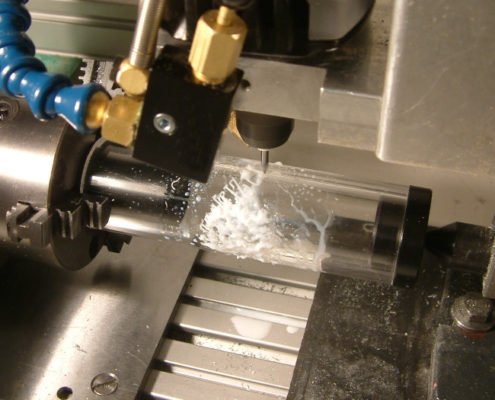

Das richtige Zubehör ( hier ist unsere Drehachse zum Einsatz gekommen ) ermöglicht es auch, Zylinder und runde Werkstücke aus Plexiglas zu gravieren.

Funktion Rundgravur

Mit der Funktion Rundgravur in WIN PCNC Economy zeichen Sie Ihre Objekte in z.B Corel Draw, exportieren die Datei als AI oder plt Datei und arbeiten diese ganz simpel ab. Im Grunde funktioniert es genau so wie eine Flachgravur. WIN PCNC Economy sendet nun alle Y-Koordinaten automatisch an die Drehachse anstelle an den Y-Motor der Maschine.

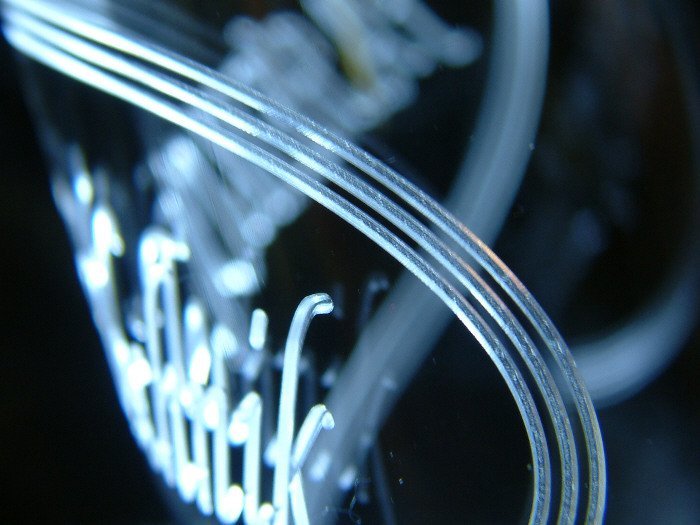

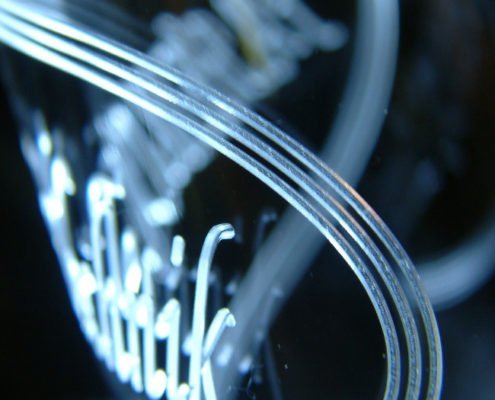

Logos und Schriftzüge

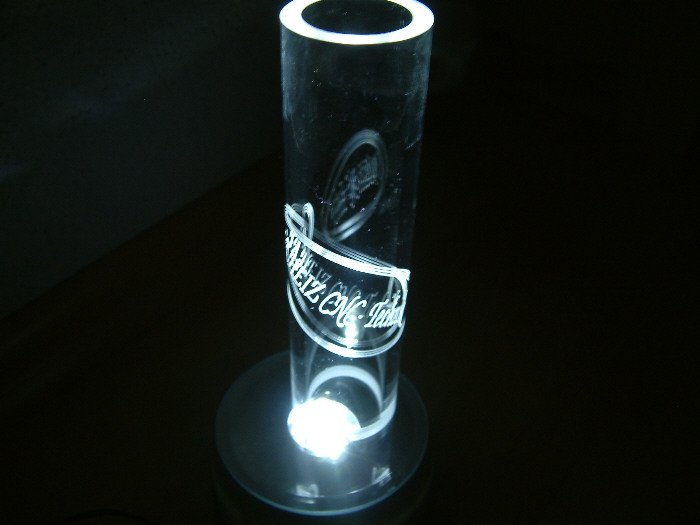

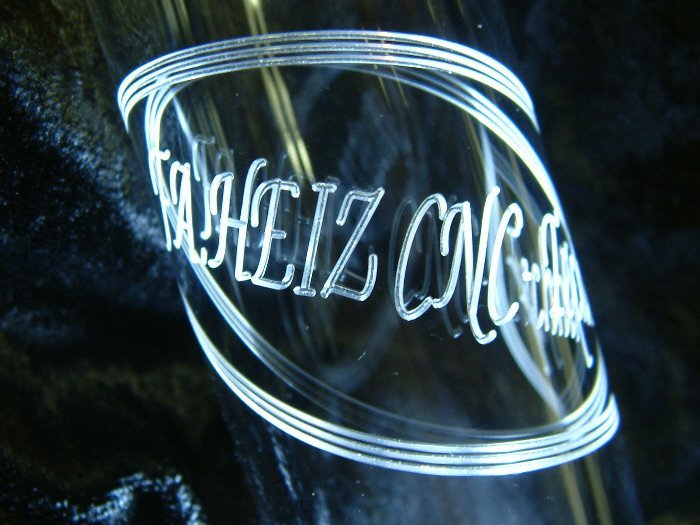

So können Sie ganz einfach Logos, Schriftzüge etc. auf zylindrische Körper gravieren. Ein Plexiglaszylinder, der von unten beleuchtet wird, ist es ein absoluter Hingucker für die Werbeindustrie. Mit dem bloßen Auge sind keinerlei Unregelmäßigkeiten in der Gravur erkennbar.

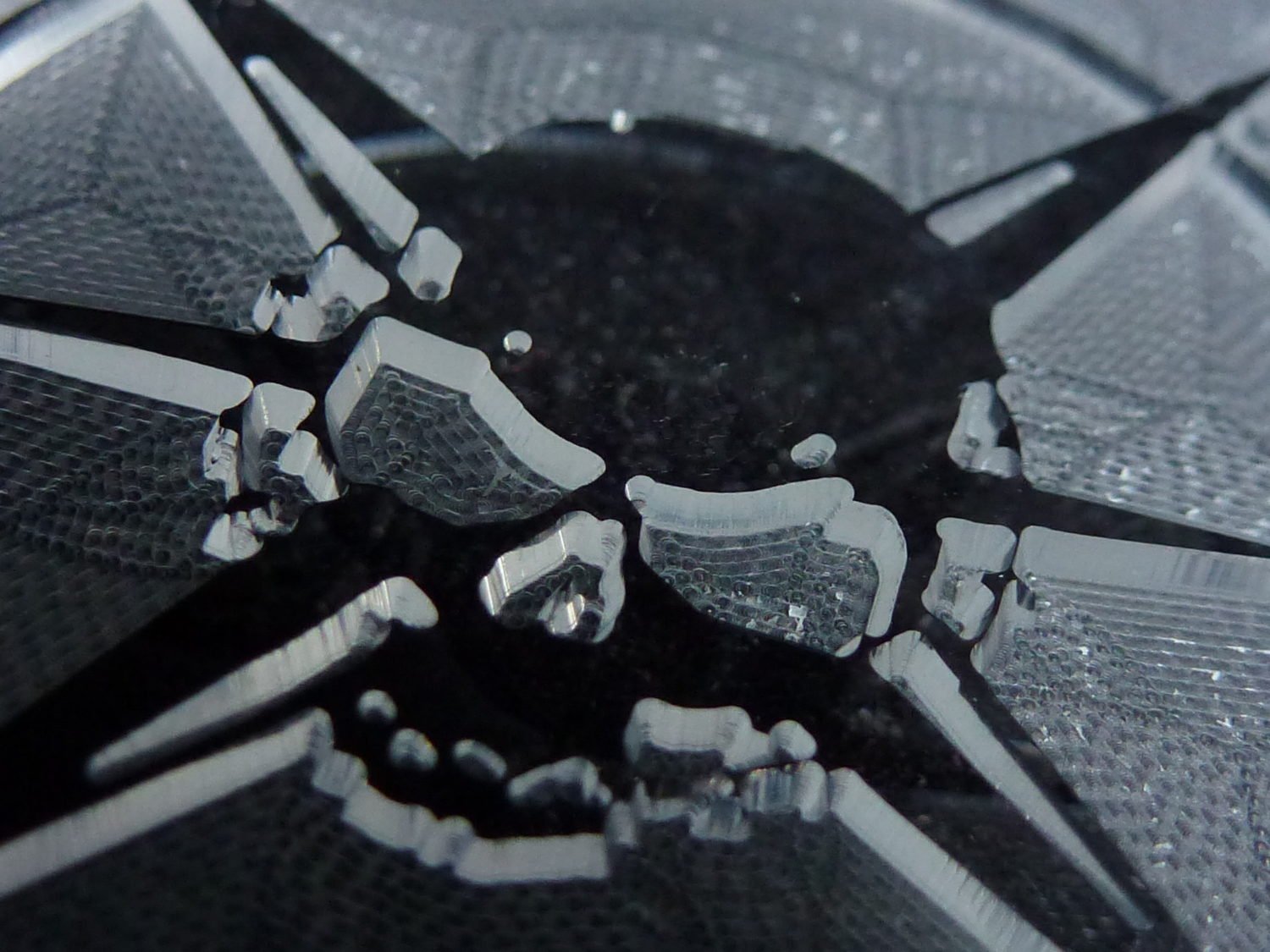

Plexiglas gravieren – 3D Reliefs

Plexiglas lässt sich selbstverständlich auch 3D Gravieren. Es bedarf hier lediglich einer voll 3D tauglichen CNC Graviermaschine mit möglichst hoher Genauigkeit um Ausreißer innerhalb der Gravur zu minimieren.

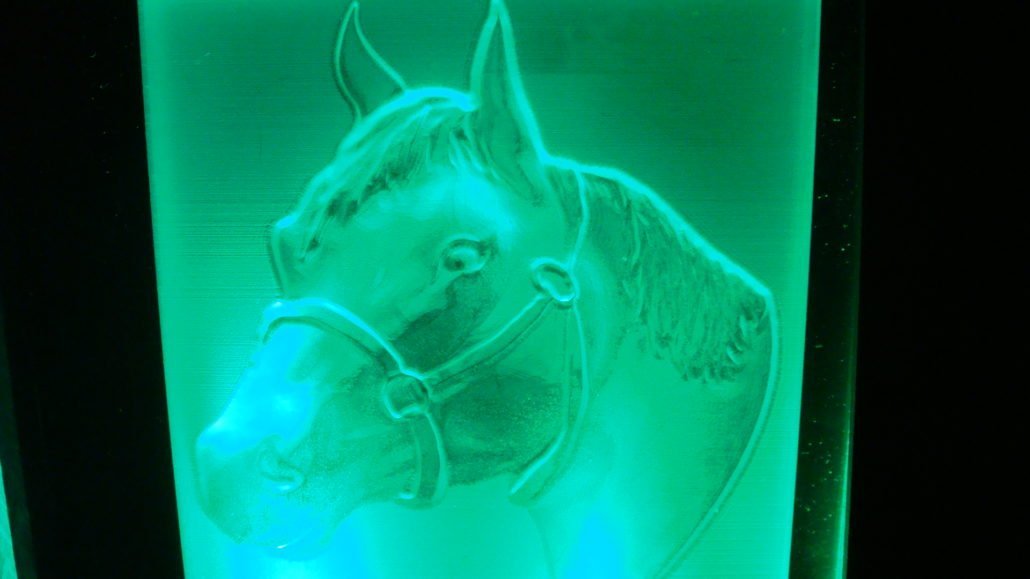

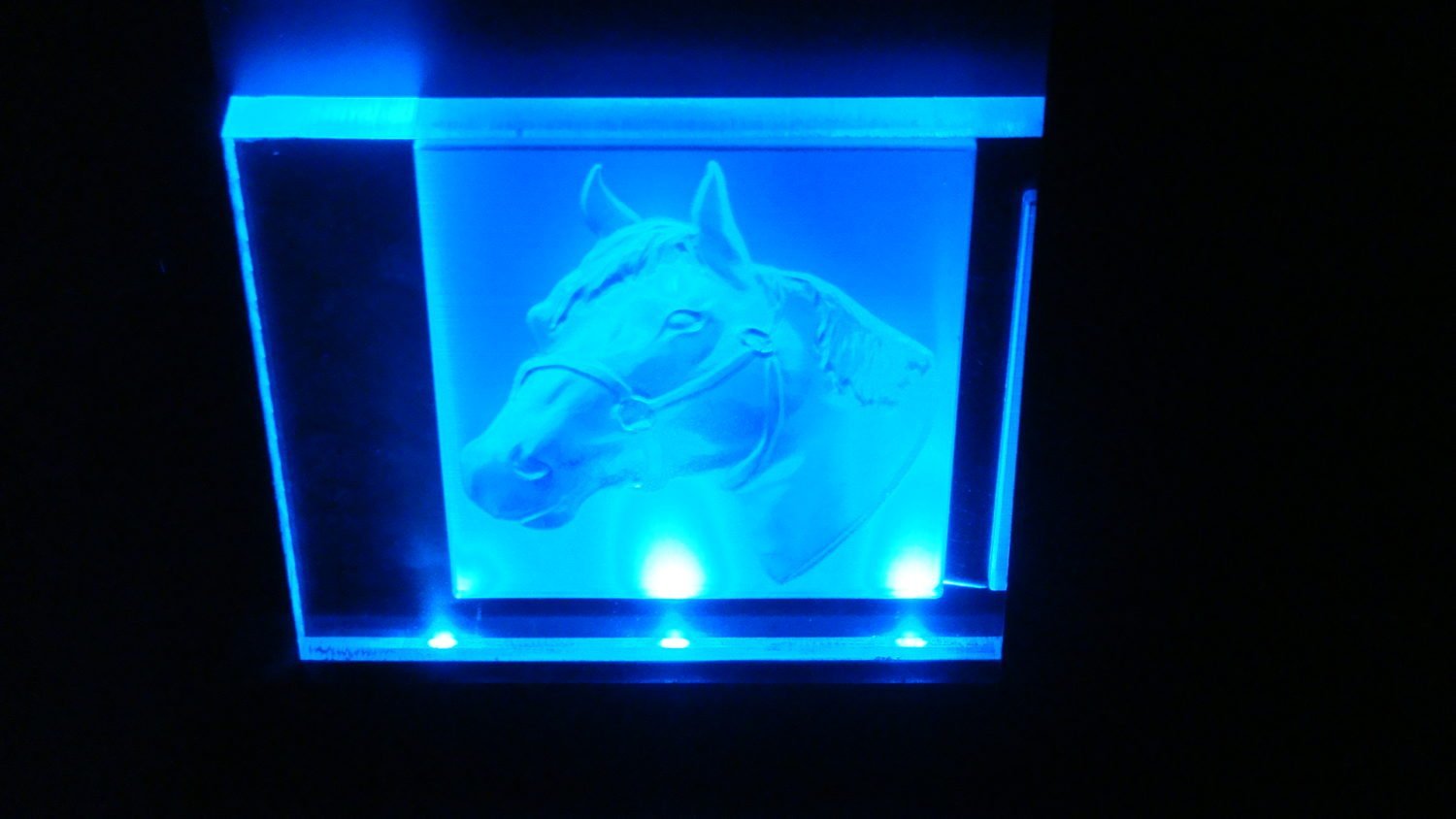

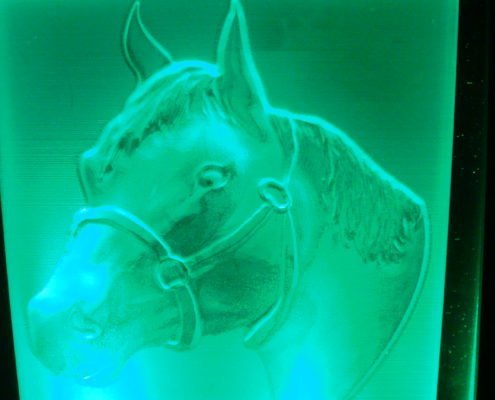

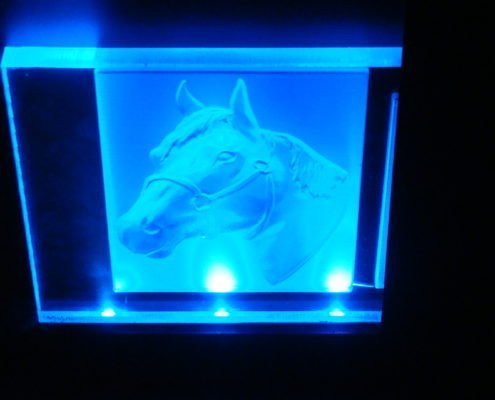

Aufsteller und Schilder mit 3D Effekt

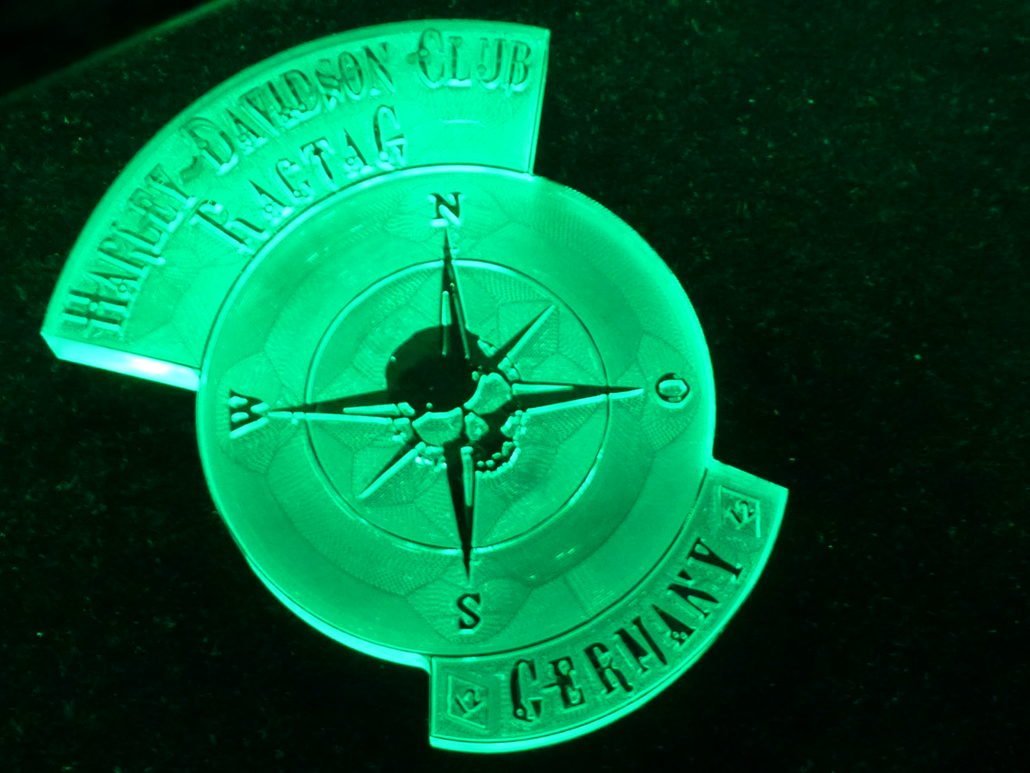

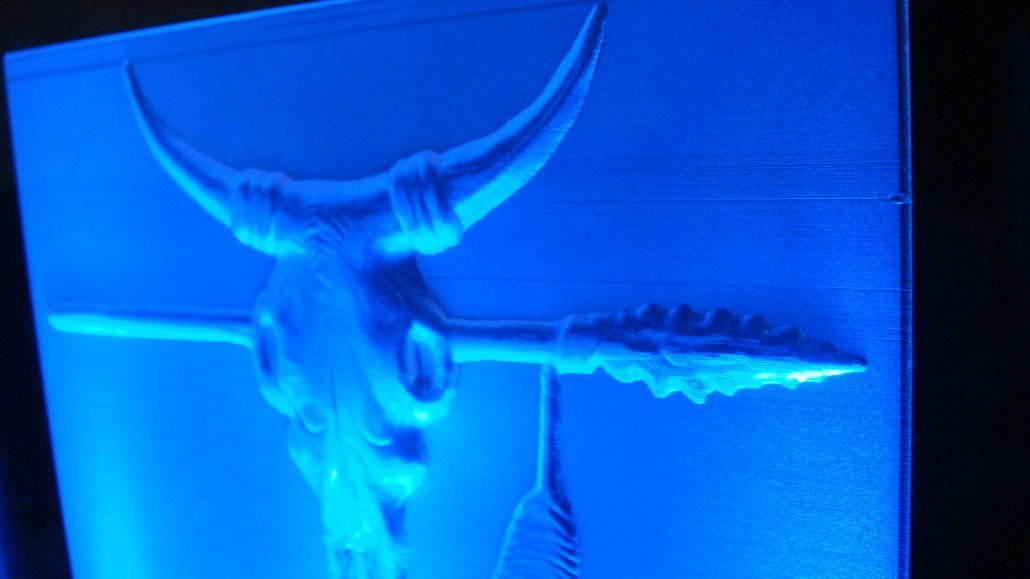

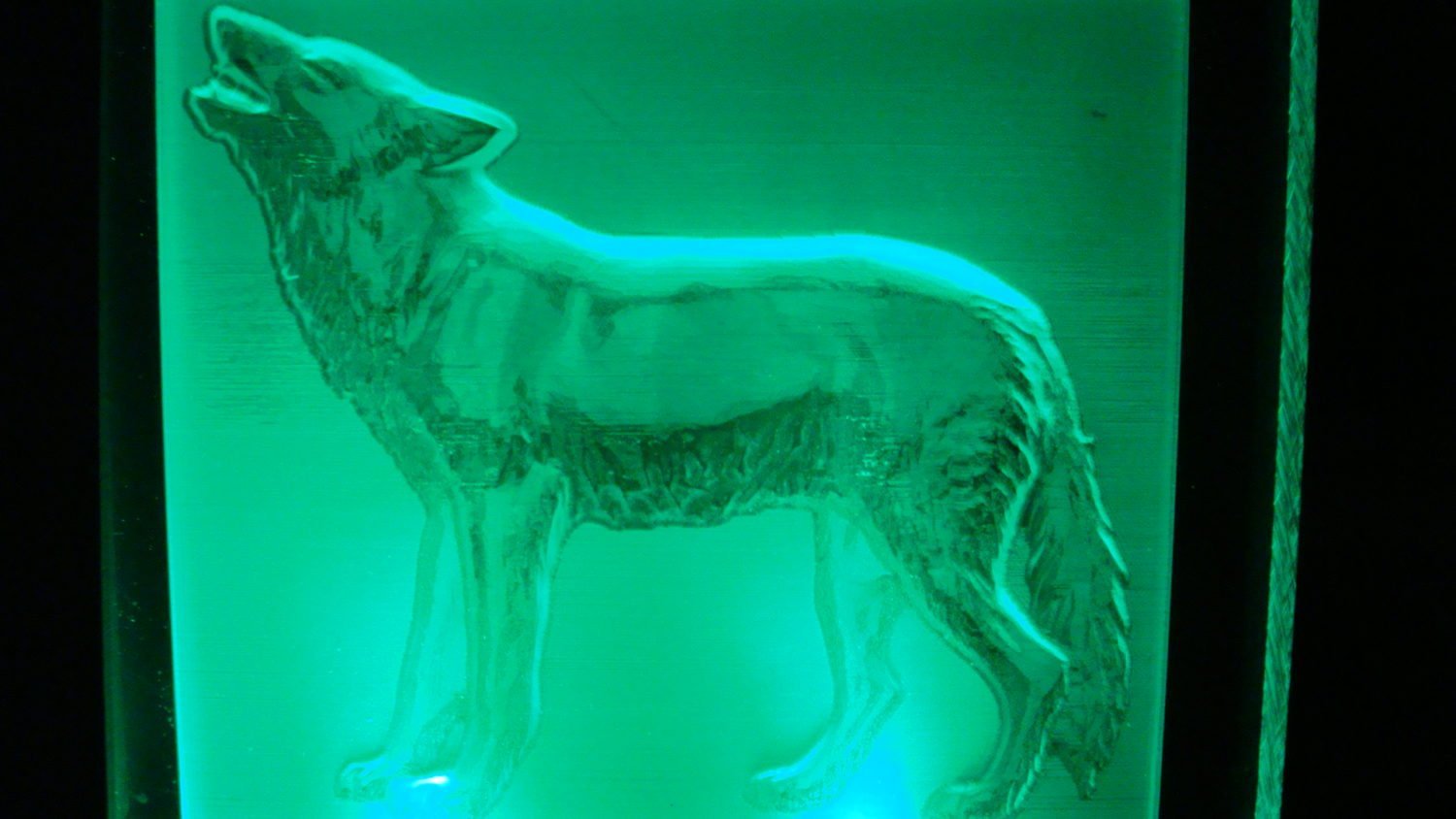

Die 3D Gravur in Plexiglas bringt bei richtiger Anwendung einen wunderbaren Effekt zum Vorschein – Ein gewisses 3D Feeling der Relief Gravur. Dieses wird gut sichtbar bei Beleuchtung der Kante das Plexiglas Plattenmaterial. Am besten eignen sich dazu lichtstarke LEDs. Farbige LEDs sind hier besonders effektvoll.

Jedes Bild nutzbar

Als Motiv kann hierbei auf jedes JPG Bild zurückgegriffen werden. Egal ob es das Portrait des Neffen oder ein Hochzeitsfoto oder ein Logo ist. Mit einem solchen Plexiglas Aufsteller mit 3D Effekt ist die Geschenküberraschung perfekt.
