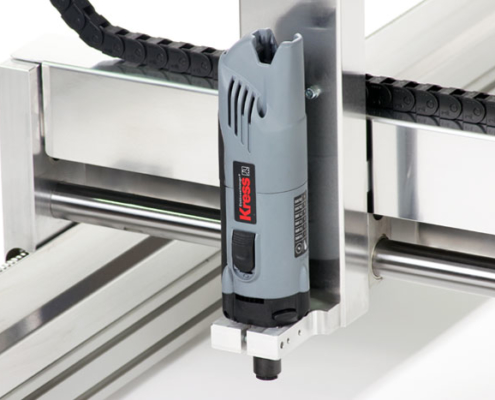

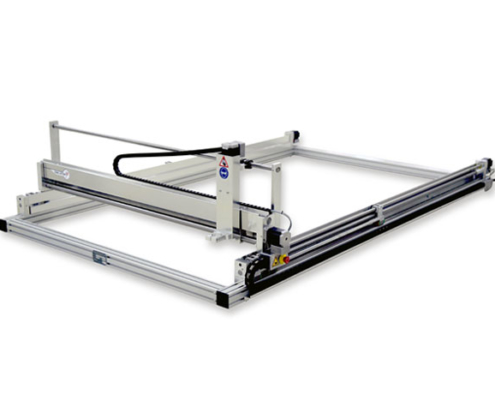

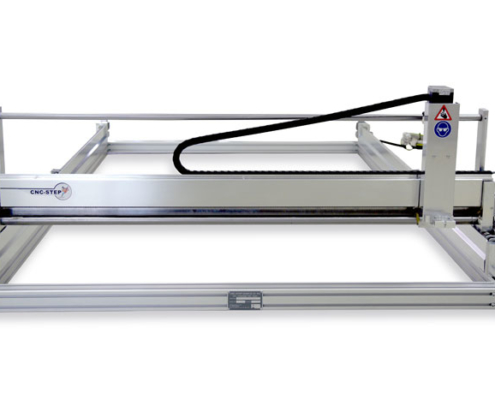

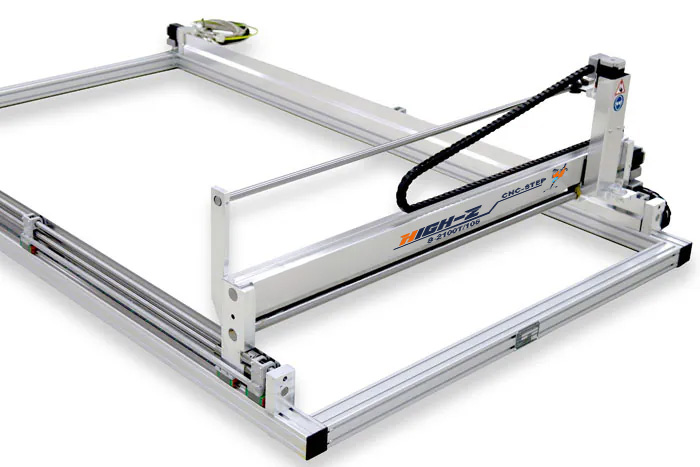

CNC Fräse Typ High-Z mit Kugelgewindetrieb für gesteigerte Präzision und Leistung auf großer Bearbeitungsfläche!
Der CNC-STEP Bestseller schlechthin: Die High-Z CNC Einheit der T-Serie für Ihre gewerblichen & industriellen Anwendungen mit 16mm Kugelrollspindeln und zusätzlichen Linearführungen der Firma HIWIN auf der X-Achse. Verwendbar überall dort, wo noch mehr Bearbeitungsfläche, Wiederhol-Genauigkeit (0,01mm) und High-Speed bei der Fertigung gefragt ist.
Ebenfalls perfekt als kleiner mobiler Plasmaschneider / Plasmaschneidanlage einsetzbar!
Größer, präziser, schneller – mit Kugelgewindetrieb und Hybrid-Motoren-Technik
Nach der Entwicklung der High-Z Serie mit Trapezgewinde standen wir vor der Aufgabe an, eine noch schnellere und exaktere CNC Fräse auf den Markt zu bringen, um auch den Anforderungen in der Industrie und Gewerbe besser gerecht zu werden. Möglichst geringe Toleranzen in der Fertigung, mehr Geschwindigkeit und Langlebigkeit – Das sind die grundlegenden Eigenschaften der High-Z Fräsen mit Kugelgewindetrieb.
Permanente jahrelange Weiterentwicklung
Die T-Variante der High-Z Fräse wurde daher von uns auf genau diese Kriterien abgestimmt. Mit ihr kaufen Sie eine schnelle und exakte Weiterentwicklung der High-Z Portalfräse der Standard Serie. Ein Umkehrspiel von nur noch etwa +/-0,015 mm sowie eine top Performance mit maximal fahrbaren 30.000mm / Vorschub pro Minute, dank der verbauten bürstenlosen Hybrid Motoren sprechen eine eindeutige Sprache.

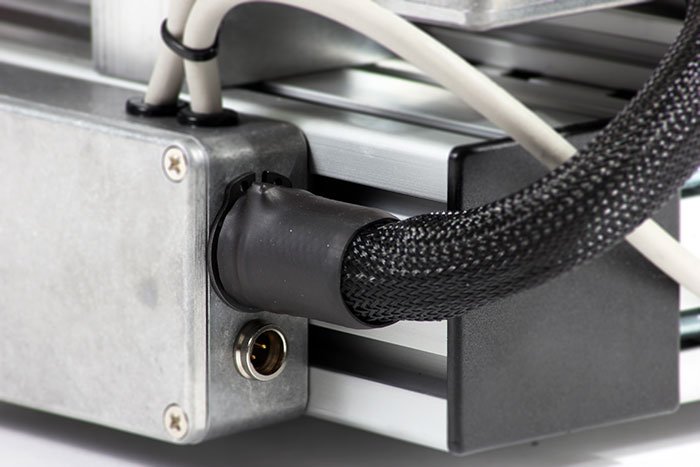

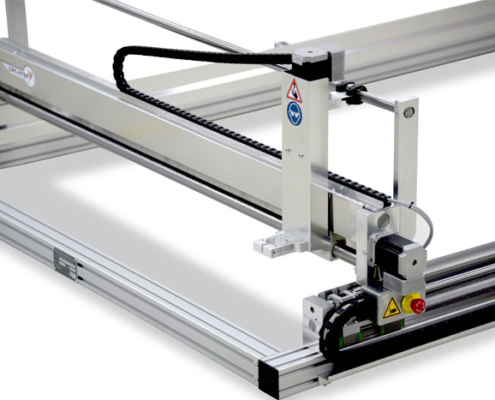

Zusätzliche Linearführungen für noch mehr Stabilität auf der X- Achse

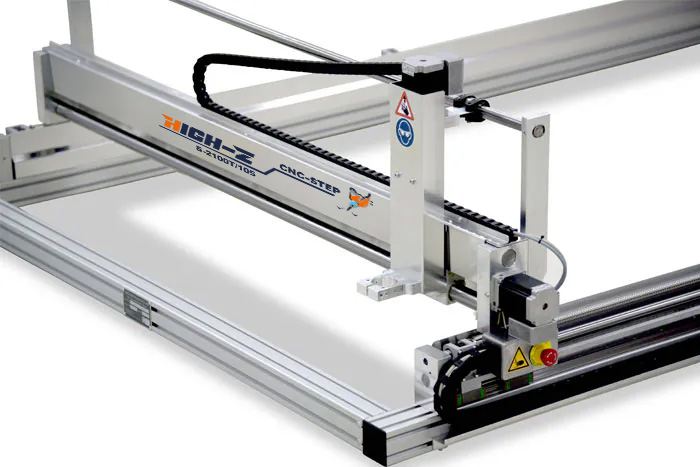

Zudem statten wir diese Maschine in der Größenordnung zusätzlich mit 15mm starken Linearführungen der Firma HIWIN auf der X-Achse aus. Das bedeutet für Sie ein zusätzliches Plus an Stabilität und eine noch bessere Vibrationsfreiheit, gerade beim Fräsen von Aluminium oder anderen Metallen.
Der „Hybrid“ – Perfekter Plasmaschneider / Plasmaschneidanlage und CNC Fräse in einer Maschine vereint
Nutzen sie diese Anlage als „Hybrid“ und fräsen oder plasmaschneiden Sie gleichermaßen Holzteile und Stahlbleche! Mit dieser nach unten offenen, großen CNC Maschinen – Einheit stehen Ihnen alle Möglichkeiten offen. Ebenso sind aufgrund der Mobilität Plasmaschneidarbeiten auf großen Blechtafeln möglich. Dazu wird die ganze Anlage kurzer Hand auf das zu bearbeitende Blech gestellt. Flexibler können sie kaum arbeiten.
Wir liefern Ihnen dazu passend natürlich auch die von Ihnen gewünschte Plasmaquelle und den passenden Maschinenbrenner nebst Halter. Selbstverständlich sind alle unsere High-Z Anlagen als Plasmaschneidanlage nutzbar, selbst die kleinste.
Technische Daten der High-Z CNC Portalfräsen mit
Kugelgewindespindeln

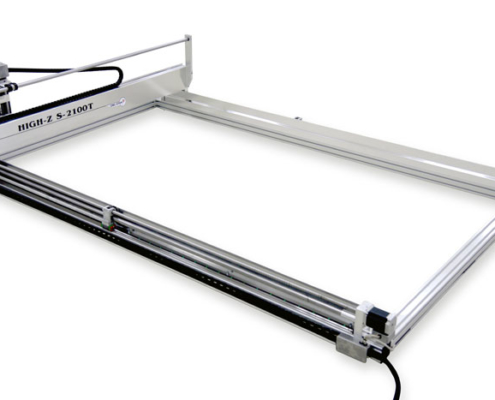

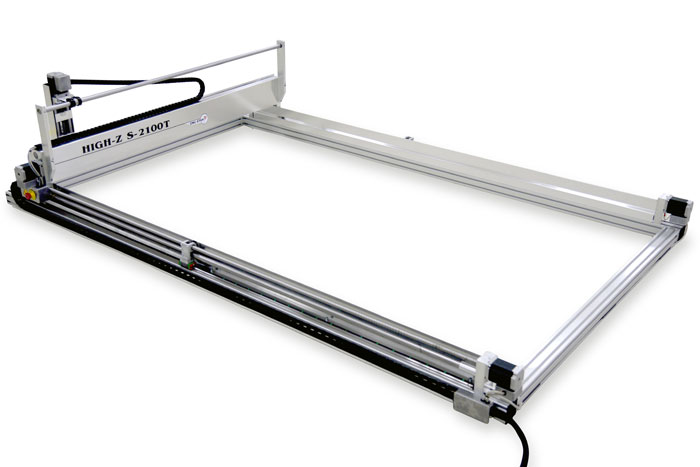

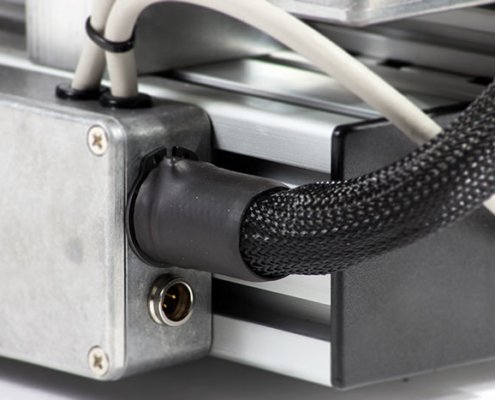

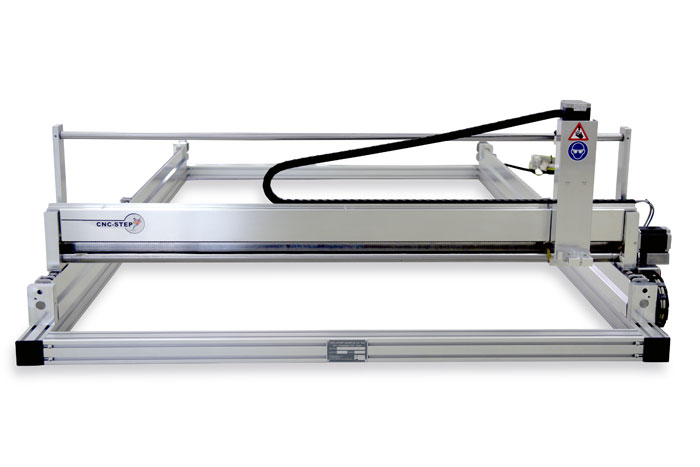

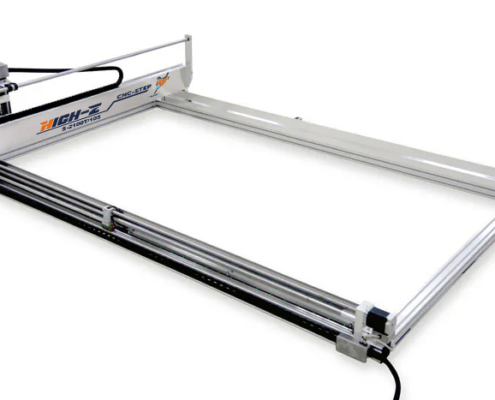

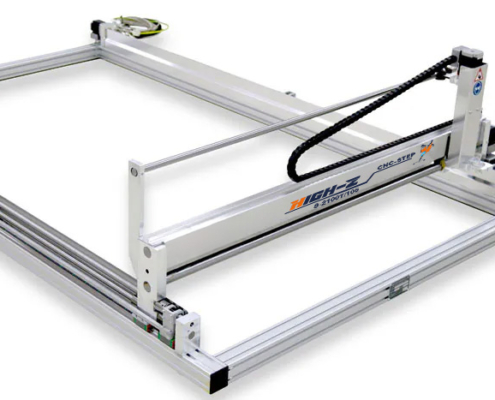

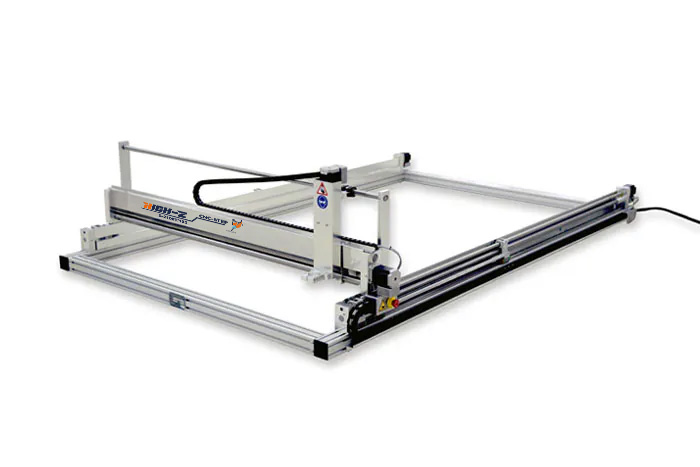

S 2100 T
Artikelnummer
1106 0002
Antriebstechnik
Bürstenlose Marken-Hybrid-Motoren mit jeweils 4,2 A Belastbarkeit (2 Motoren für die lange Achse (Kein Riementrieb, dadurch kein Verzug im Portal durch Lasttrum oder Leertrum, selbst bei hohen Schnittkräften))
Verfahrweg X
2100 mm
Verfahrweg Y
1050 mm
Verfahrweg Z
110 mm
Max. Durchfahrhöhe Z (Oberkante Rahmen, Unterkante Brücke)
104 mm
Max. Höhe des zu bearbeitenden Werkstückes
Beliebig ! Rahmen der Maschine ist nach unten hin offen ! Beispielsweise kann die Maschine auf einem 5 Meter hohen Werkstück befestigt werden und dort Fräsarbeiten oder Gravurarbeiten am Werkstück erledigen
Aufspannfläche X
2619 mm
Aufspannfläche Y
1170 mm
Gewicht
99 kg
Länge gesamt X
2625 mm
Breite gesamt Y
1350 mm
Höhe gesamt Z
577 mm
Führungen X/Y Ø
22/30 mm
Führungen Z Ø
16 mm
Zusätzliche Linearführungen auf X / HIWIN
Ja – 15mm
Schritte/Umdrehungen bei 1/10 Micro-Schritt
2000
Ø Kugelgewindespindel X/Y/Z
16/16/12 mm
Steigung Kugelgewindespindel
10,0 mm
Programmierbare Auflösung
0,005 mm
Umkehrspiel Kugelgewindetrieb
+/- 0,015 mm
Wiederholgenauigkeit
0,01 mm
Max. Verfahrgeschwindigkeit, gemessen in der Diagonalfahrt X + Y
34 m/min ( in Verbindung mit CAM Software KinetiC-NC )
12 m/min ( in Verbindung mit CAM Software WinPC NC oder Mach3 )
Arbeitsgeschwindigkeit max. pro einzelner Achse ( X und Y )
12 m/min ( in Verbindung mit CAM Software KinetiC-NC )
8 m/min ( in Verbindung mit CAM Software WinPC NC oder Mach3 )
Alle Angaben in Abhängigkeit zur Konturform und Material

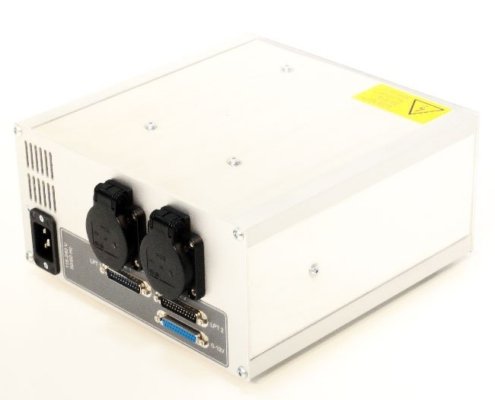

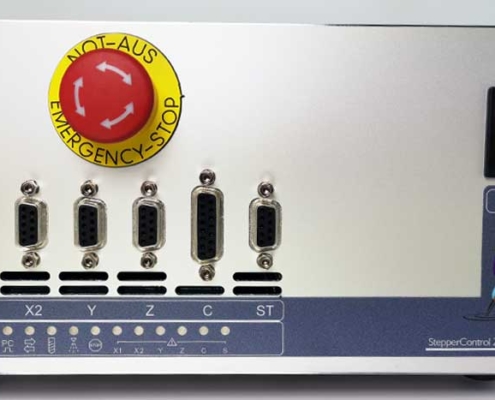

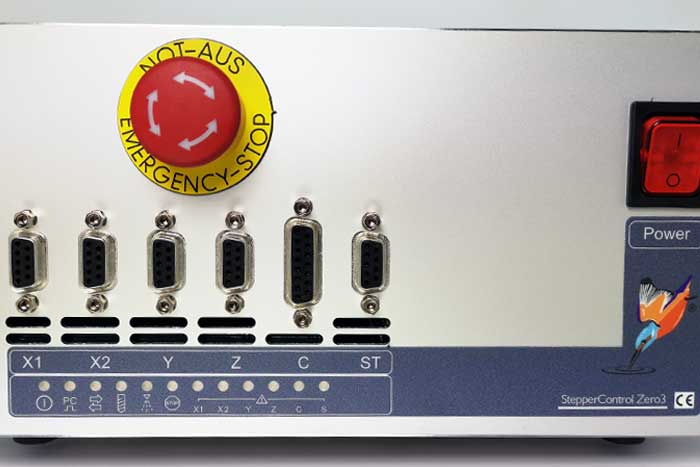

Digital CNC Steuerung Zero3 / 5-Kanal
✓
Unterstützte Betriebssysteme mit Software
KinetiC-NC, WINPC-NC, MACH3, EMC, Linux CNC: Windows / Linux
✓
inkl. Vollversion Software CADCAM ConstruCam 3D mit
Postprozessor für WINPC-NC und MACH3
