SPINOGY Hochfrequenzspindeln aus Deutschland: Präzision und Leistung für Ihre CNC-Fräse
HF-Spindeln von SPINOGY

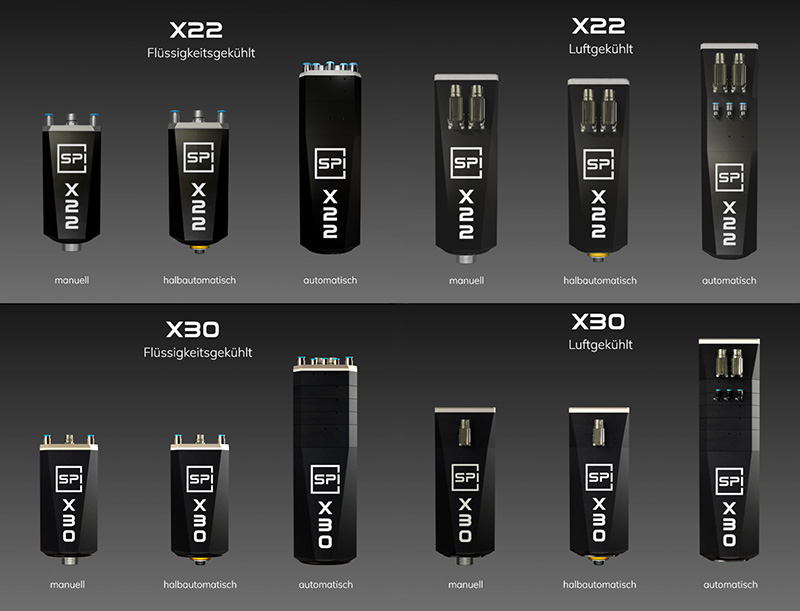

Unterschiedliche Konfigurationen für diverse Anwendungsmöglichkeiten.
Sie haben die Auswahl zwischen luft- und flüssigkeitsgekühlten Hochfrequenzspindeln für den automatischen, halbautomatischen oder manuellen Werkzeugwechsel.
SPINOGY Hochfrequenzspindeln
Der deutsche Hersteller SPINOGY setzt bei seinen Hochfrequenzspindeln auf eine Konstruktion, die Kompaktheit, Leichtigkeit und Stabilität miteinander verbindet. Das moderne Spindelgehäuse sowie die zweckmäßig entwickelte Montageplatte ermöglichen eine unkomplizierte Handhabung und eine zügige, passgenaue Montage an unseren CNC-Maschinen.
Die präzise gefertigten Komponenten sorgen dafür, dass die Spindeln eine hohe Steifigkeit aufweisen und somit auch bei anspruchsvollen Anwendungen zuverlässig arbeiten. Durch das klar strukturierte Design und die aufeinander abgestimmten Bauteile entsteht ein Spindelsystem, das sowohl im täglichen Betrieb, als auch bei langen Einsatzzeiten eine konstante Performance liefert und sich nahtlos in bestehende CNC-Vorrichtungen integrieren lässt.

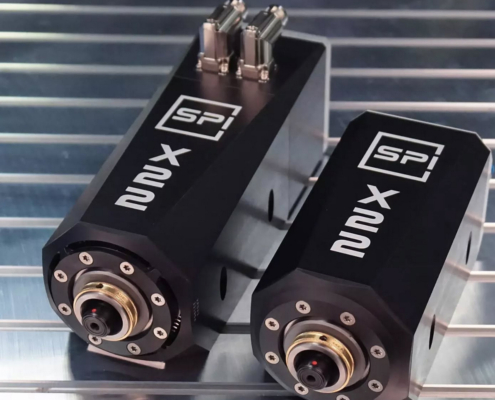

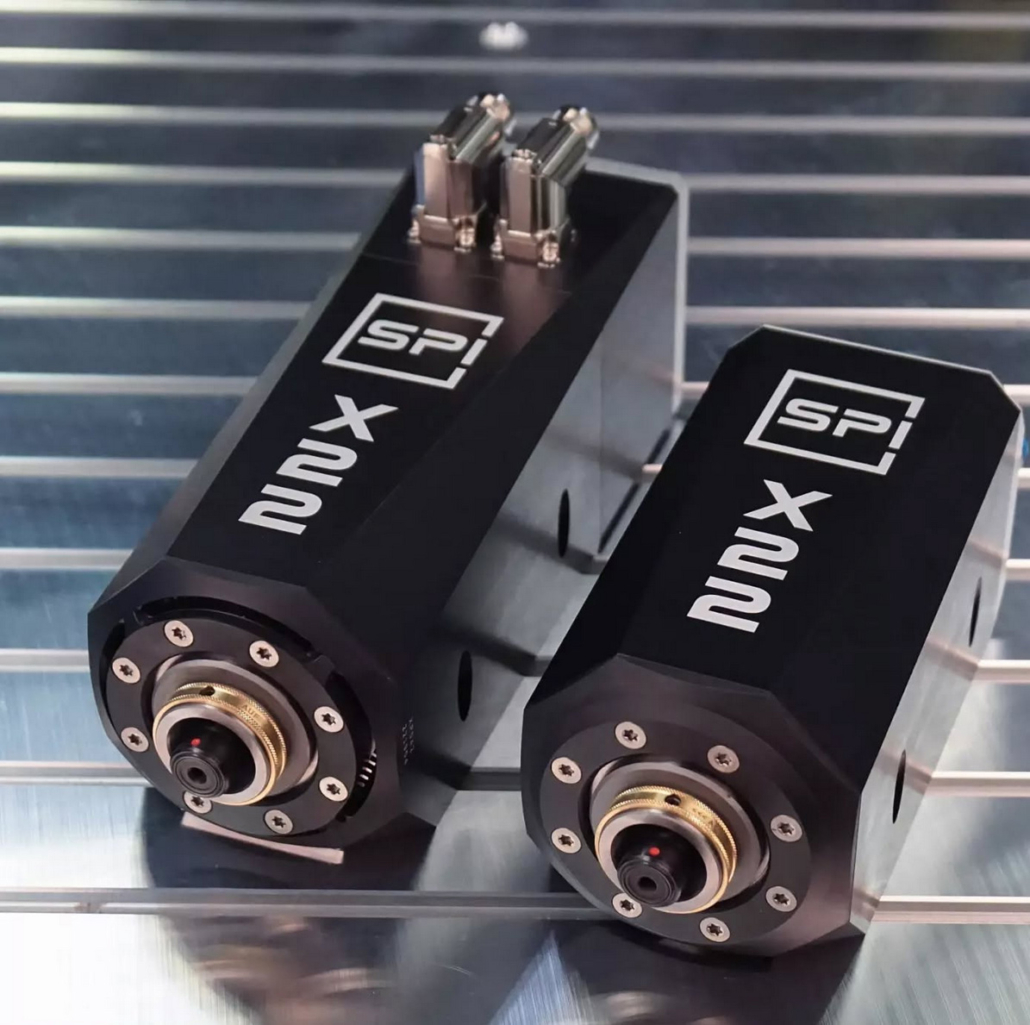

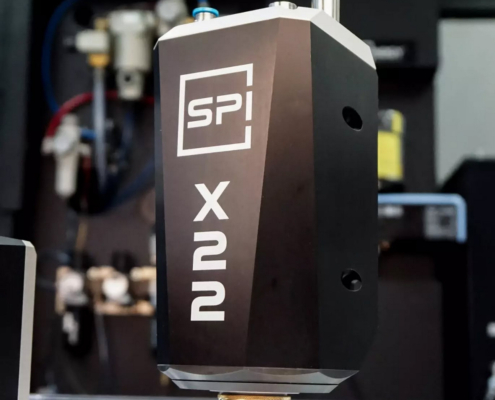

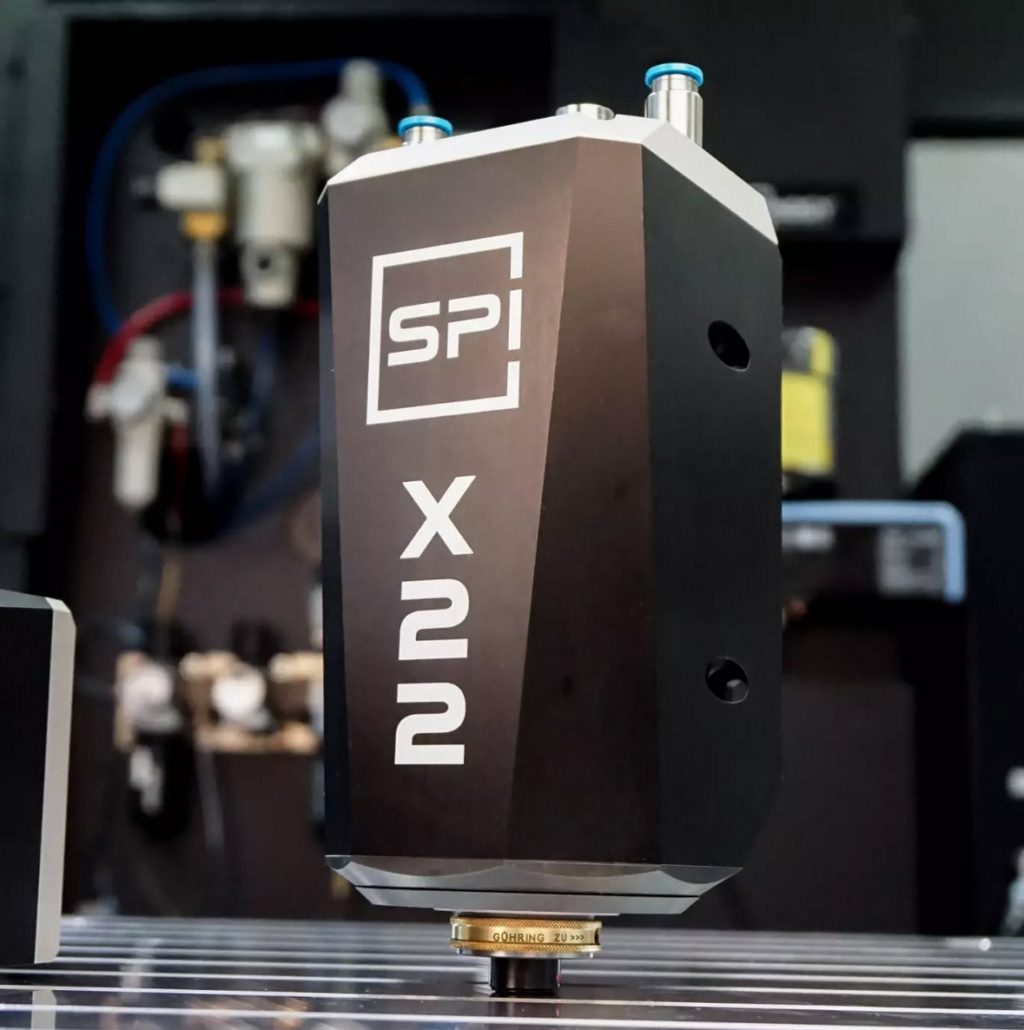

Der Allrounder SPINOGY X22
Die SPINOGY Hochfrequenzspindeln sind echte Allrounder und eignen sich dadurch für Industrieunternehmen ebenso wie für Kleingewerbe- und Hobbybastler. Die SPINOGY X22 lässt sich in verschiedenen Ausführungen konfigurieren und kann je nach Einsatzbereich individuell angepasst werden. Von einfachen Grundvarianten bis hin zu umfassend ausgestatteten Systemlösungen stehen zahlreiche Optionen zur Verfügung, die eine präzise Abstimmung auf unterschiedliche Materialien und Projektanforderungen ermöglichen.
Perfekte Synergie: SPINOGY X22 und AceroDURO
Auch wenn die SPINOGY HF-Spindeln an beinahe jeder CNC Fräse eine gute Figur machen, ist die Kombination in Verbindung mit unserer Industrie Fräsmaschine AceroDURO perfekt. Hierbei ergänzen sich Maschine und Frässpindel ideal und aufgrund von Stabilität und Genauigkeit, so dass man bei der Fräsbearbeitung von Metall hervorragende Ergebnisse erzielt.
Wir haben die Lösung für Ihre Anforderungen
SPINOGY steht für höchste Präzision, moderne Fertigung und langlebige Hochfrequenzspindeln Made in Germany. Das Unternehmen aus Weiterstadt entwickelt Spindelsysteme, die nicht nur technisch überzeugen, sondern auch im alltäglichen Einsatz durch Zuverlässigkeit, Stabilität und Rundlaufgenauigkeit glänzen. Ob im industriellen Umfeld, in kleinen Werkstätten oder im ambitionierten Hobbybereich – Anwender, die mit einer SPINOGY Spindle arbeiten, profitieren von einer klar strukturierten Produktphilosophie, die auf Präzision, Effizienz und anwenderorientierten Lösungen basiert. SPINOGY hat den Anspruch, zuverlässige Hochfrequenzspindeln zu entwickeln, die unterschiedliche Anforderungen flexibel abdecken und selbst bei langen Einsatzzeiten konstant performen.

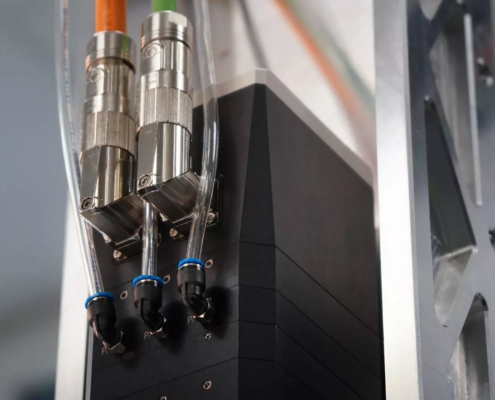

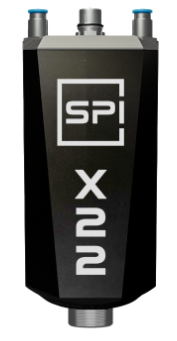

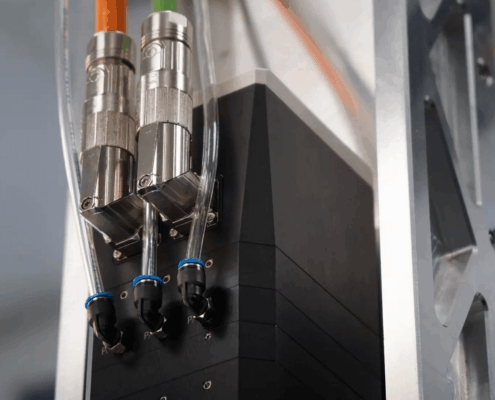

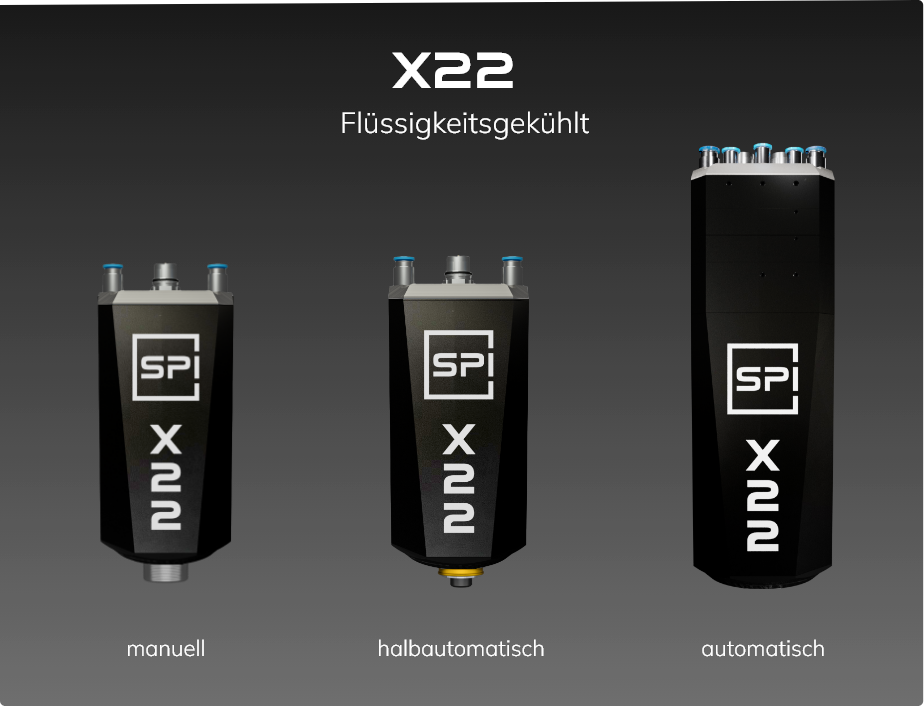

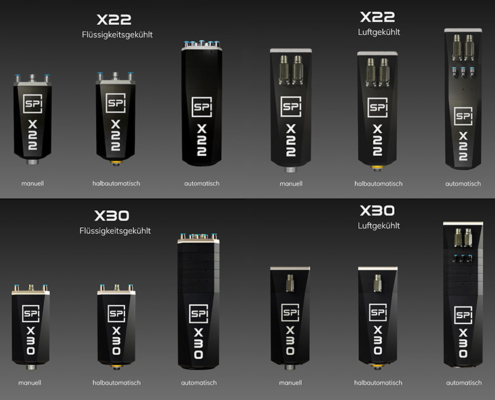

SPINOGY Hochfrequenzspindel mit Flüssigkeits- oder Luftkühlung
Die Hochfrequenzspindeln von SPINOGY bieten eine große Auswahl an Konfigurationsmöglichkeiten, sodass jede Anwendung optimal unterstützt wird. Besonders gefragt ist die SPINOGY X22, die je nach Bedarf mit Luft- oder Flüssigkeitskühlung erhältlich ist. Darüber hinaus können Kunden zwischen manuellen, halbautomatischen oder vollautomatischen Werkzeugwechsel wählen und ihre SPINOGY Spindle so genau an den jeweiligen Einsatzzweck anpassen.
Technische Leistung im Detail
Unabhängig von der gewählten Konfiguration werden die Spindeln zum Beispiel von einem leistungsstarken 2-poligen 2,2 kW Motor mit 30.000 U/min und 0,88 Nm Drehmoment angetrieben, welcher die Bearbeitung von Holz, Kunststoffen, Aluminium und unzähliger weiterer Materialien präzise steuert. Je nach Anforderungen stehen verschiedene Werkzeugschnittstellen wie zum Beispiel ER20, ER25, HSK-E25, HSK-E32, SK20 oder SK30 zur Verfügung.
So erhält jeder Nutzer eine perfekt abgestimmte SPINOGY Spindel, die sowohl durch hohe Belastbarkeit als auch durch eine konstante, zuverlässige Leistung überzeugt.
Darauf kommt es bei der Wahl an
Beim Kauf einer Hochfrequenzspindel spielen mehrere technische Faktoren eine wichtige Rolle, damit die Spindel optimal zur jeweiligen CNC-Maschine und zum geplanten Einsatz passt.
Drehzahl und Leistung

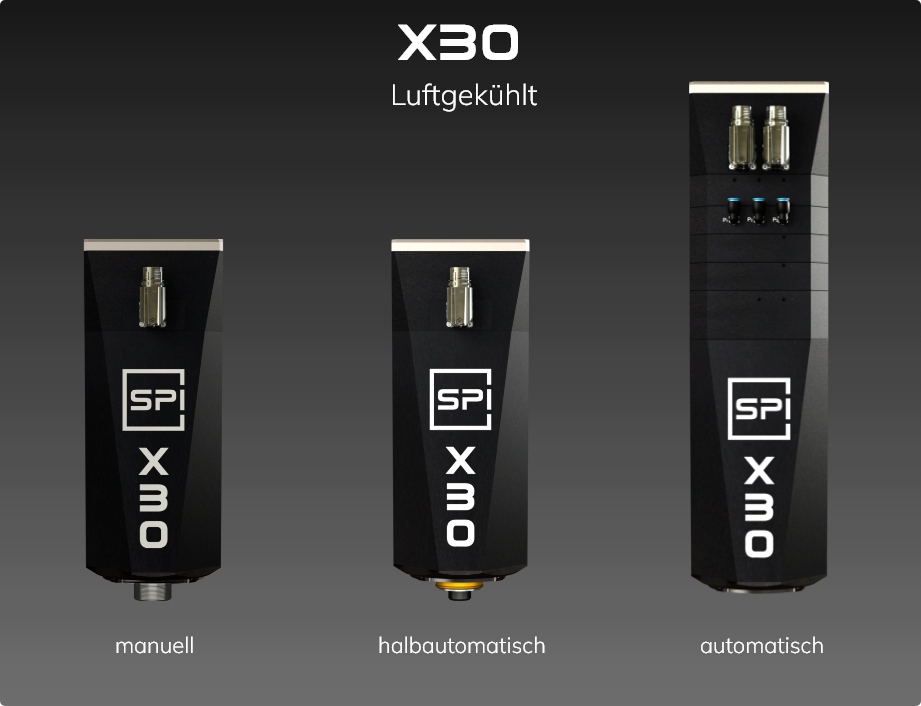

Drehzahl und Motorleistung bestimmen, wie präzise und materialgerecht eine Hochfrequenzspindel arbeitet. Modelle wie die SPINOGY X22 oder die SPINOGY X30 decken Drehzahlen bis zu 35.000 und 55.000 U/min ab und eignen sich damit für ein breites Anwendungsspektrum. Dazu gehören Holz, Kunststoffe, Aluminium, Verbundwerkstoffe und feinste Gravuren. In Verbindung mit dem passenden Frequenzumrichter 230v entsteht ein harmonisch abgestimmtes Antriebssystem für präzise und wiederholgenaue Bearbeitung.

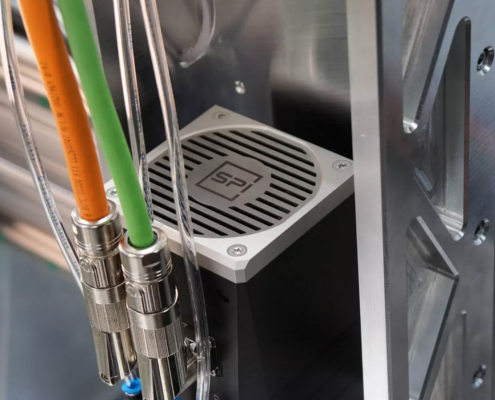

Kühlung

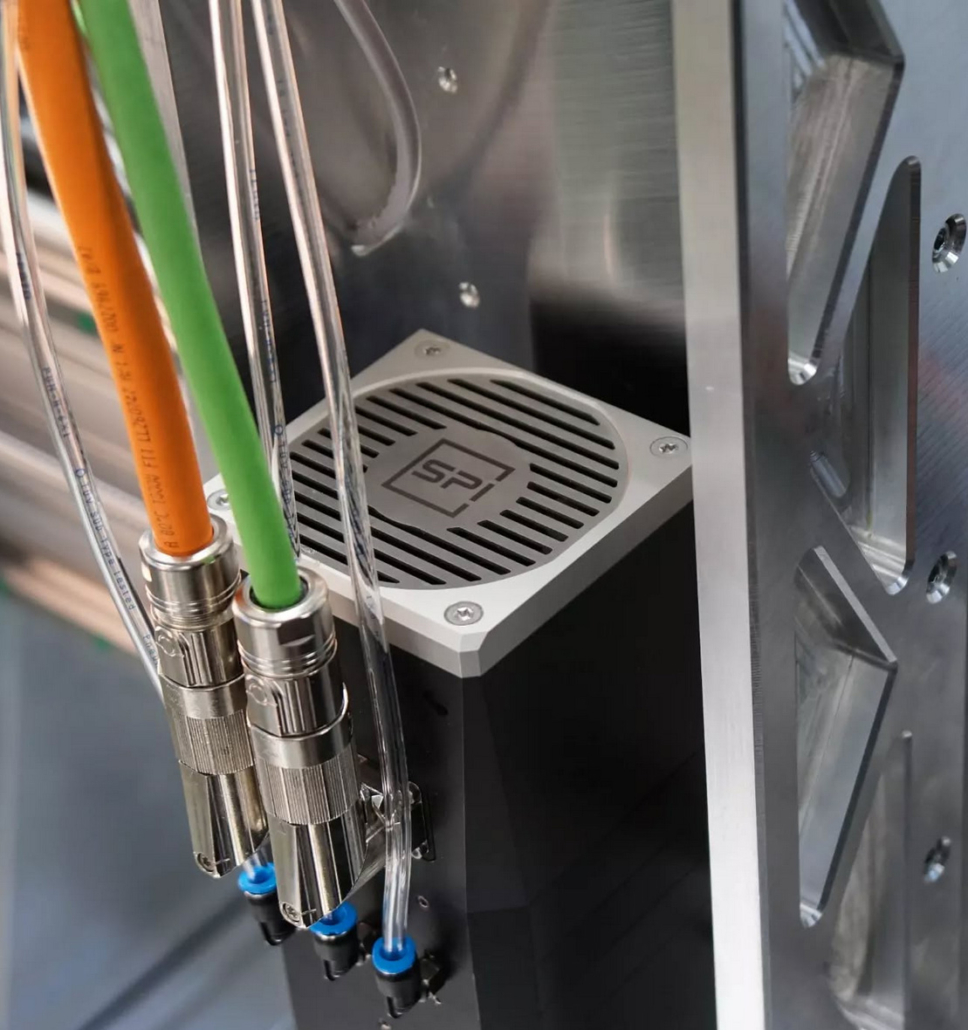

Die Wahl der Kühlart richtet sich nach der Intensität des Einsatzes und der thermischen Belastung. Luftgekühlte Spindeln von SPINOGY zeichnen sich durch eine kompakte Konstruktion und eine einfache Installation aus und sind ideal für Anwendungen mit moderater Belastung.
Flüssigkeitsgekühlte Modelle bieten eine besonders effiziente Wärmeabfuhr und bleiben auch bei hohen Drehzahlen und langen Bearbeitungszeiten konstant temperiert. Dadurch arbeitet die Spindel ruhig, verschleißarm und erreicht eine hohe Lebensdauer.
Welche Werkzeugschnittstelle werden angeboten?
Wir bieten eine breite Palette an Werkzeugschnittstellen an, um die optimale Präzision und Flexibilität für Ihre CNC-Anwendungen zu gewährleisten. Die verfügbaren Schnittstellen unterscheiden sich je nach Spindelmodell:
Die SPINOGY X22 bietet die größte Auswahl und deckt sowohl manuelle als auch automatisierte Systeme ab. Dazu gehören die gängigen ER-Spannzangensysteme (ER20 und ER25), die robusten SK-Steilkegel (SK20), sowie die hochpräzisen HSK-Systeme (HSK-C25, HSK-C32, HSK-E25, HSK-E32). Speziell für den automatischen Werkzeugwechsel steht bei der X22 auch die DTC-Schnittstelle zur Verfügung.
Die leistungsstärkere SPINOGY X30 fokussiert sich auf größere und spezialisiertere Anwendungen. Hier sind das ER25-Spannzangensystem, der SK30-Steilkegel sowie die HSK-Systeme HSK-C32 und HSK-E40 verfügbar.
HSK-Systeme (Hohlschaftkegel) bieten generell die höchste Rundlaufgenauigkeit und Steifigkeit, was sie ideal für schnelle und präzise Fräsarbeiten macht.
SPINOGY Spindeln in der Praxis
Die Hochfrequenzspindeln von SPINOGY sind darauf ausgelegt, in einem breiten Spektrum von Materialien präzise und zuverlässig zu arbeiten. Durch die stabile Konstruktion, das optimale Verhältnis aus Drehmoment und Drehzahl sowie die Möglichkeit, zwischen Luft- und Flüssigkeitskühlung zu wählen, eignet sich die SPINOGY X22 und SPINOGY X30 für unterschiedliche Anforderungen. In Verbindung mit einer unserer präzisen CNC-Maschine entstehen gleichmäßige Oberflächen, saubere Schnittkanten und reproduzierbare Ergebnisse in allen gängigen Werkstoffen.
Metall bearbeiten mit der SPINOGY X22
Bei der Bearbeitung von Metall kommt es auf Stabilität, konstante Temperaturführung und einen ruhigen Lauf an. Die SPINOGY X22 bietet dafür eine robuste Bauweise und zwei zuverlässige Kühltechniken, die thermische Belastung reduzieren und einen gleichmäßigen Betrieb ermöglichen. In optimaler Zusammenarbeit mit einer CNC-Maschine, wie unserer AceroDURO, lassen sich präzise Ergebnisse erzielen.
Spezialanwendungen
Für Anwendungen, die besonders feine Bewegungen oder detaillierte Werkstückgeometrien erfordern, bieten die SPINOGY Spindles präzise und kontrollierte Arbeitsweisen. Gleichmäßige Laufruhe, ein sauberer Rundlauf und die hochwertige Fertigungsqualität der Spindel sorgen dafür, dass auch kleine Werkzeugdurchmesser zuverlässig geführt werden können. Dadurch eignen sie sich für unterschiedliche Spezialaufgaben wie etwa filigranes Gravieren und präzises Bohren. Die stabile Bauweise und die abgestimmten Komponenten unterstützen eine reproduzierbare und saubere Bearbeitung unabhängig davon, ob es sich um feinere Details oder anspruchsvolle Konturen handelt.
Profitieren Sie von höchster Produktqualität
GMN-Präzisionslager für Langlebigkeit
Der Motor der SPINOGY Spindles ist mit einem hoch qualitativen und präzisen Kugellager von GMN ausgestattet, welches sich durch besondere Langlebigkeit und Leistungsfähigkeit auszeichnet. Geringer Verschleiß und die niedrige Betriebstemperatur gewährleisten zudem eine hohe Sicherheit und die Eignung für hohe Drehzahlen.
Aluminiumgehäuse und Schutzarten (IP-Klassen)
Doch über eine Gemeinsamkeit verfügen alle X22 Spindeln: das Gehäuse. Es besteht aus einem eigens von der Firma SPINOGY gefertigten Aluminiumgehäuse. Je nach Ausstattung ist das Gehäuse mit zwei verschiedenen Schutzarten ausgestattet. Die flüssigkeitsgekühlten Spindeln weisen die Schutzart IP54 auf, was einen Schutz vor Staub und Spritzwasser sowie einen Berührungsschutz bedeutet. Bei den luftgekühlten Hochfrequenzspindeln liegt die Schutzklasse IP30 vor, welche einen Schutz vor dem Eindringen fester Fremdkörper, die größer als 2,5 mm sind, bietet.
SPINOGY Spindeln für Ihre Maschine
Neben unseren kompletten CNC-Systemen besteht die Möglichkeit, ausgewählte SPINOGY Spindeln einzeln zu erwerben. Dies ist insbesondere für Anwender relevant, die eine bestehende CNC-Anlage erweitern oder ein neues Projekt realisieren möchten.
Qualität aus Leidenschaft: Unsere Partnerschaft mit SPINOGY
Bei CNC-STEP setzen wir auf Komponenten, die unseren eigenen hohen Qualitätsansprüchen gerecht werden. Deshalb sind wir stolz auf unsere langjährige und vertrauensvolle Zusammenarbeit mit SPINOGY, dem renommierten Spezialisten für Hochfrequenzspindeln (HF-Spindeln).
Was diese Partnerschaft bedeutet:
- „Made in Germany“: Zwei deutsche Hersteller bündeln ihre Expertise für Ingenieurskunst und Fertigungsqualität. Das Ergebnis sind Produkte, die weltweit für ihre Zuverlässigkeit und Präzision geschätzt werden.
- Das Herzstück Ihrer CNC-Fräse: SPINOGY liefert die hochleistungsfähigen und extrem präzisen HF-Spindeln – Herzstücke neben unserer CNC-Maschinen. Sie ermöglichen die optimale Zerspanung unterschiedlichster Materialien, von Holz und Kunststoff bis hin zu Aluminium und Stahl.
- Perfektion in jeder Umdrehung: Die nahtlose Integration der SPINOGY-Spindeln in unsere CNC-Maschinen garantiert höchste Schnittqualität, beeindruckende Bearbeitungsgeschwindigkeiten und eine außergewöhnliche Langlebigkeit.
- Ihr Vorteil: Mit einer CNC-STEP Maschine, die mit einer SPINOGY-Spindel ausgestattet ist, investieren Sie in eine technologisch ausgereifte Gesamtlösung, die Ihnen jederzeit maximale Leistung und Präzision für Ihre Projekte bietet.
Wir sind überzeugt: Diese Partnerschaft ist Ihr Garant für erstklassige Ergebnisse.
FAQ: Häufig gestellte Fragen zu SPINOGY Spindeln
Was ist der Vorteil einer Hochfrequenzspindel?
Eine Hochfrequenzspindel ermöglicht besonders präzise, saubere und wiederholgenaue Bearbeitungen durch hohe Drehzahlen und einen sehr ruhigen Lauf. Sie erzeugt feine Oberflächen, ermöglicht die Bearbeitung kleiner Werkzeugdurchmesser und bleibt dank optimierter Kühlung auch bei längeren Laufzeiten konstant leistungsfähig. Hochfrequenzspindeln von SPINOGY sind zudem kompakt, leicht und für die unterschiedlichsten Materialien geeignet. Dadurch stellen sie eine zuverlässige Lösung für Industrie, Gewerbe und ambitionierte Hobbyanwender dar.
Welche SPINOGY Spindel ist die Beste für meine Projekte?
Welche SPINOGY Spindle am besten geeignet ist, hängt immer von den individuellen Anforderungen des Projekts ab. Entscheidend sind dabei Faktoren wie das zu bearbeitende Material, die gewünschten Drehzahlen, die Werkzeugdurchmesser, die Laufzeiten sowie die Ausstattung der eingesetzten CNC-Maschine. SPINOGY bietet verschiedene Varianten, die sich flexibel konfigurieren lassen und dadurch unterschiedliche Anwendungen abdecken.
Wir unterstützen Sie gerne dabei, die Spindel auszuwählen, die technisch und funktional am besten zu Ihrer Maschine passt und ihre individuellen Projektanforderungen ideal erfüllt.
Netzfilter für einen stabilen und störungsfreien Betrieb
Für den zuverlässigen Betrieb einer Hochfrequenzspindel spielt nicht nur die richtige Konfiguration eine Rolle, sondern auch eine saubere und stabile Stromversorgung. Ein Netzfilter 3 phasig sorgt dafür, dass elektrische Störungen wirksam gedämpft werden. Durch die Filterung von Spannungsschwankungen und elektromagnetischen Störsignalen arbeiten sowohl die Spindel als auch die Steuerungseinheit ruhiger und gleichmäßiger.

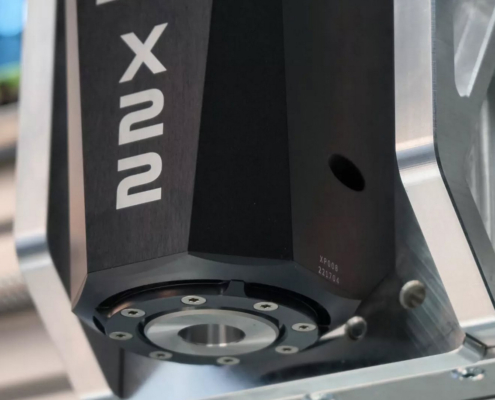

Wie installiere ich die SPINOGY Spindle an einer CNC-Fräse?
Die Installation einer SPINOGY Spindle ist so konzipiert, dass sie schnell und sicher durchgeführt werden kann. Bei allen CNC-STEP Maschinenmodellen wird die SPINOGY Spindel mit der passenden Halterung von hinten an der Z-Achse verschraubt und anschließend mit Stromversorgung, Kühlung (bei Flüssiggekühlten Varianten) und dem passenden Frequenzumrichter verbunden. Wir unterstützen Sie auf Wunsch bei der Auswahl und Installation der Spindel an unseren Maschinen.
Wie oft muss die Spindel gewartet werden?
Hochfrequenzspindeln sind für lange Einsatzzeiten und hohe Belastungen ausgelegt. Die integrierten GMN-Präzisionslager sorgen für geringe Wärmeentwicklung und einen langen störungsfreien Betrieb. Eine reguläre Wartung ist in längeren Intervallen notwendig und hängt zudem von der Nutzungsintensität sowie der Nutzungsumgebung ab. Für einen dauerhaft zuverlässigen Betrieb empfiehlt es sich, die Spindel sauber zu halten und das Kühlmittel regelmäßig zu prüfen.
Was bedeutet die Werkzeugschnittstelle HSK32?
HSK32 steht für das Hohlschaftkegel-System (HSK) in der Baugröße 32. Es handelt sich um einen führenden, hochpräzisen Standard in der modernen Zerspanung, der speziell für die Anforderungen der Hochgeschwindigkeitsbearbeitung (HSC) entwickelt wurde.
Der entscheidende Vorteil der HSK-Schnittstelle liegt in der Planflächenanlage. Im Gegensatz zu älteren Systemen, die das Werkzeug nur über den Kegel spannen, wird das HSK-Werkzeug sowohl über die Kegelfläche als auch über die Stirnfläche an der Spindel geklemmt.
Die Vorteile des HSK32-Systems im Überblick:
- Maximale Steifigkeit: Durch die doppelte Anlage (Kegel und Fläche) entsteht eine extrem steife und vibrationsarme Verbindung. Dies ist essenziell für präzise Ergebnisse, insbesondere bei hohen Drehzahlen und der Bearbeitung harter Materialien.
- Hohe Rundlaufgenauigkeit: Die Präzision, mit der das Werkzeug in der Spindel läuft, ist extrem hoch. Dies führt zu saubereren Oberflächen und schont das Werkzeug sowie die Spindellager.
- Wiederholgenauigkeit: Bei automatisierten oder halbautomatisierten Werkzeugwechseln (z.B. mit der DTC-Option an der SPINOGY X22) kehrt das Werkzeug stets mit höchster Präzision an dieselbe Position zurück.
- Geringes Gewicht: Die HSK-Schnittstelle ist vergleichsweise leicht und kompakt, was die Dynamik der Spindel verbessert und einen schnellen Werkzeugwechsel ermöglicht.
Die HSK32-Schnittstelle gewährleistet, dass Ihre SPINOGY Hochfrequenzspindel ihre volle Leistung und Präzision ohne Verluste an das Werkzeug überträgt.
