HQD Hochfrequenzspindel mit 3,5 Kw, max. 18.000 U/Min., 380 Volt

HQD Hochfrequenzspindel GDF46-18Z/3.5 – 3,5 kW – 18.000 U/Min – 380 V

---

Diese luftgekühlte Hochfrequenzspindel vom Typ HQD GDF46-18Z/3.5 eignet sich ideal für präzise Fräsarbeiten an CNC-Maschinen. Mit 3,5 kW Leistung (kurzzeitig bis 4,2 kW) und einer maximalen Drehzahl von 18.000 Umdrehungen pro Minute bietet sie eine zuverlässige Performance für professionelle Anwendungen im Holz-, Kunststoff- oder Leichtmetallbereich. Der Betrieb erfolgt mit 380 V Drehstrom (±10 %) bei 300 Hz.

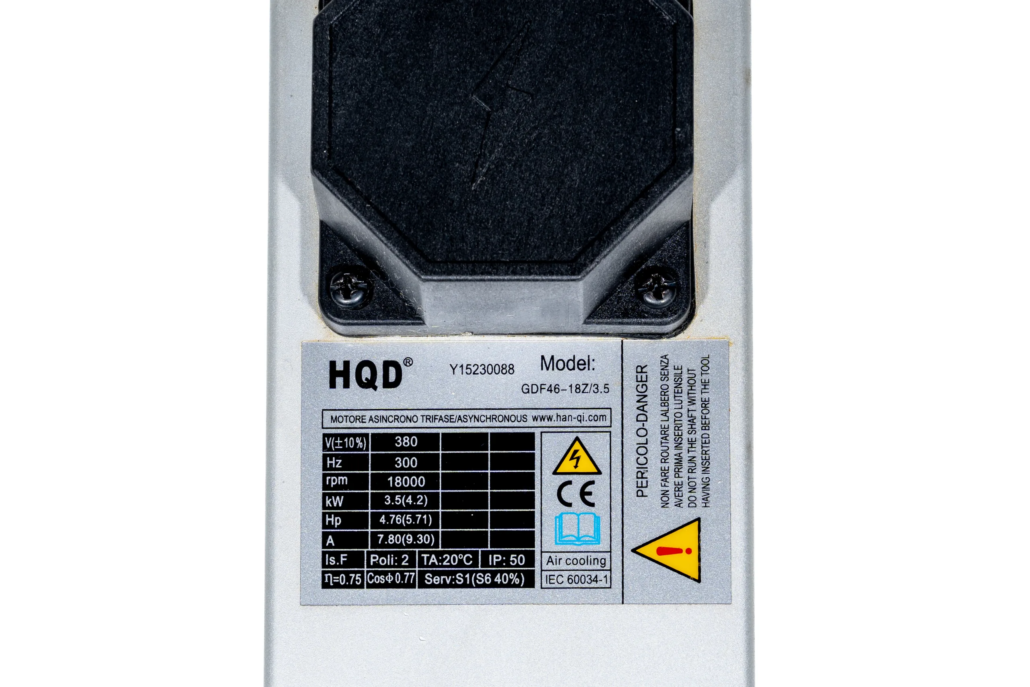

Technische Daten:

• Spannung: 380 V
• Frequenz: 300 Hz
• Leistung: 3,5 kW (max. 4,2 kW)
• Drehmoment: 4,76 Hp (max. 5,71 Hp)
• Stromaufnahme: 7,8 A (max. 9,3 A)
• Kühlung: Luftgekühlt
• Schutzart: IP50
• Betriebsart: S1 (Dauerbetrieb), auch für S6 40 % geeignet
• Isolationsklasse: F
• Polzahl: 2
• Wirkungsgrad: η = 0,75
• Leistungsfaktor: cos φ = 0,77
• Norm: IEC 60034-1

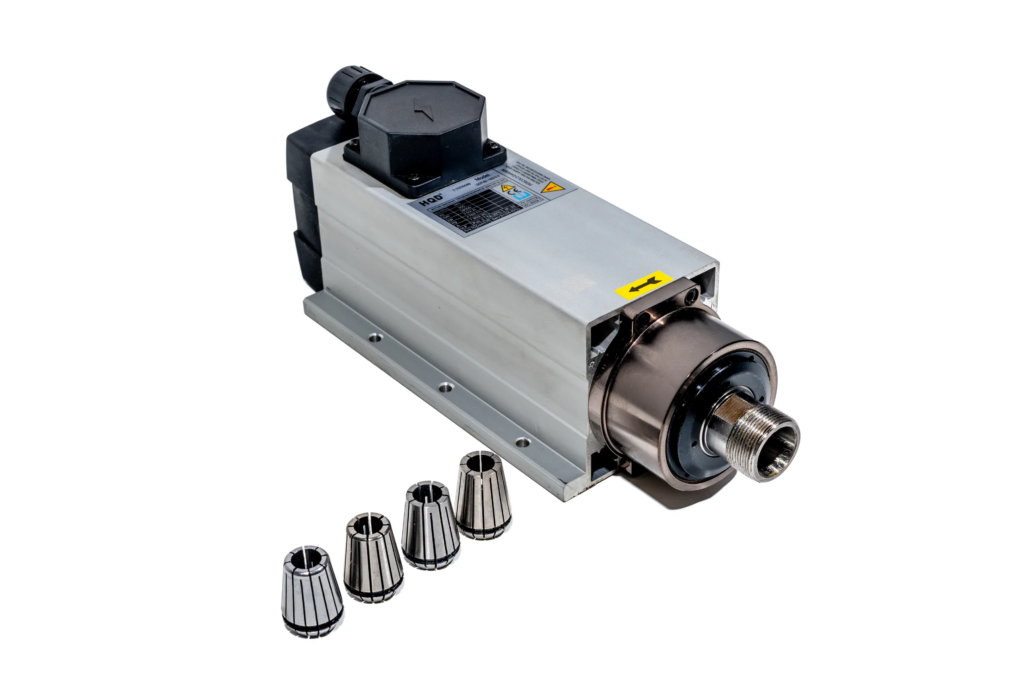

Montagevarianten

Erhältlich in zwei Ausführungen:

• Frontmontage: Befestigung über die Stirnseite (vorderer Flansch)
• Heckmontage: Befestigung über die Rückseite (hinterer Flansch)
  Die Auswahl richtet sich nach den baulichen Gegebenheiten der Maschine.

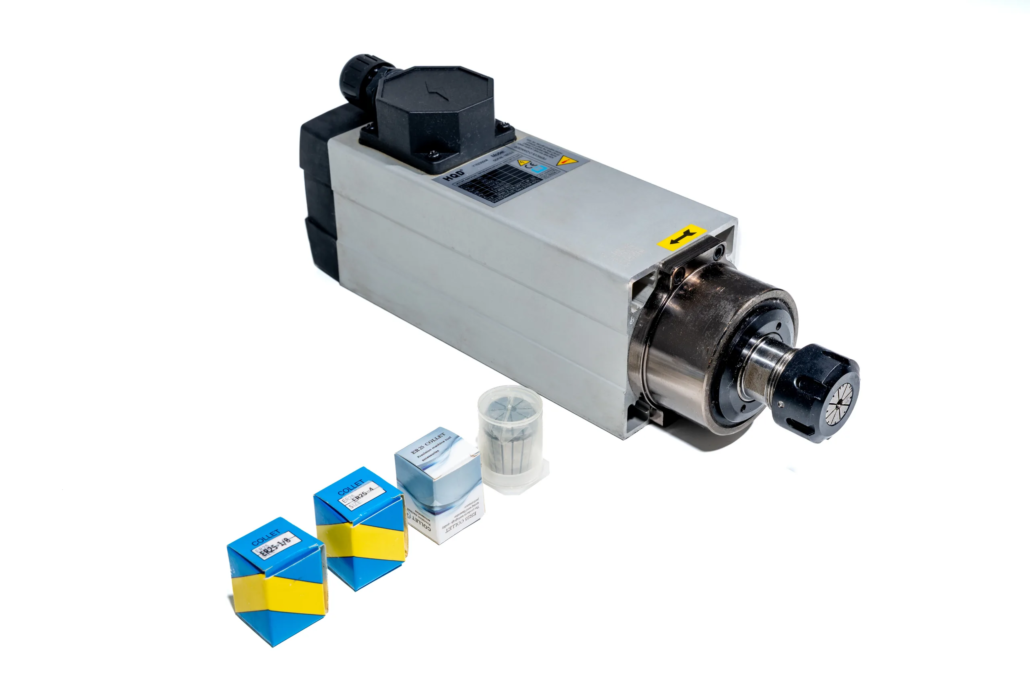

Lieferumfang:

• 1x ER25-Spannmutter
• 2x Spannschlüssel

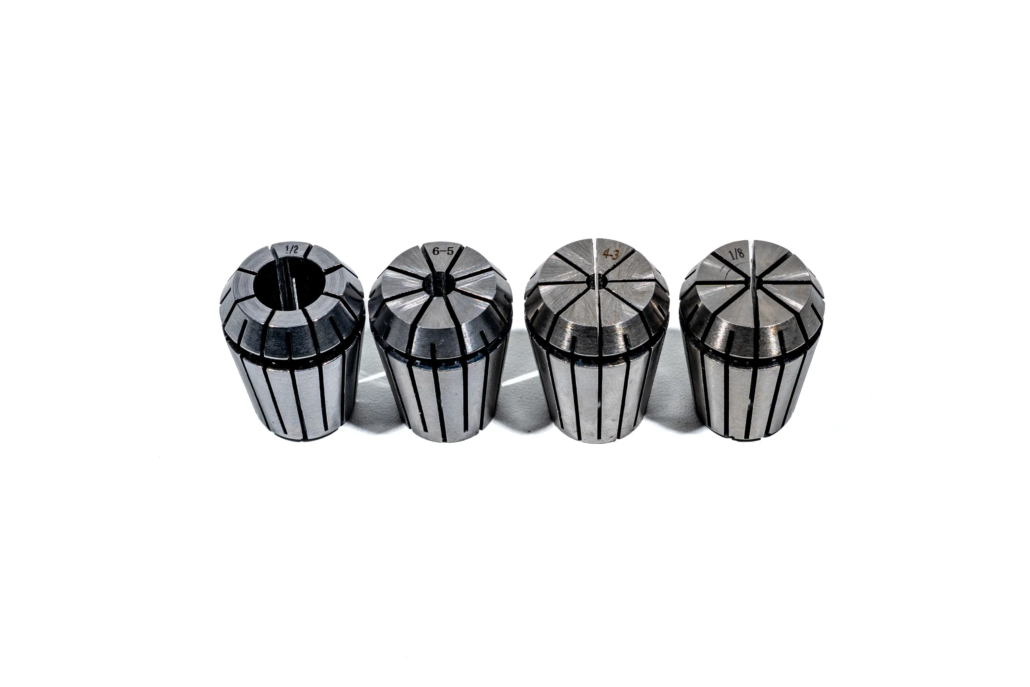

• 4x Spannzangen in den Größen: 1/8″, 1/2″, 4 mm und 6 mm

Hinweis:
Die Spindel ist fabrikneu und unbenutzt. Leichte äußerliche Verunreinigungen am Gehäuse können produktions- oder transportspezifisch bedingt sein und stellen keinen Reklamationsgrund dar.
