3D Fräsen mit einer High-Z CNC Fräsmaschine in Schaum und Holz



Links sehen Sie einen Flacon gefräst in Hartschaum mit 3mm Radiusfräser. Natürlich können Sie das auch in Kunststoff, Holz etc. fräsen.



Sie entwerfen eine 3D CAD-Zeichnung, generieren ein dxf File z.B. mit Desk Proto in eine DIN ISO Datei, fertig. Je nach gewählter Auflösung erhalten Sie im Endergebnis eine eher grobe oder absolut saubere Schlichtoberfläche.



Flacon fräsen mit WIN PCNC



Konvertierungsprogramm für das 3D Fräsen,  Desk Proto von Filou.



Hier finden Sie ein Video in dem die Reproduktion eines Kinnstückes einer Geige gezeigt wird. Als Datei diente der mit unserem Tast- Scanner erzeugte File

3D Fräsen / Bearbeitung in Hartschaum / Reliefgravur / Relief Fräsen



Das Museum in Albersdorf unter der Leitung von Herrn Arnold erstellt mit einer High-Z S-400 und PCNC für seine Ausstellungen Landschaftsreliefs in Hartschaum, die absolut naturgetreu erscheinen.

Die Ausstellungsstücke sind teilweise bis zu 300x400mm groß mit einer Tiefe von etwa bis zu 50mm.



Vielen Dank für die Bilder vom Museum Albersdorf

Fotos und Videos einer 3D-Bearbeitung / 3D Fräsen in Aluminium



3D-Fräsen / Bearbeitet wird hier mit einem 3mm Radiusfräser, Spantiefe 5mm, Zustellung Schruppen 1mm.



Nach dem Schlichtgang mit 0,5mm sah die Skulptur aus wie poliert .......beinahe. Video: Skulpturfräsen in ALU



Hier geht es direkt zum Zubehör Drehachse (noch mehr Bilder und Videos)



Beispiel für das 3D Bearbeiten mit unserer High-Z S-720 CNC Fräsmaschine ( Kundenfotos )



Vielen Dank an Herrn W. aus den Niederlanden, der uns diese Bilder zur Verfügung gestellt hat.



Anwendung für den Modellbau:



Miniaturpleuel aus Aluminium gefräst mit einer S-720. Nach dem Fräsen noch polieren, fertig.

Die ersten Fotos und Videos von 3D Fahrten in Styrodur



Wir zeigen Ihnen hier das Fräsen einer Skulptur in Styrodur. Es eignet sich besonders gut für Demonstrationen, da es mit großen Spantiefen gefräst werden kann.

Hier wurde auf den Schlichtgang ganz verzichtet.

Die stl-Datei der Skulptur wurde mit wenigen Schritten unter Angabe der Parameter wie z.B. Frästiefen, Durchmesser des Fräsers, Schaftlänge etc. mit der Software DeskProto einfach und komfortabel in eine fräsbare DIN ISO Datei umgewandelt.

Parameter Einstellungen für WIN PCNC Economy finden Sie hier

Tast-Scanner 3D für feste Materialien



In vielen CNC Fräsmaschinen nutzbar

3D Fräsen mit einer High-Z S-720 CNC Fräsmaschine in hartem Buchenholz

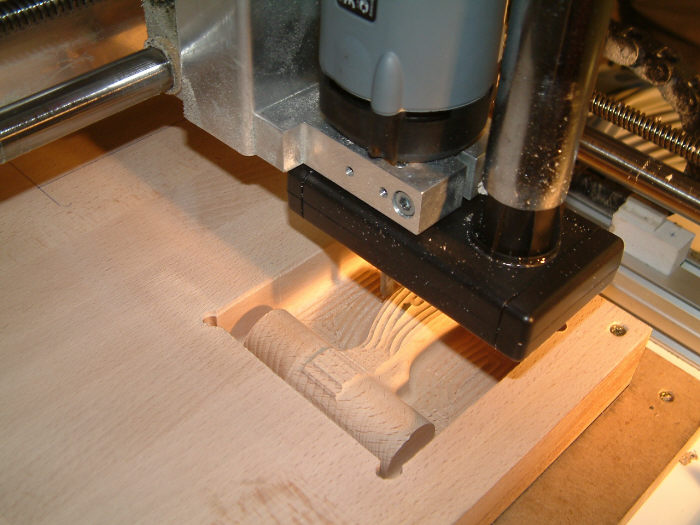

Für den Prototypenbau wird oft die erste Form in einem festen, “greifbarem” Material gefräst. Sehr gut eignet sich dazu auch verleimtes Buchenholz, da die fertige Oberfläche sehr glatt wird.



Hier gibt es das Video zur 3D Bearbeitung von Buchenholz



Die fertige Oberfläche ist schon nach dem Schlichten wie feinstgeschliffen. Benötigte Arbeitszeit für die Komplettbearbeitung mit einem D8mm Radiusfräser knapp eine Stunde.



Die Konstruktion und NC-Programmierung des Teiles wurde mit Software von SCHOTT SYSTEME durchgeführt.

3D Fräsen mit einer High-Z S-720 CNC Fräse in POM



3D Fräsarbeiten lassen sich schnell und sauber z.B. in POM durchführen. Dieser Kunststoff ist sehr fest und läßt sich sehr gut zerspanen.



In den Bildern links sehen Sie einen Prototypen einer Tragfläche. Natürlich sind auch Statuen oder Figuren rekonstruierbar.



Fräsen eines kleinen Modellflugzeuges.



Die Dateien werden einfach in z.B. Turbo CAD oder Becker 3D erstellt und z.B. mit der Software Desk Proto Lite in eine DIN ISO  Datei konvertiert, die dann wiederrum von PCNC bzw. WIN PCNC verstanden wird.
